Неисправности датчика дроссельной заслонки

• 1. ДПДЗ — зачем он нужен
• 2. Типы датчиков
• 3. Признаки неисправности датчика
• 4. Причины неполадок
• 5. Проверка работоспособности ДПДЗ
• 6. Как устранить неисправность
• 7. Методы профилактики

Неустойчивое поведение двигателя машины часто бывает связано с повреждением датчика положения дроссельной заслонки (обычно износ контактных дорожек), сокращённо называемого ДПДЗ. Некорректное поведение силового агрегата проявляется снижением динамики, увеличением расхода горючего и ухудшением холостого хода.

ДПДЗ — зачем он нужен

Этот датчик автомобиля — крайне важный элемент современных бензиновых агрегатов с впрыском.

Представляет собой электронное устройство, передающее в определённый момент на ЭБУ сведения, касающиеся угла затворки (её положении) и динамики выжима педали газа.

Блок в свою очередь полученные данные использует для расчёта нужного количества горючего — по косвенному расчёту процента поступающего воздуха. Другими словами, эта информация становится поводом для активации/отключения режима кикдауна и подачи/закрытия воздушного потока в обход дросселя через клапан нейтрального хода.

Режим продувки мотора включается, когда дроссельная заслонка открывается более чем на 75 процентов.

Устроена схема датчика положения таким образом:

• пластико‐металлический корпус;
• отверстие для соединения с приводом заслонки;
• ось вращения токосъёмника;
• фиксаторные точки;
• штекер для подключения к бортовой сети машины.

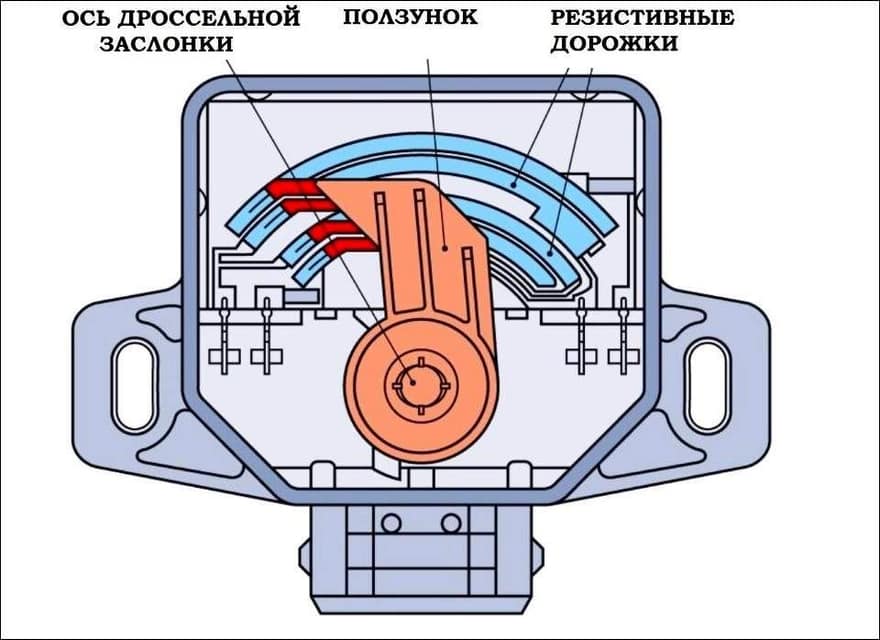

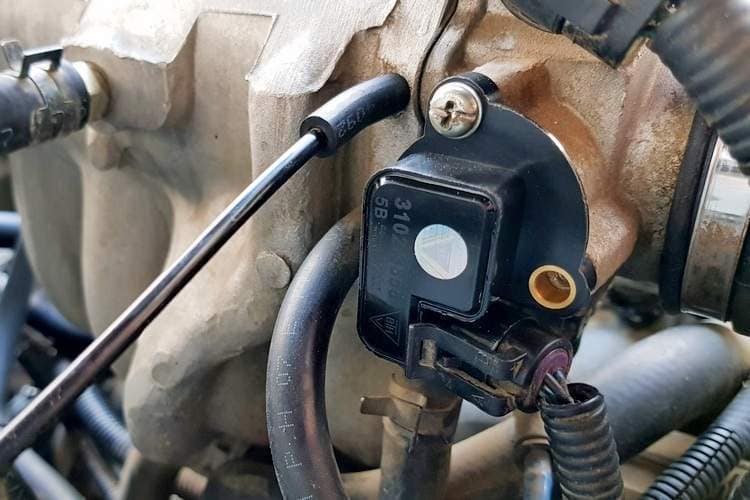

Схема датчика положения дроссельной заслонки

Функционирует элемент дросселя через преобразователи. Электрический импеданс ДПДЗ составляет 8 Ом. Состоит регулятор из 4‐х контактов: на первые три, напряжение подаётся 5‐вольтовое, а четвёртый — индикаторный, он непосредственно соединён с акселератором. Когда шофер отпускает газ, на электронный блок управления поступает импульс, сообщающий о том, что надо прекращать лить бензин. Это вызывает автоматическое торможение двигателя — подача топлива закрывается на определённое время. И наоборот, если скорость машины увеличивается, то горючее поступает в прежних пропорциях.

Типы датчиков

Различают несколько типов ДПДЗ, но главных отличий всего два. В конструкции обычного датчика положения дроссельной заслонки, используемых всеми производителями автомобилей, имеются резистивные дорожки и ползунок. Такой регулятор жёстко фиксируется к патрубку системы воздушной подачи и соединяется с осью. Затворка открывается при давлении шофером газа, что естественно, разворачивает ось и перемещает ползунок.

Бесконтактные датчики производятся как альтернатива контактному потенциометру. Функционируют устройства за счёт динамического изменения магнитного поля. Бегунок здесь непосредственно с рабочей частью не контактирует, все завязано на электронном компоненте.

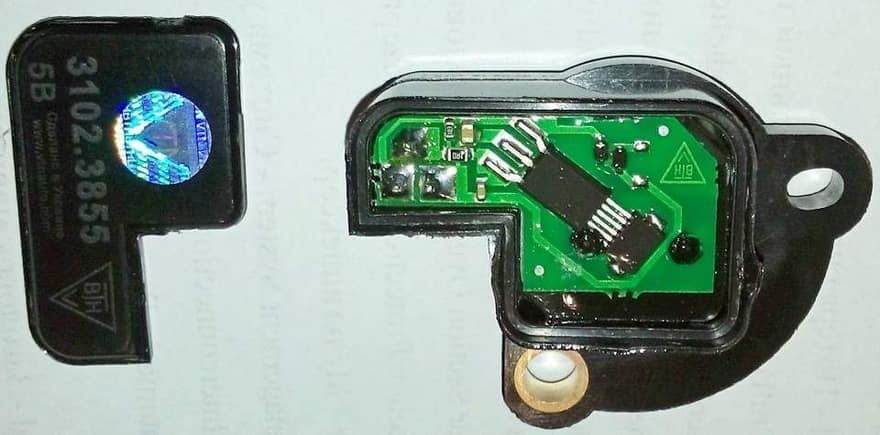

Бесконтактный ДПДЗ

Такие регуляторы реже ломаются, но стоят заметно дороже.

Подробнее о типах потенциометров в таблице.

Признаки неисправности датчика

В датчике удельная проводимость меняется, если элемент находится:

• в открытом положении — на третий индикаторный контакт подаётся напряжение в 4 вольта;
• в закрытом положении — минимальное значение тока составляет до 0,7 вольта.

Очевидно, что регулятор дросселя отвечает за многое и его неправильное напряжение вызывает различные проблемы с движком. На высоких оборотах он глохнет и работает, как попало. Особенно часто это происходит во время переключения скоростей коробки, либо при переходе с любой передачи на нейтральный ход. В это же время растёт потребление горючего.

Другие признаки: мотор произвольно глохнет и в нейтральном режиме. Часто наблюдаются провалы педали газа, рывки — преимущественно во время ускорения автомобиля. Естественно, падает мощность ДВС, что легко определяется на подъёмах, при буксировке или переброске грузов. Ещё одним характерным симптомом неполадки регулятора дросселя является загорание индикатора Check. После подключения сканера обычно выскакивает ошибка P0120.

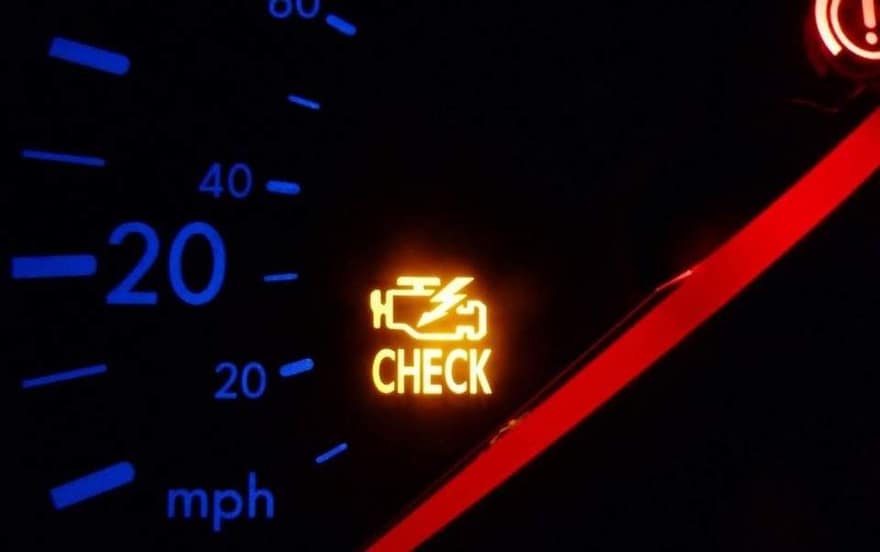

Индикатор Check на приборной панели

Причины неполадок

Основной причиной неисправности датчика дроссельной заслонки становится подгорание контактов или стачивание резистивного слоя. Чаще повреждаются контактные ДПДЗ — их ещё называют резистивными. Принцип их функционирования заключён в передвижении особого ползунка по резистивным дорожкам. Последние рано или поздно стачиваются, и регулятор передаёт ложную информацию. Таким образом, причины повреждения ДПДЗ контактного типа следующие:

• износ резистивного слоя, поломка наконечника или другое повреждение механического свойства;
• истирание напыления основы, что не позволяет току повышаться;
• устаревание приводных шестерён ползунка и других подвижных частей регулятора — контакт может пропадать, если зазор между ДПДЗ и проводником оси увеличивается;
• обрыв сигнальной или питающей проводки;
• вышло из строя реле;
• пробои в цепи;
• окисление, загрязнение, коррозия соединений.

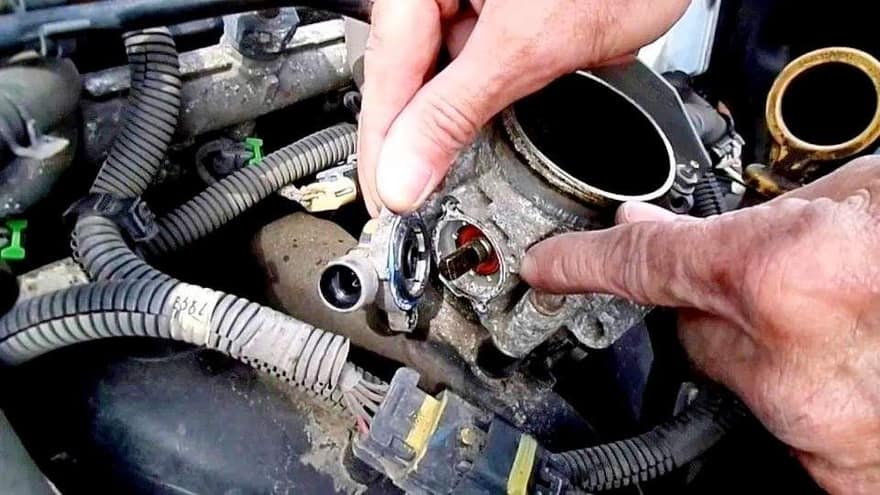

Окисление и коррозия датчика дроссельной заслонки

Магнитные или бесконтактные регуляторы выходят из строя редко, так как не включают напыления. Поэтому неполадки сводятся лишь к повреждениям выводов, соединений и проводов.

Как и было сказано, первым реагирует на неисправность ДПДЗ мотор. Особенно часто это происходит в холостом режиме функционирования двигателя. Дело в том, что в инжекторных системах нет карбюратора, управляющего агрегатом в режиме холостого хода. Всю регулировку выполняет электроника, оперируя исключительно данными, которые посылает датчик.

Проверка работоспособности ДПДЗ

Датчик дроссельной заслонки обычно проверяют мультиметром в режиме прозвона. Имитируют работу клапана, затем следят за скачками напряжения на шкале прибора в режиме звукового контроля. Если слышны хрипы, потенциометр однозначно нуждается в замене.

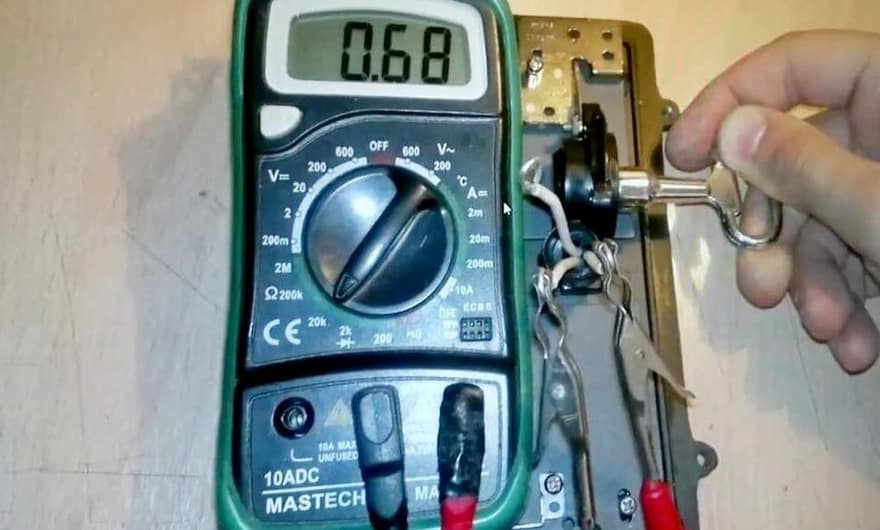

Проверка работы датчика мультиметром

Подробнее о том, как делают проверку в автосервисах:

• активируют систему зажигания автомобиля;
• отсоединяют фишку от контактов ДПДЗ, подсоединяют к тестеру и убеждаются, что ток поступает — если напряжения нет, прозванивают всю проводку и находят место обрыва;
• затем подключают датчик дросселя к мультиметру, бросив один вывод на «массу», а другой — на главный контакт блока управления;
• снимают значение тока при закрытой затворке (педаль газа не задействована) — должно показывать не выше 0,7 вольта;
• рассчитывают ток при выжатой педали газа (заслонка открыта) — показатель не менее 4 вольт;
• следят за показаниями на шкале, одновременно вращая сектор прибора — повышение тока обязано проходить максимально плавно, иначе дорожки протёрты, изношены.

Далее осуществляют проверку с использованием специального оборудования через встроенную систему OBD II.

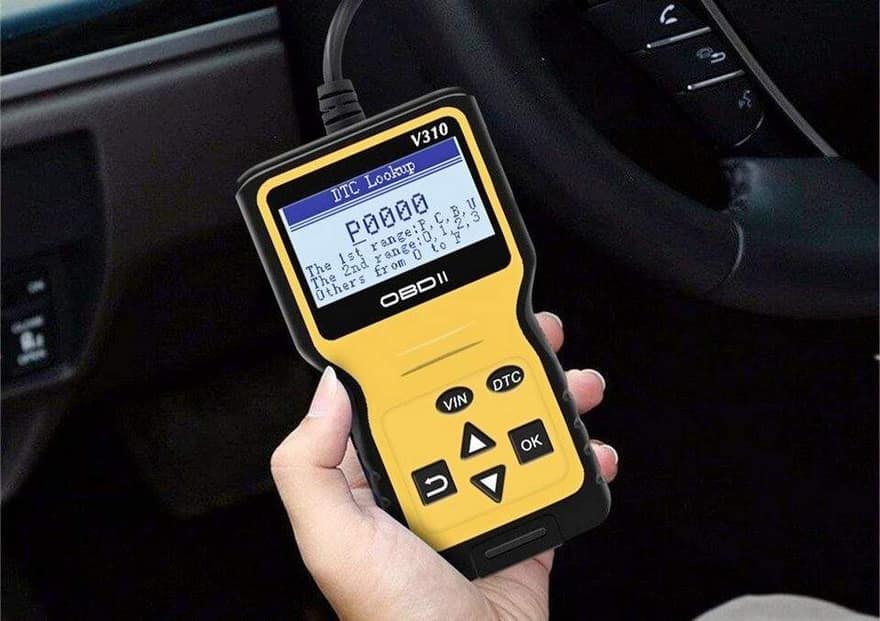

Диагностический тестер системы ODB II

Компьютерная диагностика даёт возможность получить коды ошибок, изучив которые, специалисты судят о конкретных причинах неисправности.

Только после этого устанавливают новый датчик дроссельной заслонки, так как без анализа полной картины работы узла, что‐либо делать рискованно.

Вот например, некоторые данные по ошибкам с расшифровкой: p0120 — неисправность цепи датчика положения дроссельной заслонки и p2135 — несовпадение показаний ДПДЗ. Также о неполадках с потенциометром указывают ошибки под номерами: p0122, p0123, p0220, p0222, p0223. Что касается повреждений проводки, то обычно такое происходит из‐за низкого качества материалов. В частности, это касается изоляции. После установки нового регулятора, обязательно стирается информация об ошибке из памяти блока управления. Обычно для этого достаточно обесточить аккумулятор, подождать около 15 минут, затем поставить клемму минуса на место.

Специалисты умеют выявлять неисправности датчика дроссельной заслонки также по работе педали акселератора. Если при разгоне ощущаются провалы, и автомобиль сильно дёргается. Или мотор вибрирует, но газ отпущен.

Как устранить неисправность

Ремонт потенциометра дроссельной заслонки не предусмотрен. При его повреждениях следует установить новый элемент. Однако в некоторых ситуациях возможно частичное восстановление:

• плохая «масса» — достаточно зачистить окислившиеся места, устранить обрывы в проводке;
• поломка реле — заменить деталь, подобрав такую же 40‐амперную;
• неисправность выходов — подогнуть их в разъёмах изнутри, воспользовавшись иголкой или другим тонким предметом;
• повреждение дросселя — заменить узел целиком.

Желательно устанавливать дорогие бесконтактные датчики. Цена их выше, зато они отличаются повышенной надёжностью и длительным ресурсом.

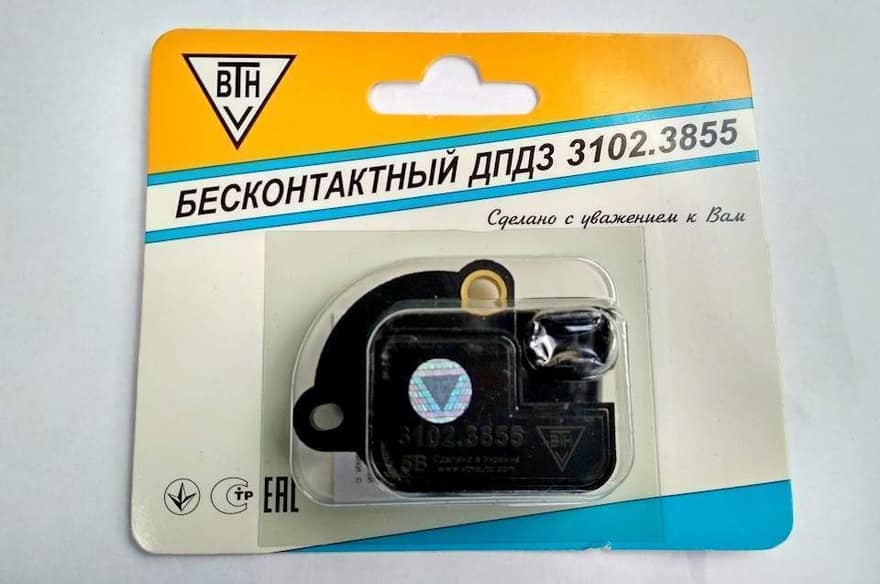

Новый датчик дроссельной заслонки

Методы профилактики

Хотя поломка датчика — поломка не критичная, выявлять симптомы неисправности положения дроссельной заслонки и исправлять их надо как можно скорее. Иначе мотор начнёт испытывать существенные нагрузки, что обязательно сократит его срок службы.

Безусловно, один из эффективных методов профилактики — это регулярная чистка каналов воздушной подачи. Она помогает улучшить динамику автомобиля и продлить ресурс датчика.

Выполняется до тех пор, пока металлическая поверхность не становится полностью светлой.

Делают это мастера обычно вручную, в следующей последовательности:

• демонтируют воздуховод и другие элементы, закрывающие доступ к заслонке;
• снимают узел, открутив болты крепления;
• разъединяют все штекеры, включая и разъём для продувки абсорбера;
• очищают поверхность специальным химическим средством.

В конце заслонка обязательно протирается досуха. Если конструкцией автомобиля предусмотрена также защитная решётка, то прочищается и она. Затем узел собирается в обратной последовательности.

Используется также другой способ, когда узел не снимается с машины. Его преимущество — быстрота выполнения, но эффекта, который достигается при ручной обработке, он не даёт. Чтобы прочистить заслонку таким вариантом, надо использовать жидкость для впускного тракта или клапана ЕГР. Также подойдут средства WD–40 и хорошие растворители.

Процедура очистки без снятия дросселя выглядит так:

• снимают воздуховод для облегчения доступа;
• брызгают чистящим средством на поверхность узла, находящегося в закрытом положении;
• потом открывают заслонку, убирают грязь с боковых частей;
• обеспечивают подачу жидкости во все доступные зоны узла.

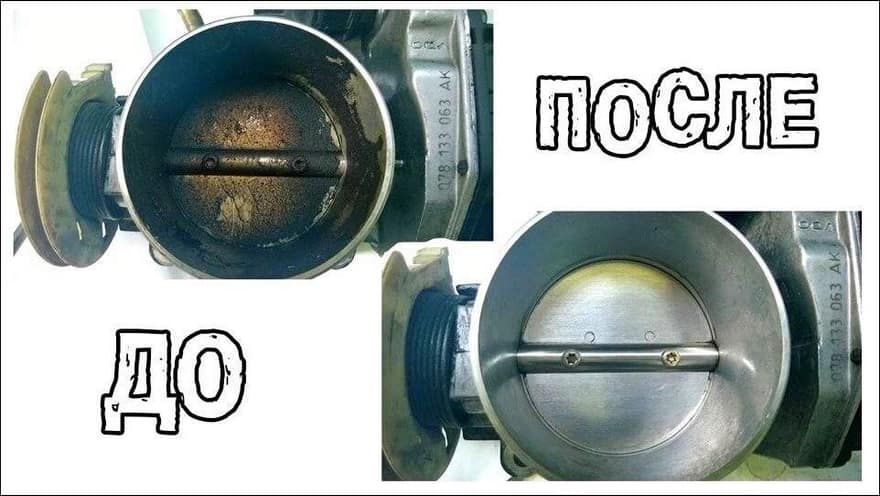

Дроссельная заслонка до и после очистки

Обслуживать такими способами дроссельную заслонку рекомендуется каждые 10 тыс. километров пробега автомобиля или раньше. Конкретно всё зависит от условий эксплуатации (город, деревня), климата, манеры вождения. Если заслонка очищается вручную, со снятием, то достаточно будет делать такой ремонт раз в 5 лет.

Важный момент заключается в том, что после очистки необходимо проводить адаптацию заслонки. Эта процедура проводится с помощью специальной компьютерной программы, интегрируемой с ЭБУ. Дроссель заново адаптируется к датчику, педали газа, зажиганию.

Следствием проблем с ДПДЗ может стать обеднённая горючая смесь. Поэтому время от времени надо также проверять качество её состава, анализируя признаки неполадок. В первую очередь следует осмотреть лямбда‐зонд и измеритель расхода воздуха. Например, отключить регулятор кислорода, а потом довести обороты двигателя до средних. Если работа агрегата улучшится, замене подлежит лямбда‐зонд. Также надо исключить всевозможные зоны подсоса лишнего воздуха, не считая самого устройства заслонки.
