Замена топливного насоса Логан

• 1. Признаки того, что бензонасос Логан неисправен
• 2. Типичные причины поломок
• 3. Диагностика бензонасоса
• 4. Замена бензонасоса Рено Логан

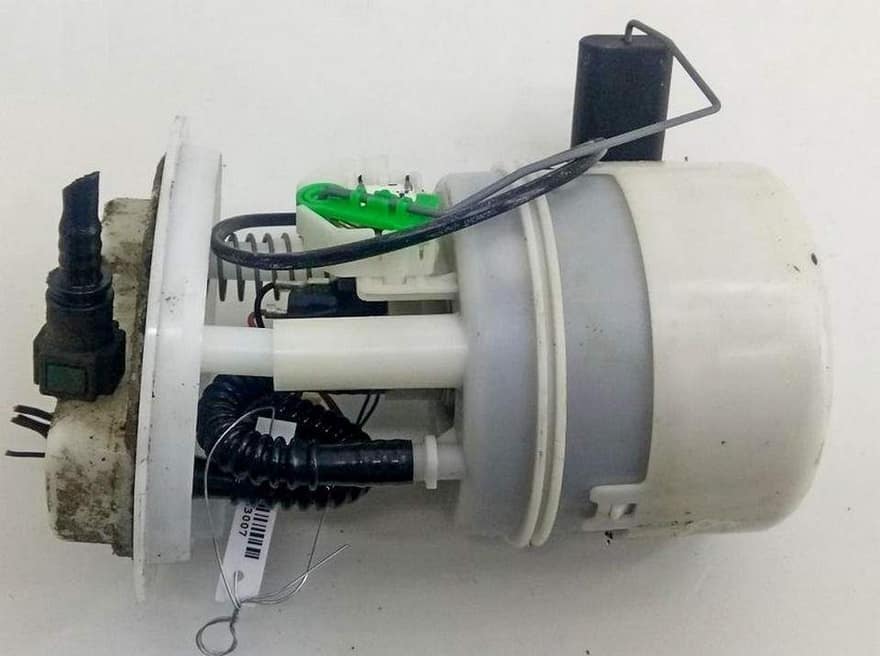

Если топливная система автомобиля Renault Logan даёт сбои, первым делом диагностируют бензоподачу. Замена топливного насоса Логан может разом решить все проблемы, но только при условии грамотного её проведения.

Признаки того, что бензонасос Логан неисправен

Функция автомобильного бензонасоса — подавать горючее в систему под давлением. Поэтому главным признаком его выхода из строя является трудный запуск мотора. Но встречаются и другие симптомы, ведь узел может частично работать, но нужного давления не создавать. Вот о чём речь:

• движок троит, функционирует рывками;
• падает его мощность;
• на нейтральной скорости возникают явные провалы;
• наблюдаются посторонние шумы — например, гудение;
• повышается расход горючего;
• автомобиль часто глохнет.

Признаков неисправности много, и они не обязательно указывают на дефект устройства. Эти же симптомы могут говорить о проблемах с другими элементами системы горючего. Поэтому без профессиональной диагностики принимать решение о замене не стоит.

Типичные причины поломок

Рано или поздно топливный модуль, как и другие узлы машины, приходит в негодность. Это обусловлено банальным старением и износом деталей устройства. Однако следует знать о причинах, вызывающих преждевременные поломки:

• Езда с полупустым баком негативно влияет на работу элемента подачи топлива. На Renault Logan топливный элемент охлаждается за счёт бензина. Если уровень горючего недостаточный, бензонасос быстрее нагревается и изнашивается.
• Несвоевременная проверка электронной части модуля также является причиной сокращения ресурса узла. Повреждения проводки приводят к скачкам напряжения и короткому замыканию — от этого деталь и сгорает.
• Применение бензина низкого качества. Нужно стараться заправлять качественное топливо, даже если оно дороже стоит — в Москве много хороших АЗС. Сиюминутная экономия на горючем приводит к скорому ремонту узла.
• Отсутствие ухода за фильтрами — ещё одна причина быстрого износа. Давление топлива снижается, устройство испытывает повышенные нагрузки.

Диагностика бензонасоса

Выявить поломку можно такими способами:

• включить зажигание и повернуть ключ в положение 2 — должен быть характерный звук;

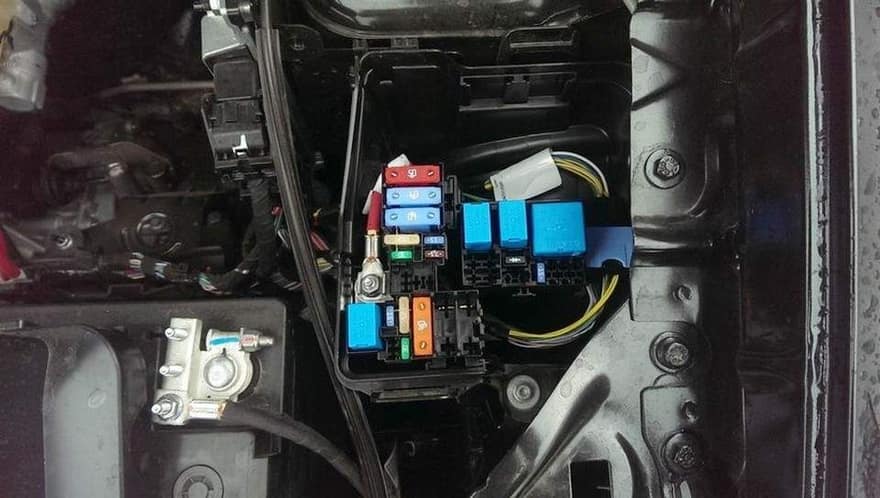

• осмотреть предохранитель, отвечающий за работу модуля — он не должен иметь следов копоти и износа;
• включить несколько раз зажигание, прислушаться к работе реле — должен раздаваться характерный щелчок.

Также эксперты рекомендуют замерить давление в топливной рампе с помощью готового или самодельного измерительного прибора (трубка от старого фильтра, кусок шланга и манометр). Показатели не должны сильно отличаться от рекомендованных 0,35 МПа. Желательно делать проверку последовательно и несколько раз — нужно:

• подсоединить манометр к рампе;
• завести мотор;
• измерить давление;
• подгазовать, снова измерить;
• заглушить двигатель;
• спустя 2 часа снова повторить процедуру замера.

Обратите внимание: если происходит постепенное падение давления, это указывает на поломку бензонасоса.

Замена бензонасоса Рено Логан

Замена топливного насоса Рено Логан требует наличия хотя бы минимального набора инструментов:

• отвёртки с плоским и крестовым жалом;
• ключи типа Torx;
• контроллёр для проверки напряжения или мультиметр.

Если процедура проводится ранее чем через 3 часа после остановки мотора, обязательно нужно сбросить давление в системе питания. Делать это нужно так:

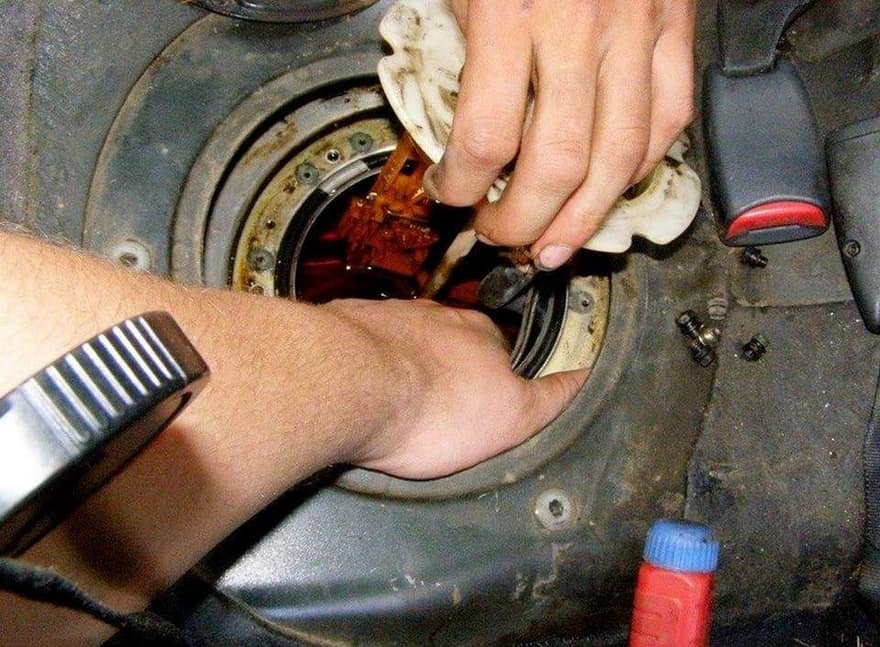

• поднять заднее сидение автомобиля;
• поддеть отвёрткой крышку топливного модуля, поднять лючок;
• сбросить давление в рампе, отсоединив соответствующий шланг от разъёма крышки топливного модуля;
• завести движок, дать поработать ему в режиме ХХ до остановки;
• включить стартер на 3 секунды;
• отсоединить минусовую клемму АКБ.

Дальнейшие действия таковы:

• отсоединить от выводов крышки модуля все шланги (подача топлива, слив);
• набросить на прижимное кольцо специальный съемник или самодельное приспособление (изготавливается из 10-миллиметрового металлического прута в виде скобы);
• вставить скобу, начать вращать кольцо против часовой стрелки;

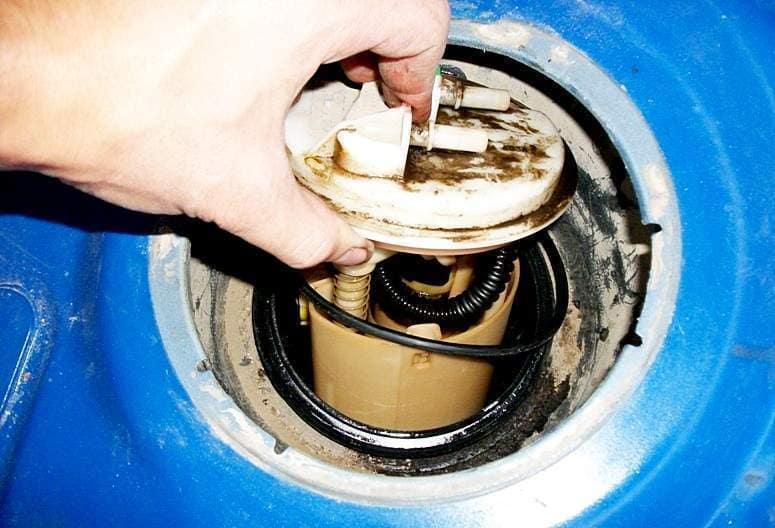

• вынуть кольцо, а затем и насос.

Снимайте топливный модуль крайне осторожно! В нижней части находится регулятор уровня топлива, который при изъятии бензонасоса можно повредить.

После удаления детали требуется:

• слить остатки горючего из насоса в ёмкость;
• вынуть уплотнительную манжету;
• закрыть отверстие в баке полиэтиленом или плотной бумагой.

Теперь проводим более основательный осмотр насоса, ведь в некоторых случаях замена и не нужна. К примеру, если повреждена только сеточка или датчик, достаточно провести грамотный ремонт. Чтобы выяснить это, разберите модуль. Вот как это делается:

• отсоединяется колодка проводки регулятора уровня горючего, расположенная с внутренней стороны крышки;
• провода выводятся из держателя на корпусе насоса;
• датчик аккуратно сдвигается пинцетом по направляющим наверх и снимается;
• демонтируется верхняя часть насоса (достаточно сжать 2 боковые защёлки);
• осматривается клапан в корпусе топливного модуля.

Задний клапан препятствует вытеканию топлива. Возможно, он повреждён, горючее периодически вытекает, насос нормально не работает. Поэтому его нужно основательно проверить. Проверку нужно осуществлять по такому алгоритму:

• с трубки датчика стянуть уплотнительный сальник и опорную шайбу;
• вытащить пружину;
• вывести трубку регулятора из гнезда, отжав нужный фиксатор отвёрткой;
• отсоединить провод датчика, соединяющий его с насосом;
• располовинить верхнюю часть топливного модуля, отжав фиксатор отвёрткой;

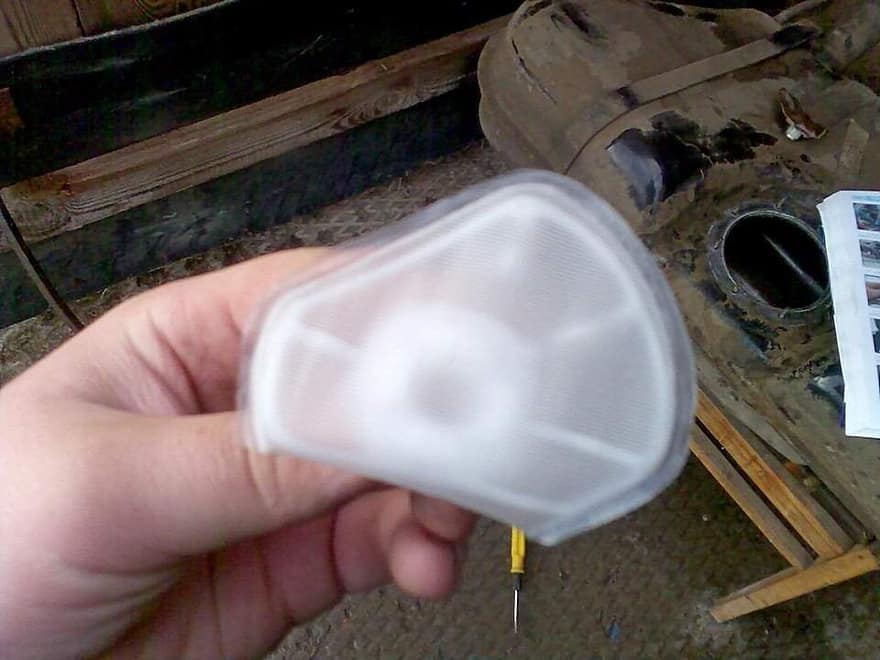

• поддеть инструментом и снять сеточку со штуцера.

Если она сильно засорена, её обязательно нужно поменять, установить новый сетчатый фильтр. В случае поломки самого насоса необходимо продолжить разборку:

• пальцами сжать оба верхних боковых фиксатора;
• вывести насос из держателя;
• отсоединить проводку — чёрный и красный кабели;
• вытащить пластиковую гофру с патрубка насоса, предварительно нагрев её над ёмкостью с горячей водой.

После этого снятие и разборку топливного модуля можно считать оконченными. Установка проводится в обратном порядке — ставится новый элемент, модуль собирается. Помните о том, что при установке стрелка на крышке насоса должна смотреть на метку бака. Подробнее о том, как заменять элемент, можно узнать из видео:
