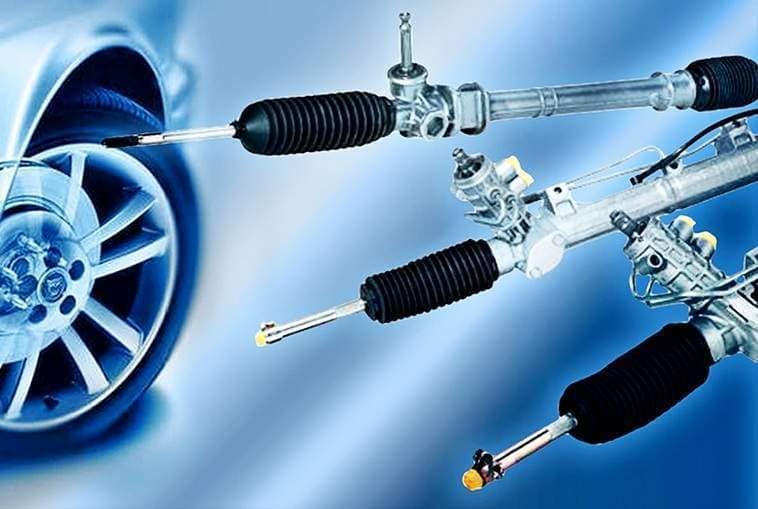

Как устранить люфт рулевой рейки

• 1. Что это такое?
• 2. Признаки люфта
• 3. Причины неисправности и диагностика
  • 3.1. Пыльники
  • 3.2. Крепление руля
  • 3.3. Крепеж рейки к кузову автомобиля
  • 3.4. Люфт в паре шестерня‐рейка
  • 3.5. Износ наконечников рулевых тяг
  • 3.6. Шлицевое соединение рулевого вала
  • 3.7. Тяги схождения
  • 3.8. Последствия неисправности
• 4. Как устранить поломку

Если вы ездите по плохой дороге, даже при должном обслуживании сильно страдает подвеска. Вместе со ступицами, шаровыми, рычагами, в автомобиле страдает и рулевая. Одна из частых проблем — люфт в рулевой рейке.

Что это такое?

Когда водитель вращает руль, то примерно на тот же градус должны повернуться управляемые колеса. Незначительный зазор уже заложен производителем (чтобы улучшить управление). Но если он большой, при повороте руля от автомобиля не будет никакой реакции. Колеса останутся в прежнем положении (это, если речь идет об управлении на ходу).

Люфт руля

Такой люфт чаще заметен на рейках с ГУРом, реже – на ЭУР. Болезнь характерная для элементов рулевой, расположенных в нижней части подвески. Люфты свойственны немецкому автопрому (так как эти авто изначально спроектированы под хорошие дороги). Но от этой проблемы не застрахован никто: свободный ход появляется на японцах, корейцах, китайцах, ВАЗах и других авто.

Признаки люфта

Без диагностики и оборудования проверить люфт рулевой рейки нельзя. Но обнаружить первые признаки может и сам водитель, основываясь на такие признаки:

• характерный звук при вращении руля, похожий на хруст;
• авто уводит в сторону, если убрать руки с руля;
• щелчки при заходе в поворот;
• авто «рыскает» по дороге;
• вибрации, отдающиеся в рулевое колесо при движении.

Неисправность проявляется в тяжелом руле, гуле при езде. На авто с ГУР из бачка уходит жидкость. Капли масла можно заметить под автомобилем.

Причины неисправности и диагностика

Данная проблема происходит из‐за:

• поврежденных пыльников;
• плохо затянутой гайки, что крепит руль к валу;
• изношенных шлицов на валу;
• износа карданного соединения в рулевой колонке;
• плохого крепления рейки к кузову;
• износа наконечников;
• люфт в шлицевом соединении рулевого вала;
• износа резинометаллических деталей в шарнирах, крепящих тяги.

Пыльники

Рейка находится в таком месте, что на нее постоянно попадает грязь, соль, вода и прочие «прелести» дороги. Малейшей трещины в пыльнике достаточно, чтобы внутрь попадал песок, работая как абразив и вода, вымывающая заводскую смазку.

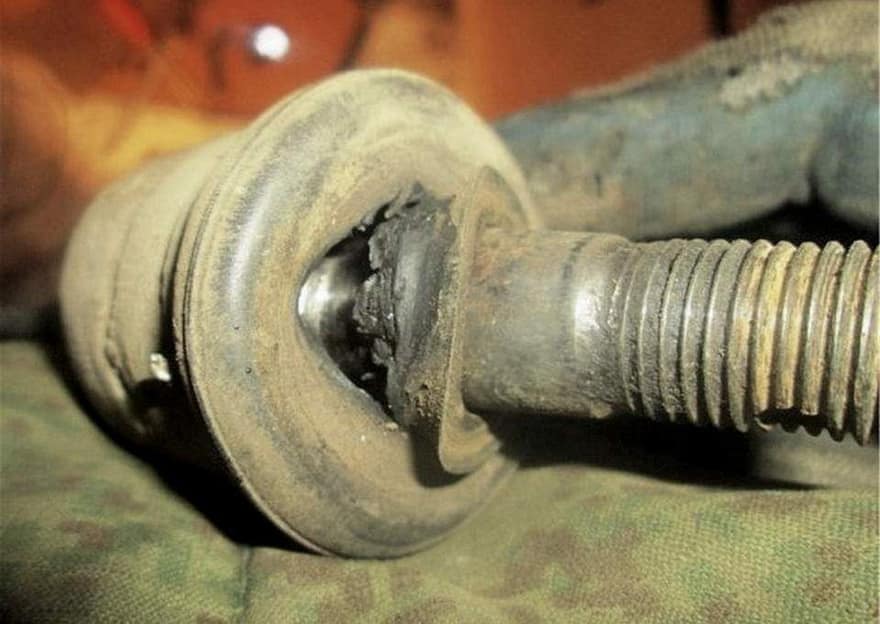

Последствия езды с поврежденным пыльником

Спустя пару месяцев водитель замечает, что машина хуже управляется, а еще позже слышит стук и другие звуки около рейки.

Бывает и так, что шаровой шарнир разрушается из-за усыхания смазки со временем (при этом пыльник будет целым). Чтобы проверить это, нужно сжать руками пыльник и позвать помощника, чтобы тот крутил руль влево‐вправо. Если есть люфт — шарнир имеет выработку.

Восстановить шаровой шарнир нельзя — только менять на новый.

Крепление руля

Если люфт в рулевой рейке возник из‐за плохо затянутой гайки, которая удерживает руль на валу, проблему можно убрать своими руками. Достаточно снять декоративный кожух колонки и затянуть гайку с нужным усилием.

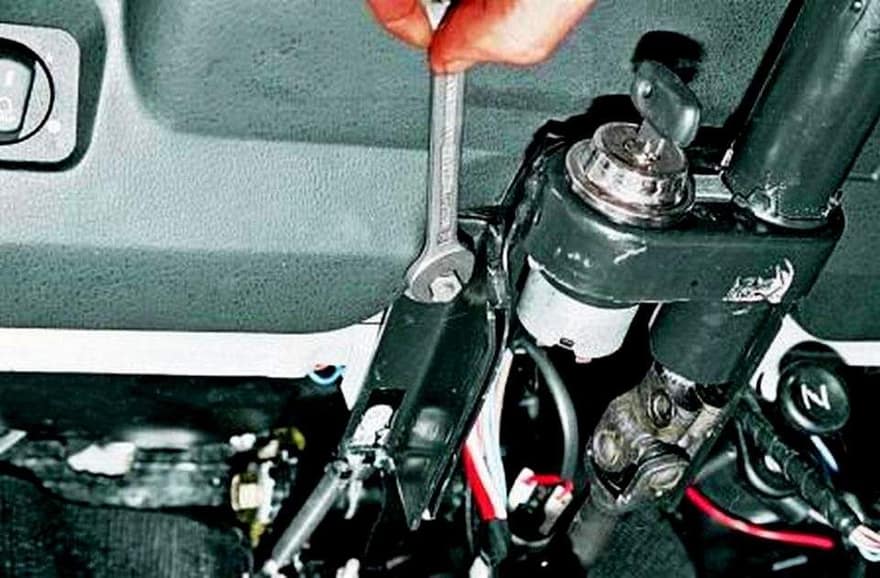

Подтяжка гайки рулевого вала ВАЗ

Важно! Если гайка крепления руля к рулевому валу сильно ослаблена, водитель даже может потерять управление.

Крепеж рейки к кузову автомобиля

Люфт в рулевом управлении может происходить из-за слабого крепежа рейки к кузову или усыхания сайлентблоков в месте крепежа. Чтобы избавиться от проблемы, нужно подтянуть элементы крепления или заменить резинометаллические втулки – смотря какой на них износ. И да, если уж залазить в ремонт, то лучше заменить втулки на обеих сторонах, даже если соседняя еще более-менее «жива».

Люфт в паре шестерня‐рейка

Он образовывается из‐за износа шестерни и зубьев рашпиля. В зависимости от случая, может быть развальцован участок между двумя зубьями рейки, либо изношен весь ряд зубьев на рашпиле.

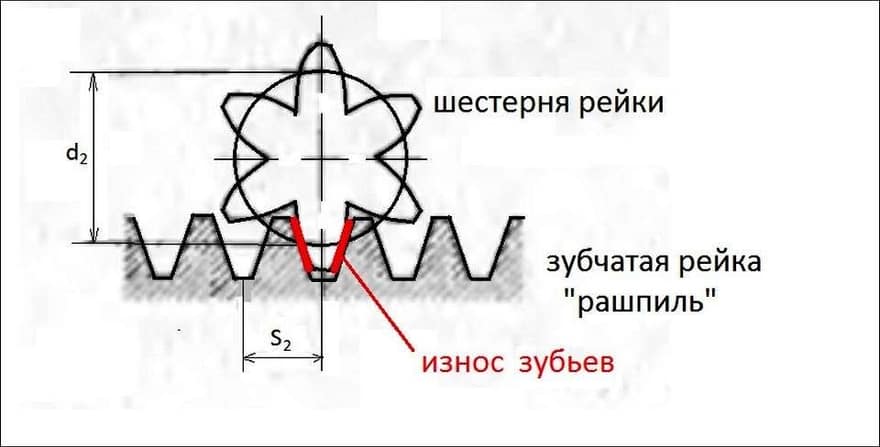

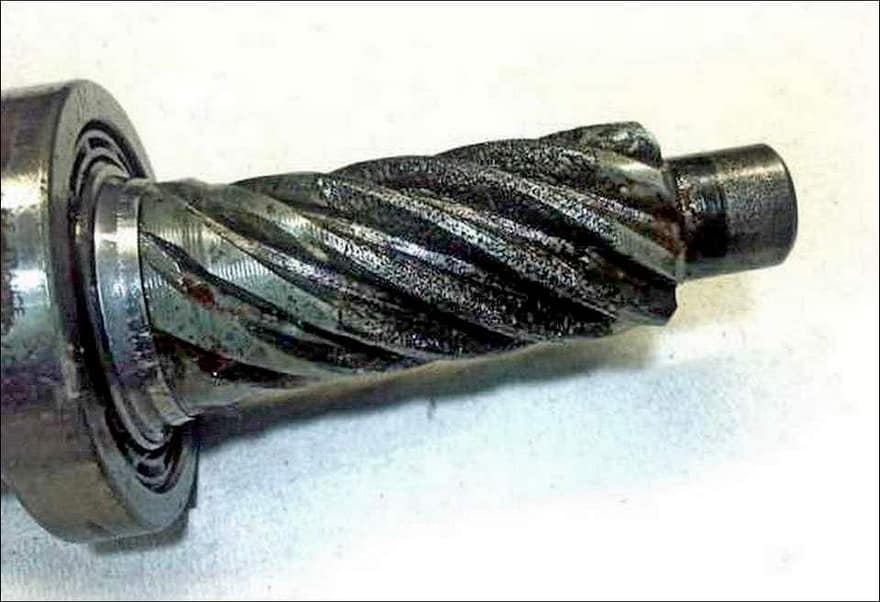

Пример износа рейки

Обычно это происходит на изрядно поездивших авто, с пробегом за 300-350 тысяч километров. Убить таким образом рейку на 50 тысячах невозможно (знайте это на случай, если вам хотят «впарить» авто со скрученным пробегом).

Можно ли убрать этот зазор? Увы, если появилась выработка на шестернях, такую рейку нельзя отремонтировать — проще и дешевле заменить на новую или взять на разборке.

Износ наконечников рулевых тяг

Особо страшен люфт, возникающий из‐за изношенных до предела наружных наконечников в рулевых тягах. Это самое слабое звено в рулевой. Ямы в нашей стране на каждом шагу, и первый удар приходится именно на наконечники. Добавим сюда соль, песок и воду, которые при малейшем разрушении пыльника вмиг разъедают рабочую поверхность. Если вовремя не заметить изношенный наконечник, авто может полностью потерять управление.

Последствия езды с «уставшей» рулевой

Есть ли признаки? Когда шарниры изнашиваются, можно услышать характерный стук при повороте руля и проезде ям. Более точно проверить износ рулевых наконечников можно на месте. Но для этого нужен помощник, который по команде будет вращать колеса вправо‐влево.

Загоняем машину на яму (отсюда будет наилучший доступ к наконечникам) и захватываем пальцами наконечник. Если помощник вращает колеса, а наконечник люфтит, значит, его нужно менять.

Важно знать! Проверка наконечников делается только когда авто стоит на колесах. Так на шарнир оказывается максимальная нагрузка.

Что делать, если обнаружен люфт в рулевой рейке в таком случае? Только менять наконечники на новые, причем с обеих сторон. Эта работа должна выполнятся только опытными мастерами и со съемником.

Совет на будущее: все детали, касающиеся рулевой, должны быть хорошего качества. Не берите Китай — замучаетесь менять.

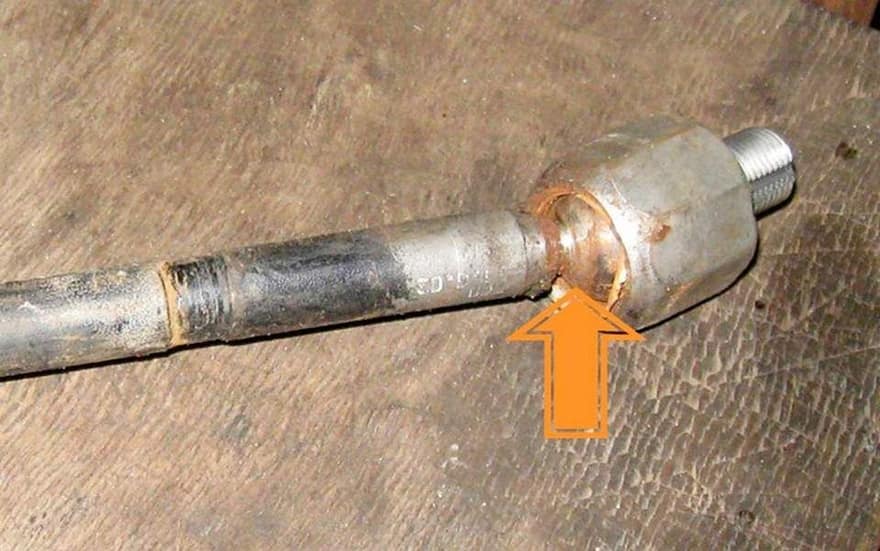

Изношенный наконечник

Иногда люфт может быть в болтах, которые крепят тяги к рулевому механизму. Чтобы устранить это, достаточно затянуть болты с нужным усилием (для каждой модели свой момент затяжки).

Шлицевое соединение рулевого вала

В зависимости от модели, это соединение может быть подвижным (например, когда предусмотрена регулировка руля по вылету) и неподвижным. В первом случае люфт возникает из‐за выработки в подвижных частях, во втором — из‐за плохой затяжки соединения или механического повреждения.

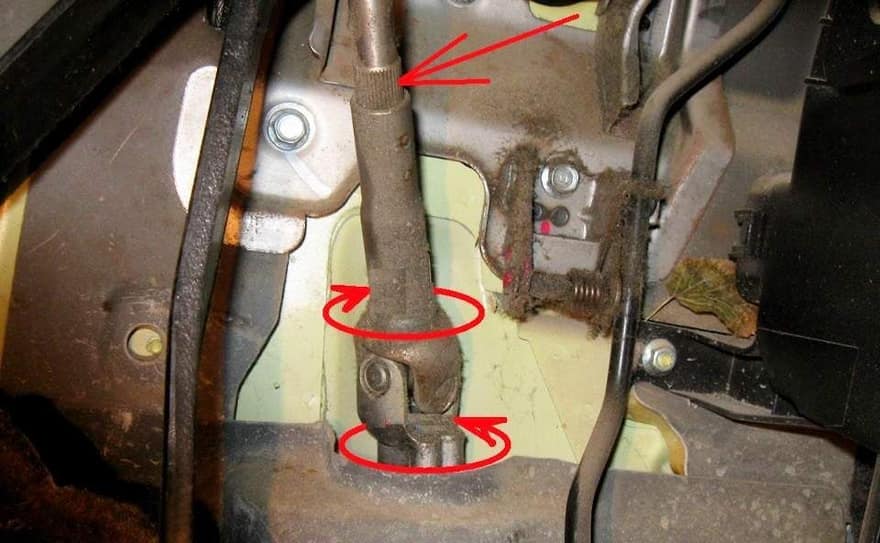

Шлицевое соединение

Проверить износ этой части вала можно самому, вращая передние колеса со стороны в сторону. Но лучше, чтобы был помощник. Последний вращает руль, а мы присматриваемся к валу. Можно захватить его рукой и прощупать, насколько сильно уходит одна часть вала от другой. Если есть свободный ход — пробуем затянуть гайки. Если люфт рулевой рейки появился из‐за выработки вала, увы, ничего не сделать. Единственный выход — искать вал на разборке, снятый с более‐менее свежей машины.

Тяги схождения

Еще один фактор, приводящий к люфту в рулевой рейке — слабая затяжка тяг, регулирующих схождение колес. Если вовремя это не заметить, тяги могут соскочить из наконечников.

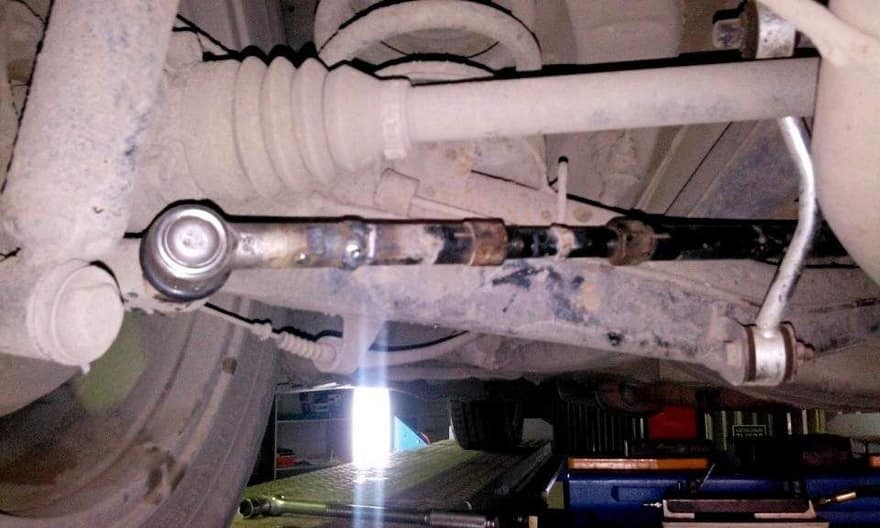

Развальные тяги Опель Омега

Поворотные рычаги в отдельных моделях авто не привариваются к стойкам, а соединяются болтами. Когда болтовое соединения слабеет со временем, образуется люфт. Для проверки дефекта поднимают переднюю часть авто, снимают колеса и смотрят, как затянуты болты. Есть свободный ход — делаем подтяжку.

Последствия неисправности

На советских машинах руль «ходил» уже с новья. Но на современных иномарках он должен быть исключен. Если есть подозрения на люфт — срочно к диагносту.

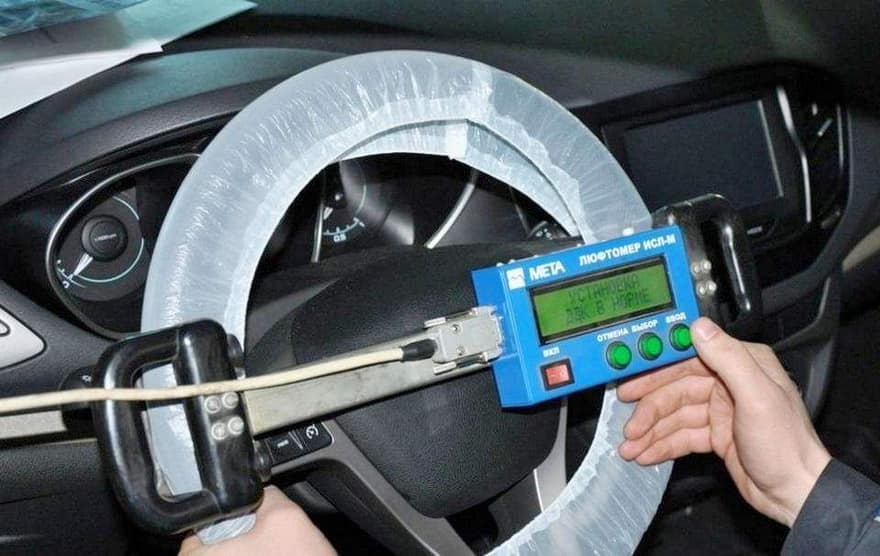

Так происходит диагностика рулевого с помощью люфтометра

Обычно проблема обнаруживается уже слишком поздно. и для исправления приходится менять полностью рейку, либо дорого капиталить. Но это еще полбеды. Главная опасность — это потерять управление и уйти в кювет. И чем выше скорость, тем хуже последствия.

Как устранить поломку

Если вовремя обнаружить люфт и стуки в рулевой рейке, можно обойтись малой кровью (например, просто подтянув болты).

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10⁰), нужно поднять автомобиль и сделать следующие:

• найти регулировочный болт либо гайку и медленно подтянуть ее;
• крутить винты нужно медленно, периодически проверяя свободный ход.
• после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

• изношенные наконечники;
• вышедшие из строя крестовины в рулевой колонке;
• выработанные зубья на рейке;
• увеличенные зазоры в рулевом редукторе;
• изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Если люфт ощущается при торможении, это могут быть:

• изношены либо сломаны ступичные подшипники;
• плохо затянуты крепления ступиц;
• слабо затянуты болты в местах крепления рулевого механизма;
• изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

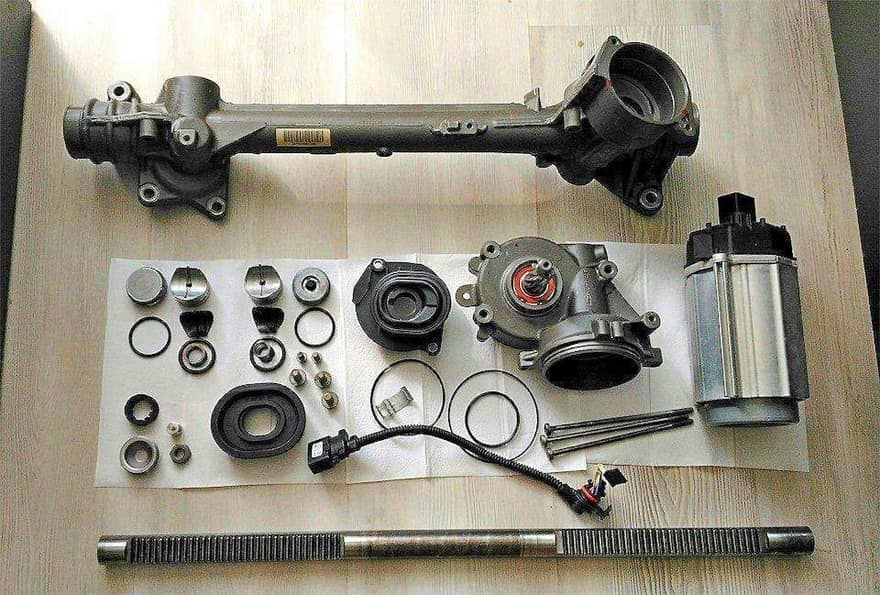

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» - руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!
