Проточка тормозных дисков

• 1. Когда и для чего нужна расточка тормозных дисков?
• 2. Диагностика тормозных дисков
• 3. Проточка тормозных дисков — что это такое?
• 4. Как выполнить процедуру: пошаговая инструкция
  • 4.1. Какие инструменты понадобятся
  • 4.2. Процесс со снятием
  • 4.3. Процесс без снятия
• 5. Минусы проточки дисков
• 6. Заключение

Периодичность замены колодок тормозов легкового автомобиля составляет примерно 1 раз на 20-30 тыс. км пробега (зависит от стиля езды и массы автомобиля). Многие современные авто оборудованы датчиками износа, которые напоминают хозяину машины, что рабочая поверхность колодок сточилась и их пора заменить. Кроме колодок стоит менять еще и тормозные диски (далее по тексту - ТД), хоть они изнашиваются дольше. Их замена редко производится до момента достижения 50 тыс. км пробега.

Конечно, есть диски с приемлемой ценой, но что делать владельцу 10-15-летнего автомобиля? Срок замены подошёл, хотя толщина диска в допустимых пределах. Производитель говорит «меняй», а цена за пару составляет 5–8 тыс. рублей. Поможет проточка — 2 тыс. рублей, и можешь больше не переживать.

Когда и для чего нужна расточка тормозных дисков?

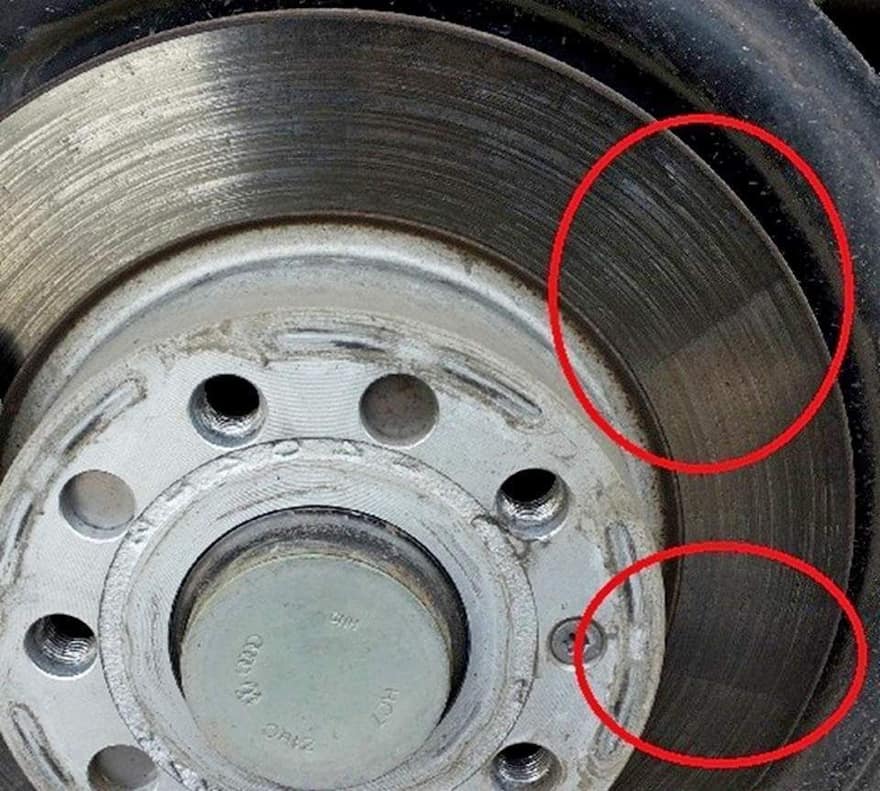

По мере износа ТД вдоль его наружной стороны медленно нарезается буртик. Происходит это из‐за истирания металлической поверхности ТД фрикционами колодок.

Этот бурт нежелателен по следующим причинам:

• он не дает правильно работать новым колодкам, которые рассчитаны на плоскую поверхность (бурт как бы отжимает их);
• из‐за контакта с острыми краями новые колодки быстрее изнашиваются.

Чтобы восстановить геометрию поверхности ТД, его нужно расточить на специальном стенде или токарном станке.

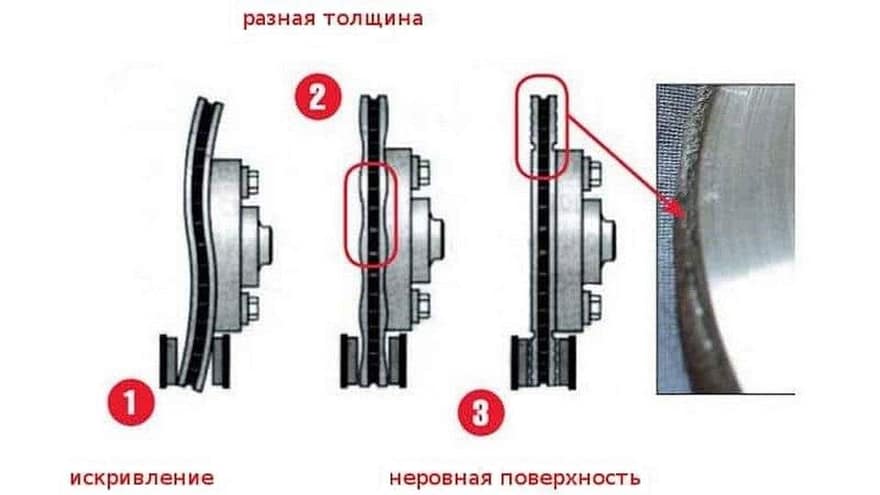

Не только естественный износ портит поверхность дисков. Есть риск нарушения геометрии ТД, если после интенсивного торможения, которое сильно разогревает диск, въехать в лужу или сугроб. После такого температурного скачка водитель будет ощущать вибрацию и биение на педали тормоза в момент ее нажатия.

• Повреждение ТД может произойти по причине установки некачественных колодок, которые будут его резать (сами колодки изнашиваются слабо).

• Можно повредить его вышедшим из строя суппортом.

Если диск утратил свою форму, то эффективность торможения будет снижена. Там и ДТП не за горами!

На рулевое колесо передаются и удары, которые грозят “отбить” водителю руки. Кузов тоже начинает вибрировать, могут появиться посторонние звуки в работе подвески.

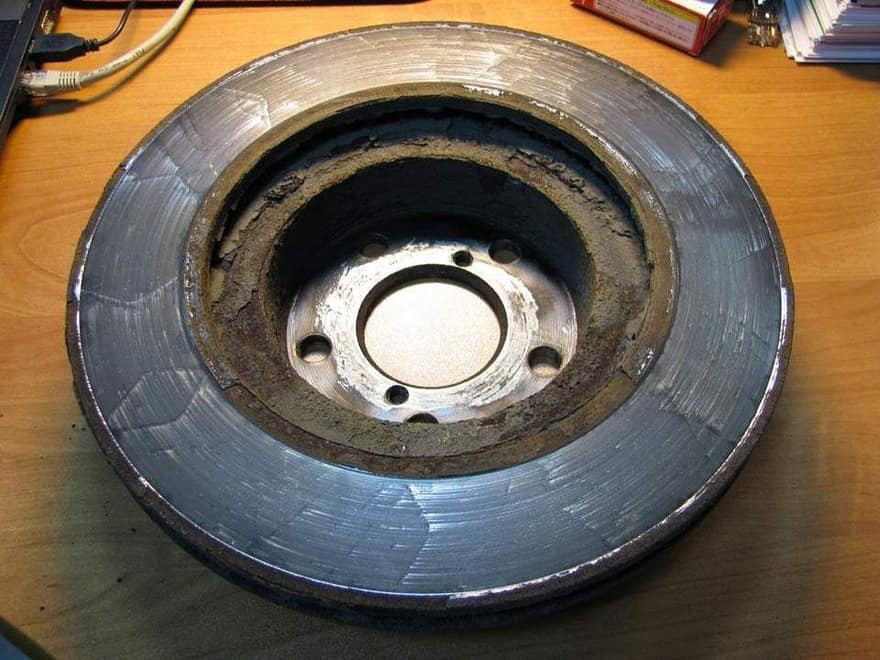

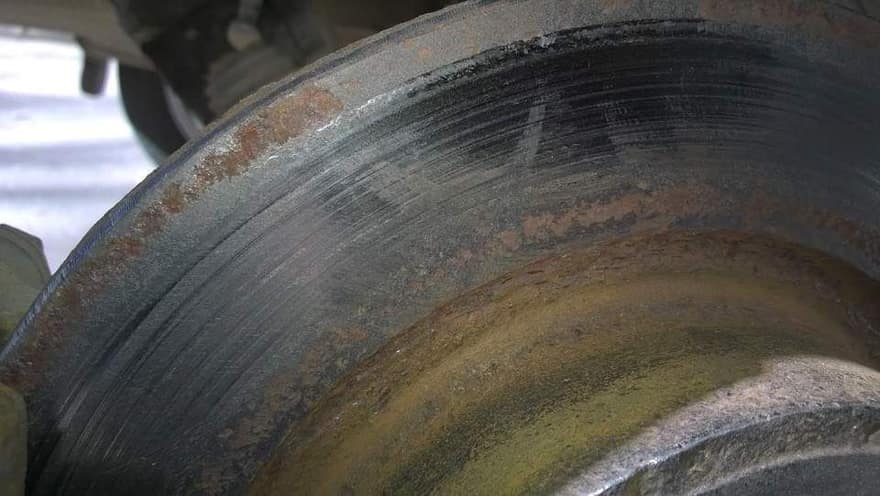

Естественный износ ТД по сроку равен износу 2–4 комплектов колодок. На поверхности диска появляются непараллельные борозды, ямки, выступы. На наружной стороне — отчетливая кромка.

Все неровности передаются на суппорта в виде вибрации и биения в тот момент, когда вы нажимаете педаль тормоза. Поршень суппорта прижимает колодки к дискам, и они уже принимают биение на себя.

При биении и вибрациях нужно либо поменять, либо проточить тормозные диски.

Проточка не всегда удаётся — только если ТД не достигли степени критического износа. Также нельзя протачивать перфорированные, спортивные и большие ТД крупных внедорожников. Больше ограничений нет.

Диагностика тормозных дисков

Выделим основные признаки износа ТД:

• тормозной путь автомобиля увеличился;
• торможение сопровождается нетипичным шумом;
• появилась вибрация в момент нажатия на педаль тормоза;
• возросло потребление топлива (горючее расходуется на сопротивление машины разводу тормозных колодок при их биении о диск);
• на ТД появились трещины, “волны”, возникла кромка на внешнем крае.

Быстрее всего изнашивается внутренняя поверхность ТД. Большинство автомобилей используют суппорта с плавающей скобой, в которых первой прижимается к ТД внутренняя колодка.

Биение ТД у передней оси сопровождается вибрацией на рулевом колесе, у задней - на тормозной педали и кузове. От резкого перепада температур страдают передние ТД (из-за большей нагрузки). А задние чаще покрывает коррозия. Когда увеличивается температура окружающей среды, растёт и вибрация (из-за расширения металла). Зимой вибрация может пропасть.

Проточка тормозных дисков — что это такое?

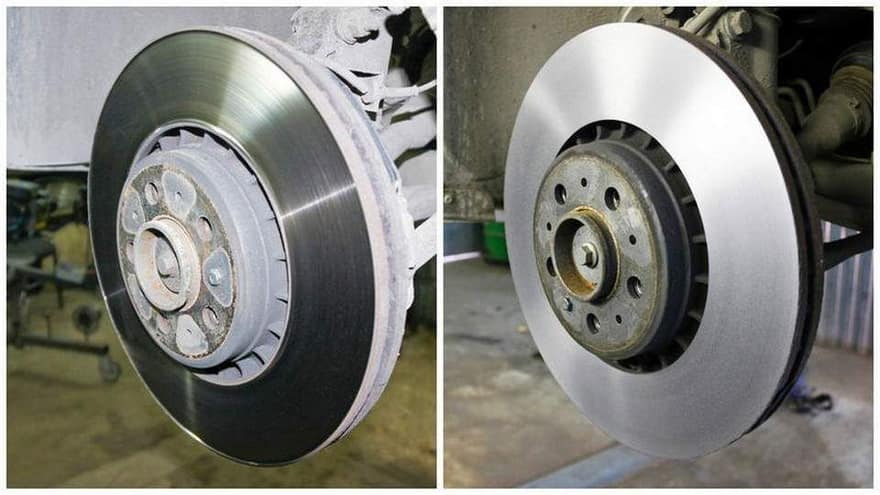

Проточка — процесс обработки поверхностей ТД с целью устранения их деформации. При такой шлифовке неровности устраняются, диск становится как новый. Работу выполняют почти все СТО.

Ремонт дисков путем проточки возможен при отсутствии на них трещин и при условии, что их толщина по завершении работы не выйдет за предельные размеры. Пределы индивидуальны для каждой модели.

Распространены 2 способа проточки:

• на обычном токарном станке (со снятием);
• не снимая ТД на станке типа Pro Cut (Про Кат).

Как выполнить процедуру: пошаговая инструкция

На всех станциях техобслуживания процедура выполняется примерно одинаково. Рассмотрим подробнее оба способа.

Какие инструменты понадобятся

Если выполняется проточка со снятием, то необходимы стандартный набор инструментов и обычный токарный станок. Если же производится проточка без снятия, помимо инструментов для снятия колеса нужен ещё и специальный станок (например, Pro Cut).

Процесс со снятием

На первый взгляд процедура кажется легкой. Но здесь есть свои определенные сложности. Не нужно подвешивать автомобиль и крепить что‐либо к суппортам — это плюс. Сложность заключается в том, что проточке подвергают сразу 3 поверхности ТД: верхнюю, нижнюю и околоступичную. Поверхности после выполнения работы должны быть идеально параллельными. Иначе биение никуда не уйдет.

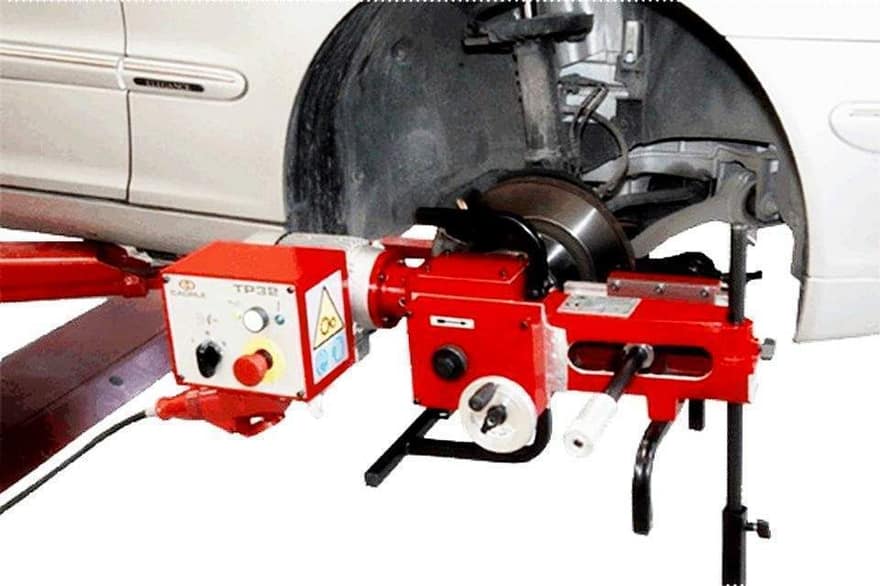

Процесс без снятия

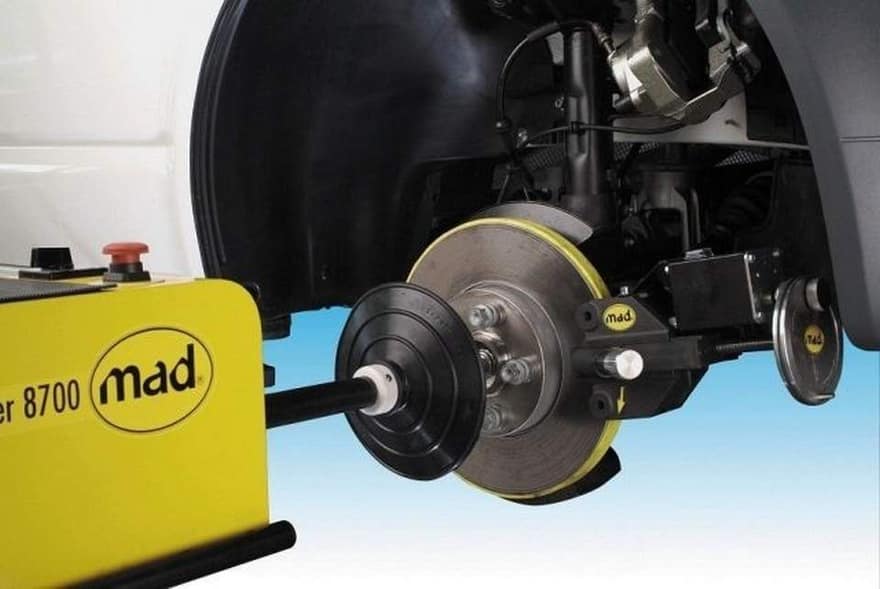

Используемые для этой процедуры станки крепятся прямо на ступицу и бывают 2 видов. Первый вариант — единый узел, который соединяется со ступицей через переходник. И это обеспечивает более точную обработку. Такой узел дорого стоит.

Оборудование попроще включает в себя отдельный узел, на котором располагаются резцы. Такие станки дольше монтировать на автомобиль, резцы придётся крепить на скобе тормозного суппорта.

И в первом, и во втором случаях вращение ступицы производит сам станок. Автомобиль при этом заглушен, КПП переключена в нейтральное положение.

Далее:

• Машину поднимают на подъемнике, снимают колеса.
• Откручивают один суппорт и крепят его к пружине с помощью держателя.
• Измеряют кривизну поверхности, чтобы определить, сколько металла нужно снять.
• На шпильки ступицы крепят двигатель, который и будет вращать ТД.

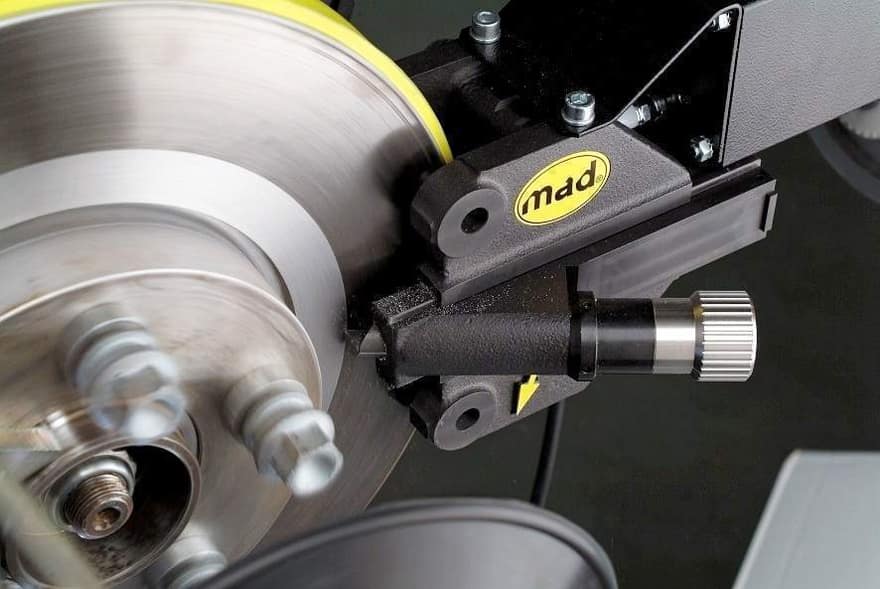

• К “ушам” суппорта прикручивают специальную раму, на которой будут работать резцы. Их будет два. Поверхность около ступицы не нуждается в обработке.
• Далее начинается сама проточка.

Резцы медленно перемещаются по поверхностям, снимая за один проход несколько десятков микронов металла. За пару‐тройку проходов обрабатывается один ТД. Далее станок переставляют на другое колесо и повторяют.

Первыми снимают фаски, которые остаются от колодок. Так снижается нагрузка на оборудование, а резцы более качественно обрабатывают поверхность.

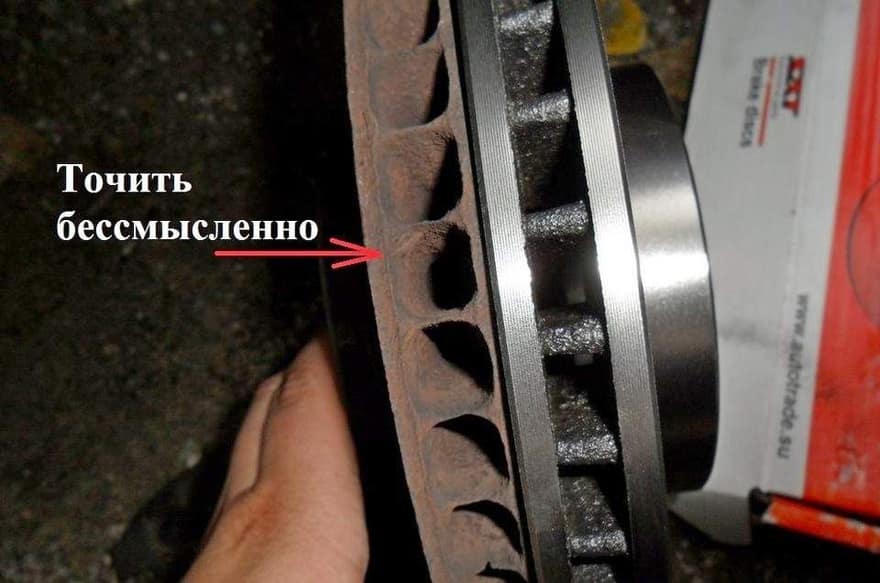

Нельзя точить диск, ступица которого люфтит из‐за изношенного подшипника. Иначе ТД начнёт двигаться между резцами и обработка не будет ровной. Также нельзя точить ТД с глубокой коррозией. Велик риск, что после качественной обработки его толщина будет недостаточной для использования.

По завершении процедуры обязательно меняют тормозные колодки. Иначе обработанные диски быстро придут в негодность.

Неоспоримый плюс метода проточки — ТД не снимают с посадочного места, а значит, третью поверхность обрабатывать не нужно. Метод передовой, но имеет свои недостатки.

Минусы проточки дисков

Основным риском является уменьшение толщины ТД до недопустимого значения. Если вы столкнулись с такой проблемой, знайте — виноват сотрудник автосервиса, который допустил халатность.

Тонкий диск становится хрупким. К тому же он быстрее греется.

Выполнять проточку ТД более одного раза недопустимо.

Заключение

Делаете проточку самостоятельно в гараже без спецоборудования? Замечательно! Вы уже на 80% угробили тормозной диск. Да, в интернете тонны информацию о том, что с помощью напильника, болгарки или куска наждачки можно выполнить проточку ТД своими руками. Не нужно так “колхозить”. После вашего вмешательства даже в автосервисе разведут руками.

Если хотите сэкономить, сразу отправляйте машину в мастерскую. Лучше отдать 2 тыс. рублей механикам, чем тратить время на работу, будучи неуверенным в положительном исходе. Помните: вы платите вовсе не за расточку, а за уверенность в безопасности езды.
