Реле регулятор на генераторе: проверка, ремонт и замена

• 1. Возможные причины поломки реле регулятора
• 2. Основные признаки неисправности
• 3. Как проверить реле регулятор генератора на автомобиле
• 4. Проверка мультиметром без демонтажа
• 5. Как проверить реле лампой
• 6. Ремонт или замена: что выбрать?
• 7. Как поменять реле регулятор
• 8.
• 9. Заключение

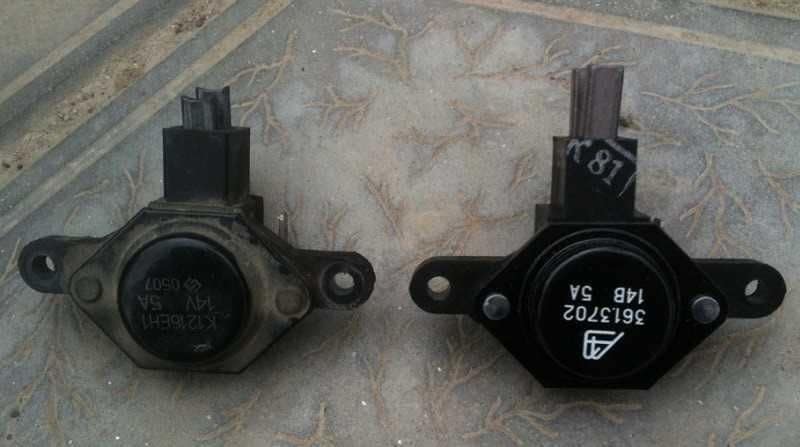

Реле‐регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.

Возможные причины поломки реле регулятора

Современные модели реле имеют сравнительно большой срок службы. Но некоторые факторы способны привести к преждевременной поломке элемента, а именно:

• Низкое качество самой детали.
• Возникновения короткого замыкания.
• Механическое повреждение детали.

Причиной неисправности может также стать попадание воды.

На некоторых моделях генераторов замена электронного реле регулятора потребуется и при износе щеток. В нормальных же условиях ресурс регулятора напряжения превышает 60 000 км.

Основные признаки неисправности

Существует два основных «симптома» поломки реле. Это недозаряд или перезаряд аккумулятора. Также неисправность детали можно определить по тусклому свечению фар либо по изменению их яркости при повышении оборотов двигателя.

При недозаряде машина будет запускаться с большим трудом. Однако проявление этого «симптома» может быть и не связано с генератором. Поэтому в первую очередь следует удостовериться в исправности АКБ.

Если же происходит перезаряд батареи — можно не сомневаться, что проблема кроется именно в поврежденном реле. Существуют и другие возможные причины перезаряда, но они встречаются крайне редко. Из‐за перезаряда может начаться выкипание АКБ. Определить это можно по уменьшению количества электролита в банках и появлению на батарее белого налета.

При возникновении подозрений на перезаряд или недозаряд АКБ следует провести диагностику генератора.

Как проверить реле регулятор генератора на автомобиле

Проверку реле регулятора напряжения генератора можно выполнять как со снятием агрегата, так и без этого. Если есть подозрение на нарушение системы заряда АКБ, диагностику нужно начать с замера напряжения на батарее при работающем двигателе. Показатель свыше 15В говорит о поломке регулятора напряжения. Далее требуется для проверки реле прозвонить управляющий провод, идущий к детали. Если сопротивление окажется больше 10 Ом, регулятор наверняка неисправен.

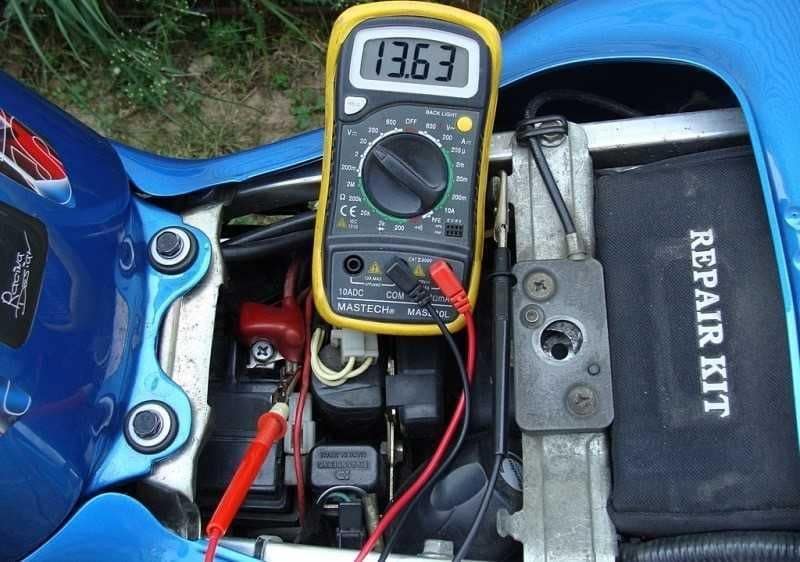

Проверка мультиметром без демонтажа

Проверить состояние реле можно с помощью мультиметра. При этом демонтаж генератора не выполняется. Перед началом диагностики достаточно очистить клеммы батареи (их окисление может сказаться на работе авто и показаниях измерительного прибора).

Порядок диагностики таков:

1. Сначала требуется запустить двигатель и дать ему прогреться несколько минут.
2. Далее необходимо подсоединить щупы мультиметра к клеммам аккумулятора. На приборе при этом выставляется значение в 20В.
3. После этого измеряется напряжение. Оно должно находиться в пределах 13.2–14В. Такие показания для большинства автомобилей считаются нормальными.
4. Теперь необходимо увеличить обороты двигателя (до 2-2.5 тысяч). Напряжение должно вырасти примерно на 0.2В.
5. Если превышает 3 500 оборотов, мультиметр должен показать 14–14.5В, но не более.

Серьезные отклонения в показаниях прибора говорят о наличии поломок реле‐регулятора.

Как проверить реле лампой

На многих современных автомобилях реле объединено с щетками. В этом случае проверить регулятор можно с помощью лампы накаливания. Порядок действий будет следующим:

1. Чтобы добраться до детали, нужно открутить крепежные болты и снять клеммы. Реле находится в задней части генератора.
2. Для проверки необходимо подготовить лампочку на 12В с патроном, провода, вольтметр, а также блок питания (не более 20В).

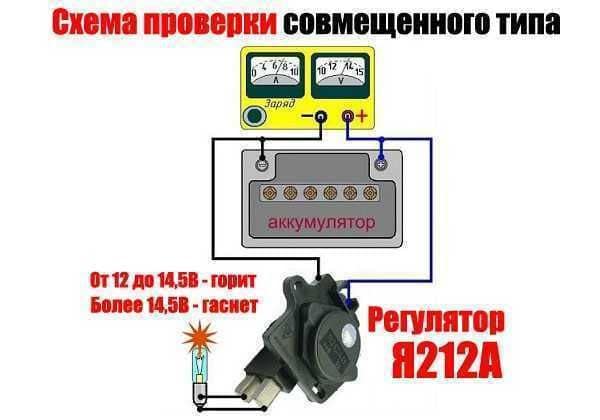

3. Далее потребуется собрать следующую схему.



4. После подключения лампочки она должна загореться. При этом напряжение постепенно повышается. Когда оно достигает 14.5В, лампочка должна погаснуть. Если это происходит позже, значит, реле‐регулятор неисправен.

При уменьшении напряжения лампа должна загореться снова.

Данный способ проверки можно использовать и для некоторых моделей регуляторов, не совмещенных с щетками.

Ремонт или замена: что выбрать?

С ремонтом регулятора напряжения не стоит затягивать. Стоимость новых реле для большинства моделей авто не превышает 2000-2500 рублей, поэтому пытаться восстанавливать деталь в большинстве случаев попросту невыгодно. Также существуют интегральные регуляторы, которые вообще не подлежат разборке. Такие детали приходится менять в 100% случаев.

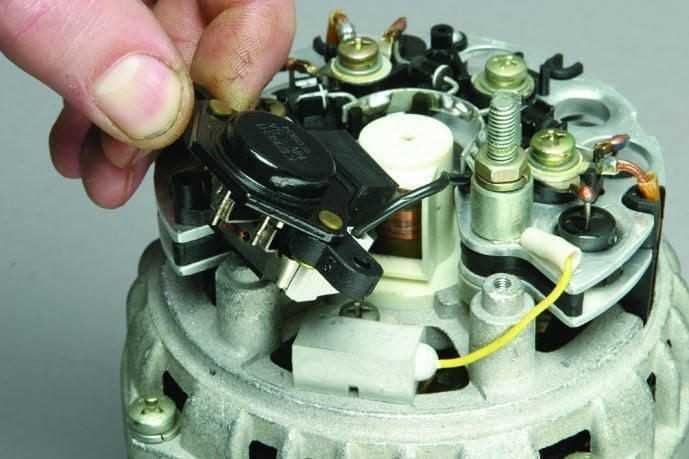

Как поменять реле регулятор

Для замены реле регулятора необходимо:

1. Выполнить демонтаж генератора. Чтобы это сделать, требуется отключить минусовую клемму.
2. Отщелкиваются фиксаторы.
3. Крышка отсоединяется от корпуса генератора.
4. Нужно отключить разъем диодного моста.
5. Откручиваются гайки и снимаются втулки контактной группы.
6. Остаётся открутить несколько винтов, удерживающих регулятор.

Снятое реле ремонтируется или меняется на новое. Сборка генератора производится в обратной последовательности.

Порядок действий может несколько различаться в зависимости от модели автомобиля и конструкции генератора.

Заключение

Чтобы реле и генератор в целом прослужили максимально долго, не следует допускать чрезмерного загрязнения узла. Также желательно время от времени замерять напряжение, поступающее на АКБ. А при мойке автомобиля нельзя допускать попадания воды в систему заряда.

Выход из строя реле-регулятора может привести к возникновению более серьезных неисправностей (вплоть до поломки аккумулятора). Так что пренебрегать ремонтом в данном случае не стоит. Попытаться восстановить генератор можно и самостоятельно, но если есть сомнения в собственных силах, лучше обратиться за помощью в автосервис. Это позволит сократить затраты времени и избежать значительных материальных трат.
