Как проверить диодный мост генератора автомобиля

• 1.

• 2. Распространённые причины поломок
• 3. "Симптомы" неисправностей
• 4. Как проверить диодный мост: известные способы
• 5. Как выполняется замена

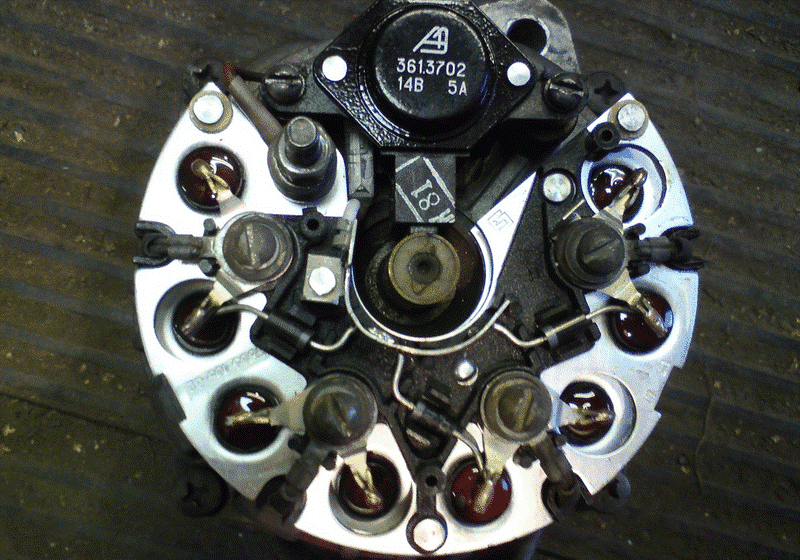

Среди неисправностей генератора автомобиля поломки диодного моста — самые распространённые, наряду с деформацией или износом щеток, проблемами с реле напряжения и обмотками статора. Диоды необходимы для преобразования переменного тока в постоянный, ведь переменное напряжение не может обеспечить работу электрических устройств и оборудования машины. Зарядка аккумулятора переменным током невозможна.

"Мостовая" схема для цепи генератора считается подходящей. Если в схеме один или несколько диодов сломаются, то нарушится работа всей цепи — не исключено, что откажет вся электрика машины. Прозвонка диодного моста позволяет найти проблему.

Распространённые причины поломок

Выход из строя диодного моста вызван:

• Попаданием влаги внутрь схемы. Случается это из‐за нарушения герметичности корпуса генератора. Масло, сажа, влага и грязь ускоряют коррозию, что в итоге может привести к выходу из строя электронных компонентов.
• Неисправностями АКБ. Неисправная аккумуляторная батарея также может стать причиной выхода из строя выпрямителя. Если по ошибке перепутали плюсовую клемму аккумулятора и отрицательную клемму аккумулятора, то готовьтесь к замене компонента.
• Неправильным «прикуриванием» автомобиля. Если подкуриваете машину от другого авто с нарушением правил этой процедуры, то запросто можно повредить выпрямительный мост.

Замыкание проводки бортовой сети и чрезмерная нагрузка на неё (при одновременной работе устройств и электрооборудования автомобиля с большой потребляемой мощностью) также могут вызвать «пробой» диодов.

"Симптомы" неисправностей

Прозвонка моста должна выполняться при наличии таких признаков:

• Некорректная работа потребителей тока автомобиля. Тусклый свет ламп головного света, самопроизвольное выключение аудиосистемы, кондиционера – это яркие «симптомы». Если замерить напряжение с выхода устройства, то измерительный прибор покажет меньше требуемых 13,6 В.
• Лампа «Проверьте аккумулятор» не выключается после запуска двигателя. Стрелка вольтметра на приборной панели в «красной» зоне или приближена к ней.

Как проверить диодный мост: известные способы

Перед тем, как проверить диодный мост мультиметром или автотестером, ознакомьтесь с принципом работы схемы. Современный диодный мост имеет по 3 положительных, отрицательных и дополнительных диода. Рабочий элемент пропускает ток в одном направлении. Если ток не пропускается или пропускается в обоих направлениях, то, значит, случился обрыв или «пробой».

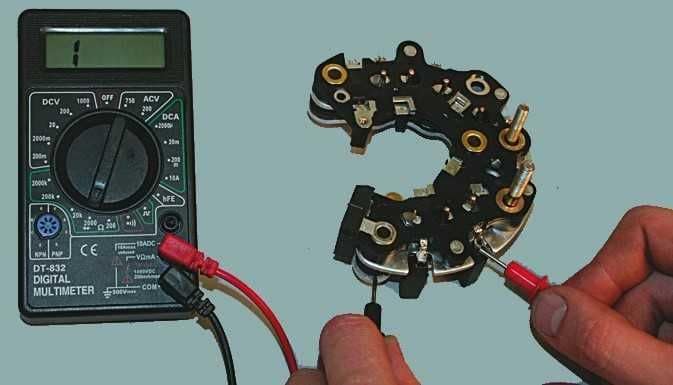

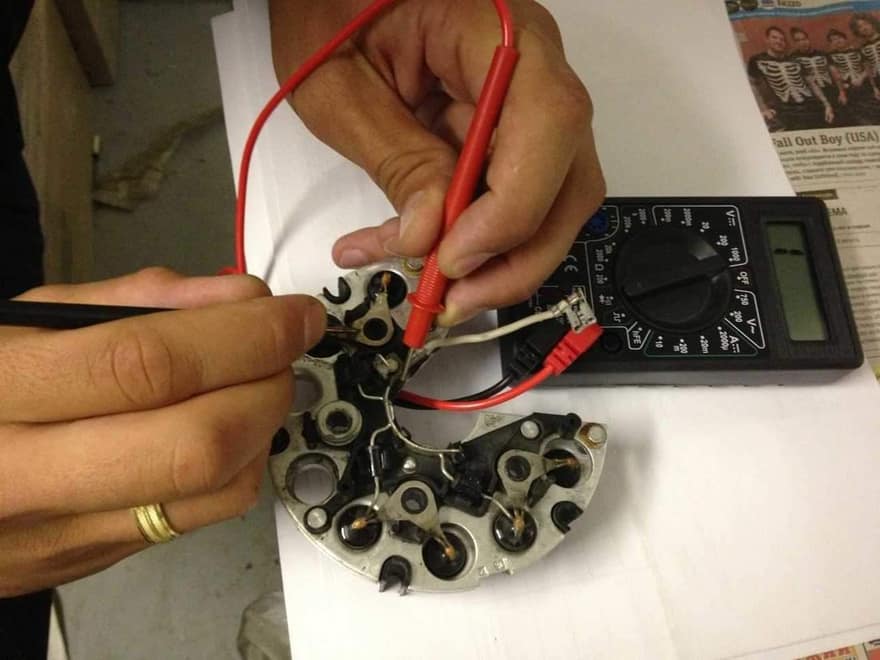

Прозвонка диодного моста производится тестером (который называется мультиметр). Сначала необходимо отсоединить все провода от генератора. Проверка не требует демонтировать само устройство, если не будете проверять целостность каждого диода в отдельности.

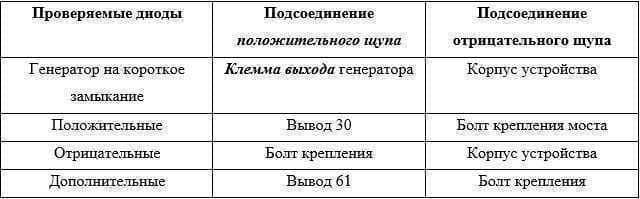

Далее выполняется анализ диодного моста мультиметром в соответствии с данными, приведенными в таблице:

Если мультиметр покажет бесконечное сопротивление, то устройство или проверяемая группа диодов исправные. В противном случае проверка говорит о поломке.

Проверка автомобильного диодного моста прибором‐мультиметром — это не единственный возможный способ диагностики. Также можно использовать контрольную лампочку или проверить мост собственноручно собранным аналогом.

С помощью контрольной лампы прозваниваем так же, как мультиметром. Агрегат полностью проверяется подключением «плюса» через лампу на вывод 30, «минуса» — на корпус генератора. Для групп диодов:

• Положительные: «плюс» с контрольной лампой подается на вывод 30, «минус» — на один из болтов крепления.
• Отрицательные: «плюс» с лампочкой – на болт крепления электрического компонента, «минус» — на корпус генератора.
• Дополнительные: лампочка с «плюсовым» проводом подключается к выводу 61, «минус» — к болту крепления.

Если контрольная лампочка загорается при замыкании цепи, то есть неисправность; если не загорается — цепь исправна.

При необходимости можно, конечно, выполнять проверку всех диодов по отдельности, но для этого потребуется выпаять каждый диод.

Как выполняется замена

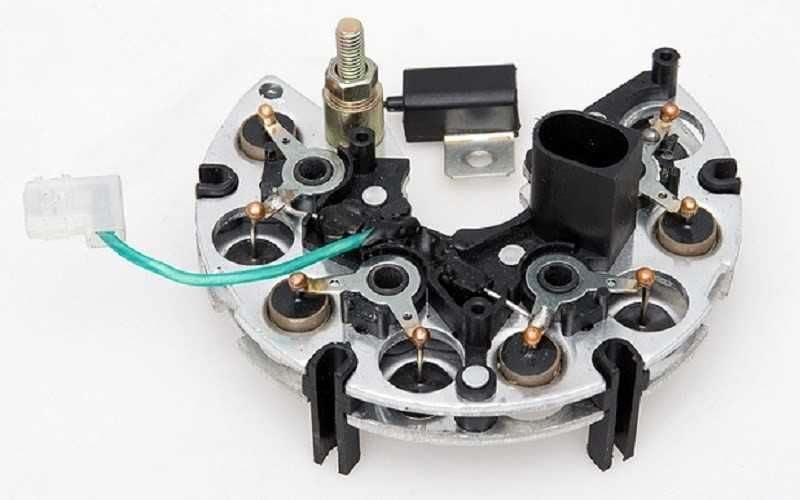

Допустим, проверка диодного моста показала, что есть проблема. Необходимо отсоединить все провода от генератора, снять и разобрать устройство. В некоторых моделях деталь крепится непосредственно к агрегату болтами, но встречаются устройства, в которых для доступа к выпрямителю необходимо снять корпус.

Далее в рамках ремонта заменяют неисправные диоды — если это экономически целесообразно и в продаже трудно найти нужную модель генератора. Либо целиком меняют компонент. По завершении работ на стенде с помощью мультиметра проверяется исправность компонента и электрики в целом, выполняется сборка и установка детали на автомобиль.

Проверку диодного моста можно сделать самому, если есть время и навыки разборки генератора. Но даже после проверки и обнаружения неисправных диодов потребуется подобрать и корректно установить новый элемент вместо неисправного. Помните, что неисправный генератор может стать причиной выхода из строя дорогого электрооборудования, короткого замыкания и самовозгорания машины. Поэтому лучше доверять ремонт и диагностику мастерам автосервиса, которые точно смогут прозвонить правильно!
