Обгонная муфта генератора: как выявить неисправности

• 1. Виды и особенности конструкций муфт
• 2. Неисправности обгонной муфты
• 3. Как проверить муфту генератора
  • 3.1. Способ №1
  • 3.2. Способ №2
  • 3.3. Способ №3
  • 3.4. Способ №4
  • 3.5. Способ №5
• 4. Ремонт или замена
• 5. Как правильно снять обгонную муфту

Чтобы провести грамотное техническое обслуживание, крайне важно своевременно проверить обгонную муфту генератора на машине. Ее назначение — поглощать вибрации и нагрузки, которые идут на ремень при снижении оборотов двигателя. Надо умело выявлять неисправности этого механизма, чтобы уберечь более важные узлы от повреждения.

Виды и особенности конструкций муфт

На современных автомобилях генератор устанавливается мощный, чтобы обеспечивать работу электрических стеклоподъемников, подогрев сидений, кондиционера, медийную систему. Все это требует повышенного тока, поэтому преобразователь подбирается соответствующий.

Однако из‐за такого мощного устройства вырастают динамические воздействия на ремень, стоит упасть оборотам ДВС. По этой причине конструкторы предусмотрели специальную обгонку, которая поглощает вибрации при остановке двигателя.

Если бы не обгонный механизм, удачно внедренный автоконструкторами, генератор прослужил бы треть своего срока. Раньше преобразователь выходил из строя уже на отметке 30 тыс. км пробега машины. Сегодня он служит более 100 тыс. км.

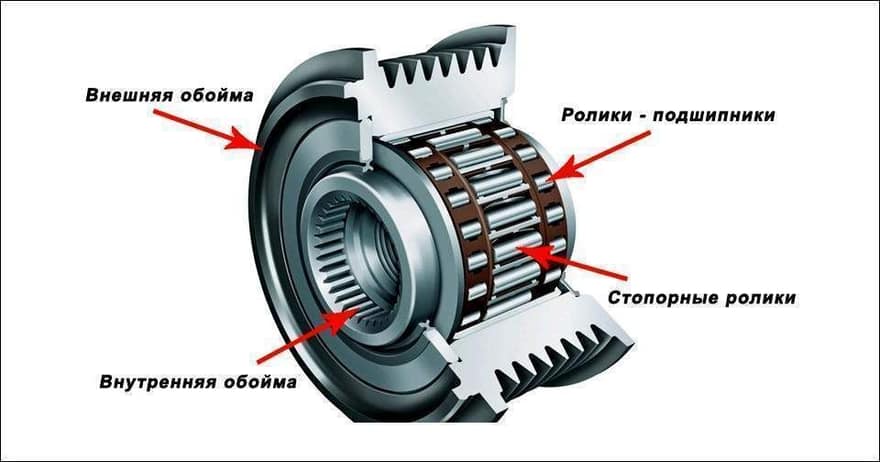

Устройство обгонной муфты генератора

Сегодня применяются два типа муфт:

• вращающиеся только в одну сторону или OWC;
• разделяющие или OAD — могут также вращаться в обратную сторону на небольшой угол.

Обе муфты не являются взаимозаменяемыми, что вынуждает во время ремонта подбирать под генератор соответствующую запчасть. Если сделать иначе, это приведет к изменению настроек привода и быстрому износу остальных элементов преобразователя тока.

Неисправности обгонной муфты

Износ обгонной муфты возникает обычно на отметке 100–120 тыс. километров пробега транспортного средства.

Чаще всего из строя выходят: шкив, внутренняя пружина, обоймы, подшипники.

А вообще принято различать 3 основные неисправности механизма.

1. Заклинивание. Происходит из‐за старения металлических подшипников. Это вызывает неправильную работу шкива, который неожиданно останавливается.
2. Поломка обойм. В этом случае они крутятся независимо друг от друга, что приводит к быстрому разряду преобразователя, вследствие чего ваш генератор не заряжается. Причина та же — естественный износ внутренних элементов.
3. Полное повреждение или разрушение. Ролики, которые обеспечивают блокировку и свободное прокручивание шкива, заклинивает из‐за чего срывает обоймы. При высокой скорости вращения коленвала, ротор преобразователя крутится не так быстро. При слете может произойти деформация коленчатого вала и повредиться ременной привод.

Все эти неполадки могут сопровождаться шумами со стороны генератора или полным прекращением его работы, а мотор начинает работать с постоянными шумами или рывками. О неполадках в системе можно понять по признакам неисправности обгонной муфты генератора, к которым относятся:

• свист на высоких оборотах;
• вибрация или рывки на низких оборотах;
• треск при запуске или остановке двигателя.

Как проверить муфту генератора

Ощутимая вибрация в салоне машины во время включении кондиционера в 80-90% случаях указывает на проблему с обгонной муфтой. При этом автомобиль движется с низкой скоростью, водитель выжимает одновременно педаль тормоза одновременно со сцеплением. Чтобы убедиться в неисправности элемента, проводят диагностику. Проверить исправность муфты можно разными способами.

Способ №1

Надо открыть капот, завести автомобиль. Мотор раскрутить до 4000 оборотов, затем резко выключить зажигание. Генератор в этом случае обязан продолжать вращаться по инерции после остановки приводного ремня дополнительного оборудования. Если это не так — скорее всего, повреждены обоймы.

Способ №2

Завести мотор, раскрутить его до 2 тыс. оборотов в минуту или больше. Выключить зажигание. Внимательно прислушаться — должен быть слышен останавливающийся «здоровый» гул преобразователя. Жужжание и свист укажут на вероятное повреждение подшипников или других частей обгонного механизма.

Способ №3

Поставить машину на скорость, активировать ручник, включить климатическое оборудование на полное охлаждение. Открыть капот, проследить за ремнем привода — если он сильно трясется, то муфта неисправна.

Способ №4

Больше подходит для проверки механизма типа OAD, так как этот тип механизма позволяет использовать специальный ключ для прокрутки вала. Если генераторный шкив прокручивается с растягиванием пружины, то все с деталью нормально. Напротив, при очень тугом вращении (усилие более 1-1,5 Нм) или не растягивании пружины, надо проводить ремонт.

Способ №5

Еще один способ диагностики, но уже с обязательным снятием генератора типа OWC. Пальцами блокируется обратная зона шкива, а внешняя обойма прокручивается. Если обгонная муфта рабочая, то она будет вращаться только в одну из сторон, но в другую — обязательно блокироваться.

Ремонт или замена

В теории ремонт обгонного механизма возможен, но осложняется процессом переборки подшипников. Кроме того, сборка должна проводиться с ювелирной точностью — малейшее несоответствие приведет к повторной поломке устройства.

Во многих автосервисах просто меняют муфту, не заморачиваясь с восстановительными работами. И хотя стоят новые детали дорого, но служат они не менее 100 тыс. км пробега автомобиля, что и делает замену более востребованной процедурой.

Не менее трудоемкой операцией является замена, так как осложняется процессом демонтажа муфты. Не у каждого автовладельца имеются нужные приспособления для этого. Нередко приходится снимать генератор целиком, так как моторное пространство автомобиля не позволяет удобно работать.

Трудности возникают, когда элемент прикипает, заклинивает. В этом случае надо действовать крайне аккуратно, чтобы не повредить генератор. Ни в коем случае нельзя бить, нагревать или стопорить якорь генератора — все это устаревшие, крайне опасные способы демонтажа.

Как правильно снять обгонную муфту

Последовательность снятия обгонного механизма следующая: сначала надо вставить в шкив шестилучевку, потом накинуть ключ, вставить вороток и зафиксировать вал. После этого откручивать деталь, работая обоими ключами.

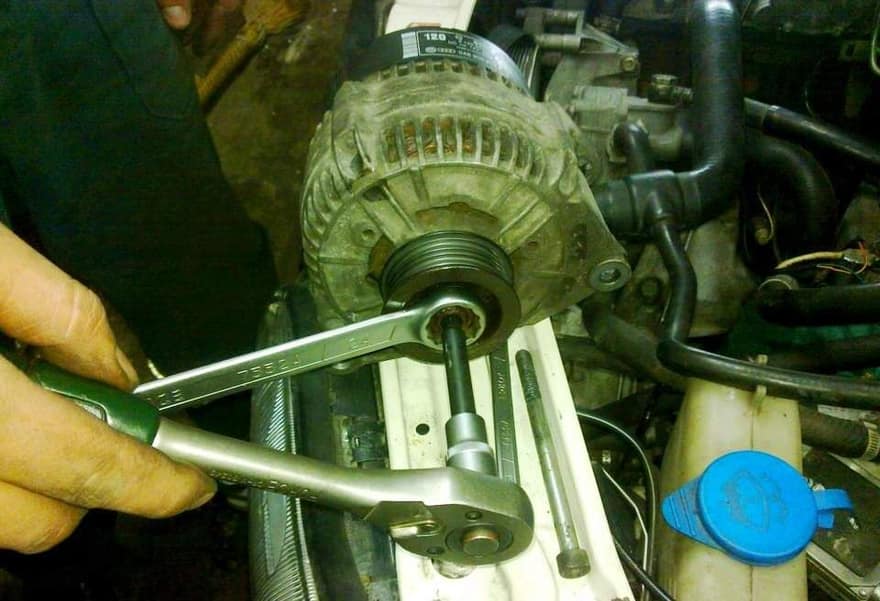

Снятие обгонной муфты

• всегда используйте специальные головки — обязательно шестилучевку, легко хватающую внутреннюю обойму шкива;
• подготовьте вороток с головкой «торкс» — этот инструмент позволит зафиксировать генераторный вал;
• используйте стержень с насадкой на 17, который надо аккуратно вставить в пазы обоймы, после чего открутить муфту стандартным ключом.

Во время работы ни в коем случае нельзя оставлять включенной АКБ — генератор является электрооборудованием, поэтому могут быть замыкания. Желательно перед этом скинуть клемму. Кроме того, также обязательно снимается ремень.

Новая муфта ставится в той же поочередности. Здесь также не стоит пользоваться ударными инструментами — это может вызвать поломки. После инсталляции, элемент рекомендуется проверить на месте. Надо повращать его в разные стороны, чтобы определить качество монтажа.

Внимание! Замену обгонного механизма надо проводить своевременно, чтобы продлить срок эксплуатации генератора. А поломка преобразователя тока приведет уже к более ощутимым затратам.

Замена элемента возможна вне стен автосервиса, но желательно доверить эту тонкую процедуру мастерам.
