Как правильно проверить высоковольтные провода тестером и без него

(полное руководство + признаки неисправности горит Check Engine, нормы сопротивления и методы диагностики)

Высоковольтные провода зажигания — важный элемент системы зажигания любого автомобиля. Именно они передают высоковольтный импульс от катушки к свечам, обеспечивая стабильную искру. Со временем изоляция проводов стареет, внутренняя жила повреждается, а контакты окисляются. Всё это приводит к пропускам зажигания, троению двигателя, потере мощности и повышенному расходу топлива.

Проверить высоковольтные провода можно самостоятельно — с помощью мультиметра, визуального осмотра и поиска пробоя в темноте. Эти методы позволяют определить состояние проводов и понять, нужно ли их менять.

Когда нужно проверять высоковольтные провода‐ основные симптомы неисправности.Потратите 15 минут, сэкономите десятки тысяч на капиталке.

Если один или несколько высоковольтных проводов повреждены, автомобиль начинает вести себя нестабильно. Вот ситуации, когда проверка проводов зажигания обязательна:

1. Троение двигателя на холостых

Мотор работает неровно, заметны вибрации, один или несколько цилиндров пропускают воспламенение. Это один из первых признаков проблем с зажиганием.

2. Провалы и рывки при разгоне

При нажатии на газ машина дергается, особенно в диапазоне 40–60 км/ч. Часто это происходит из‐за утечки напряжения из‐за трещины или пробоя изоляции ВВ провода.

3. Плохой запуск в сырую погоду

Если после дождя двигатель крутится долго и заводится хуже, а в сухую погоду работает нормально — почти гарантирован пробой изоляции.

4. Увеличение расхода топлива

Пропуски зажигания приводят к тому, что смесь не воспламеняется в цилиндре, и блок управления подает больше топлива. Расход может расти на 10–20 %.

5. Ошибка Check Engine (P0300‐P0304)

Эти коды означают пропуски воспламенения в одном или нескольких цилиндрах. Часто появляются именно из‐за неисправных ВВ проводов.

6. Снижение мощности

Даже один "мертвый" цилиндр снижает тягу на 20–25 %. Машина едет вяло, обгоны становятся опасными.

7. Запах бензина из выхлопа

Несгоревшая смесь выходит через выпускную систему и пахнет характерно сильно.

Если есть хотя бы один из этих признаков — начните диагностику с проверки высоковольтных проводов. Они — самый доступный и дешевый элемент цепи зажигания.

Можно ли ездить с неисправными высоковольтными проводами

Да, автомобиль поедет. Но последствия могут быть крайне неприятными:

• Перегрев и разрушение катализатора. Несгоревший бензин попадает в выхлопную систему. Стоимость ремонта — десятки тысяч рублей.
• Сильный износ свечей. Они заливаются топливом или перегреваются.
• Повышенный расход топлива и масла. Нарушается смесеобразование.
• Удары по катушке зажигания. Катушка работает с перегрузкой и быстрее выходит из строя.
• Провалы в управлении двигателем. Машина может «заглохнуть» в самый неподходящий момент.

Если проблема в ВВ проводах — затягивать нельзя. Их замена дешевле ремонта катализатора или катушки.

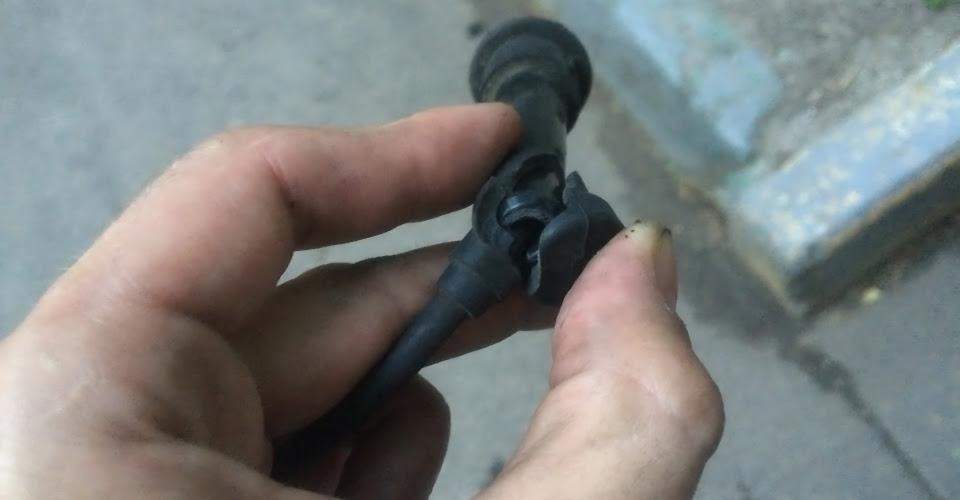

Способ 1. Визуальная проверка высоковольтных проводов

Это самый быстрый и простой метод — 5–7 минут. Позволяет выявить очевидные повреждения.

Ссылка: broneprovod‐izolyatsiya.jpg

title: Нарушение изоляции на проводнике

alt: Бронепровод с нарушенной изоляцией

Как выполнять проверку:

1. Заглушите двигатель и дайте ему остыть 5–10 минут.
2. Снимайте высоковольтные провода только за колпачок — тянуть за сам провод нельзя.
3. Осмотрите изоляцию по всей длине:
   • трещины,
   • прожоги,
   • следы оплавления,
   • перетирание,
   • потерю эластичности.
4. Проверьте состояние наконечников. Окисление ухудшает контакт, увеличивает сопротивление и вызывает пропуски.
5. Убедитесь, что колпачки не болтаются и сидят плотно.

Типичные дефекты:

• Микротрещины — изоляция дубеет от старости.
• Прожоги — провод касался горячего коллектора.
• «Мокрые» следы пробоя — искра выходит наружу.
• Окисление наконечников.
• Ослабленные колпачки.

Если есть визуальные дефекты — дальнейшая проверка мультиметром не обязательна: комплект подлежит замене.

Способ 2. Проверка высоковольтных проводов мультиметром

Ссылка: proverka‐multimetrom‐broneprovoda.jpg

title: Проверка сопротивления мультиметром

alt: Проверка бронепровода мультиметром

(самый точный способ)

Это основной метод, который показывает реальное состояние проводника внутри изоляции.

Инструкция:

1. Снимите каждый провод по очереди.
2. Установите мультиметр в режим измерения сопротивления (Ω), диапазон до 20 кОм.
3. Приложите щупы к металлическим контактам с обеих сторон провода.
4. Зафиксируйте показания.
5. Сравните сопротивление всех проводов между собой.

Нормы сопротивления высоковольтных проводов

Важный момент:

Даже если только один провод «вылетел» за пределы нормы — менять нужно весь комплект. Все провода одного возраста, и если один уже вышел из строя, остальные недалеко от этого.

Способ 3. Проверка проводов зажигания в темноте — поиск пробоя изоляции

Этот метод отлично показывает скрытые дефекты, которые нельзя увидеть ни глазами, ни мультиметром. Под нагрузкой высоковольтное напряжение ищет путь на массу, и если изоляция повреждена, искра «убегает» наружу.

Так вы обнаружите микротрещины, пробой под влажностью, слабые места на изгибах, которые проявляются только на работающем моторе.

Как выполнять проверку:

1. Загоните автомобиль в тёмный гараж или дождитесь ночи.
2. Побрызгайте высоковольтные провода водой из пульверизатора — влажность значительно усиливает пробой.
3. Попросите помощника завести двигатель.
4. Наблюдайте, не прикасаясь к проводам руками — напряжение достигает 40 000 В.

Что считается пробоем:

• голубые точки или вспышки на поверхности провода;
• светящаяся дорожка вдоль изоляции;
• искра, уходящая на металлические части двигателя;
• искрение между двумя проводами, лежащими рядом.

Если видно любой из этих признаков — провод неисправен и требует замены.

Сравнение методов проверки высоковольтных проводов

Каждый метод даёт разный тип информации, поэтому оптимальный подход — использовать их вместе.

Лучшая стратегия:

1. Начать с визуального осмотра.
2. Измерить сопротивление мультиметром.
3. Проверить в темноте, если проблема проявляется во влажность или под нагрузкой.

Так вы получите объективную картину и точно определите, нужен ли ремонт или замена.

Какое сопротивление должно быть у высоковольтных проводов — таблица норм

Разные производители используют разные типы жилы и резистивных элементов, поэтому нормы сопротивления могут отличаться.

Ниже — усреднённые значения, подходящие для большинства автомобилей:

Главные выводы:

• Важно не только абсолютное значение, но и равномерность сопротивления между всеми проводами комплекта.
• Разброс больше 2–3 кОм приводит к разной энергии искры и нестабильной работе двигателя.
• Если один провод «вышел за пределы» — менять нужно весь комплект, а не один.

Что делать после проверки высоковольтных проводов

В зависимости от результатов диагностики возможны разные сценарии:

✔ 1. Все провода в норме

Сопротивление в пределах, дефектов нет, пробоев в темноте не наблюдается.
Проблема не в проводах.
Проверьте свечи, катушку, модуль зажигания, подсос воздуха или топливную систему.

✔ 2. Один из проводов вышел из нормы

Даже если только один провод показывает 12–15 кОм или «обрыв» — менять нужно весь комплект.
Причина проста: все провода одного возраста, и остальные скоро выйдут из строя.

✔ 3. Есть трещины, прожоги, окисление

Замена обязательна — внешние дефекты всегда прогрессируют.

✔ 4. В темноте виден пробой

Это самое надёжное доказательство, что провод неисправен. Ездить так нельзя — разрушится катализатор и возрастёт нагрузка на катушку зажигания.

Ссылка: broneprovod‐iskry.jpg

title: Искра на корпус заметна в темноте

alt: Бронепровод пробивает на массу в темноте

Срок службы высоковольтных проводов

ВВ‐провода — расходный материал. Средний ресурс:

• 60–80 тыс. км,
• или 4–5 лет эксплуатации.

После этого изоляция высыхает, резина дубеет, сопротивление растёт, и начинаются первые пропуски зажигания.

Как заменить высоковольтные провода правильно

Если диагностика показала, что хотя бы один провод неисправен, рекомендуется менять весь комплект, а не по одному. Это гарантирует одинаковые характеристики и равномерную работу системы зажигания.

Как выполнять замену:

1. Меняйте по одному проводу, чтобы не перепутать порядок цилиндров.
2. Всегда снимайте провод только за колпачок, не тяните за сам провод.
3. Убедитесь, что новый провод защёлкнулся на свече и катушке — должен быть характерный щелчок.
4. Укладывайте провода так, чтобы они не касались выпускного коллектора и острых краёв.
5. После установки заведите двигатель и убедитесь, что холостой ход стал ровным.

После замены автомобиль обычно начинает работать заметно стабильнее: пропадают провалы, снижается расход топлива, улучшается разгон.

Частые ошибки при проверке и замене ВВ проводов

Чтобы диагностика была точной, избегайте следующих ошибок:

❌ Проверка только одного провода

Нужно измерять и сравнивать все, а не один. Разброс важнее абсолютного значения.

❌ Измерение сопротивления на горячем двигателе

Показания будут завышены. Всегда проверяйте на холодных проводах.

❌ Замена одного провода вместо комплекта

Через 1–2 месяца из строя выйдут остальные.

❌ Использование дешёвых несертифицированных проводов

Они быстро трескаются и вызывают новые пробои.

❌ Тянуть провод за жгут

Это приводит к обрыву внутренней жилы.

Избегая ошибок, вы продлите жизнь катушке и свечам, а двигатель будет работать ровно.

Часто задаваемые вопросы

1. Можно ли проверить высоковольтные провода без мультиметра?

Да — визуальный осмотр и проверка в темноте позволяют выявить большинство проблем. Но мультиметр даёт точные цифровые данные.

2. Какое сопротивление считается нормальным?

Для резистивных проводов — 3–10 кОм. Спортивные — до 2 кОм. Карбюраторные — 1–4 кОм.

3. Что будет, если ездить с пробитым проводом?

Сгорит катализатор, «умрут» свечи, возрастёт расход топлива. Двигатель начнёт работать нестабильно.

4. Как часто нужно менять ВВ провода?

Каждые 60–80 тыс. км или 4–5 лет.

5. Почему важно менять комплектом?

Потому что все провода стареют равномерно. Один вышел из строя — остальные на очереди.

Итоговые выводы

Проверка высоковольтных проводов зажигания — обязательная процедура при любых проблемах со стабильностью работы двигателя. Диагностика занимает всего 10–15 минут, но позволяет предотвратить серьёзные поломки, включая разрушение катализатора и выход из строя катушки.

Лучший алгоритм проверки:

1. Визуальный осмотр.
2. Измерение сопротивления мультиметром.
3. Проверка на пробой в темноте.

Если провода показывают повышенное сопротивление, видны трещины или искрение — комплект нужно менять. Это недорогой и эффективный способ вернуть двигателю стабильность, мощность и экономичность.
