Ремонт заслонки печки Chevrolet Orlando

• 1. Признаки неисправности
• 2. Печка дует холодом
• 3. Отопитель дует горячим и холодным
• 4. Почему заслонка ломается
• 5. Способы ремонта заслонки
  • 5.1. Ремонт через окошко
  • 5.2. Ремонт со снятием торпедо
  • 5.3. Процедура ремонта со снятием панели

В русских реалиях исправно работающий отопитель в автомобиле зимой – это необходимость. К сожалению, не все иномарки хорошо себя показывают на холоде, и Шевроле Орландо тому не исключение. Его отопитель и так не предназначен под суровые зимы, а иногда и вовсе перестает дуть теплым. В 90% случаев причиной является неисправная заслонка печки. Решений проблемы два. Это замена или ремонт заслонки печки Шевроле Орландо.

Признаки неисправности

Основная масса проблем с печкой в Орландо связана с тягой заслонки. Производитель с целью экономии изготавливает эту тягу из дешевого пластика. Летом деталь работает нормально, но во время сильных морозов легко ломается.

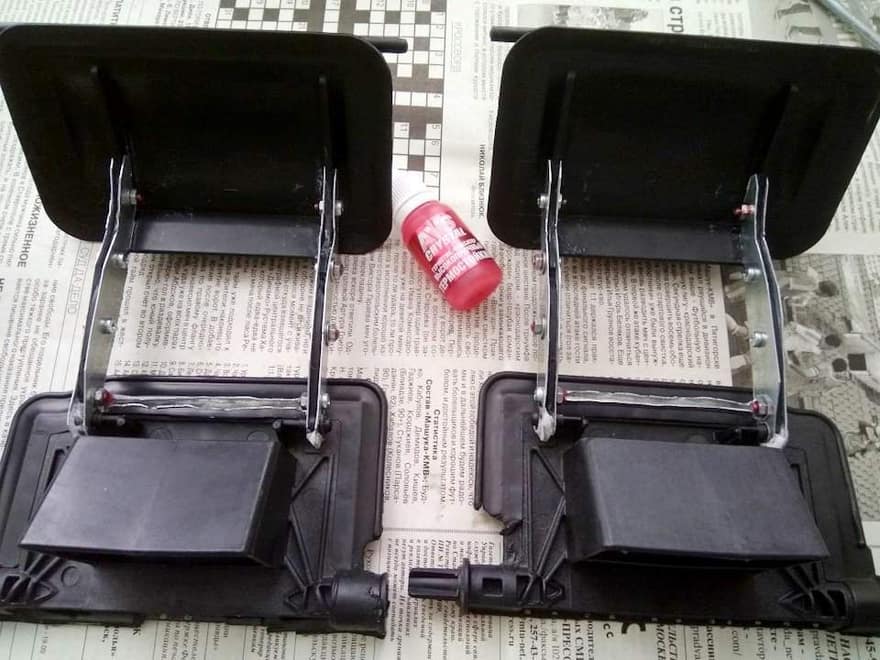

Снятые заслонки Орландо

Поломка тяги на Шевроле Орландо проявляется по‐разному. Выявить проблему можно по следующим признакам:

• печка слабо дует теплым воздухом из дефлекторов;
• идет холодный воздух, хотя выставлена максимальная температура;
• тепло в салон поступает с перерывом (5 минут греет, следующие 5 – нет);
• моторчик вентилятора занижает или завышает обороты, вращается нестабильно;
• моторчик не работает вовсе.

Печка дует холодом

В Шевроле Орландо установлен двухсекционный воздуховод. Каждая секция оснащается отдельной заслонкой. Они приводятся в действие тягами.

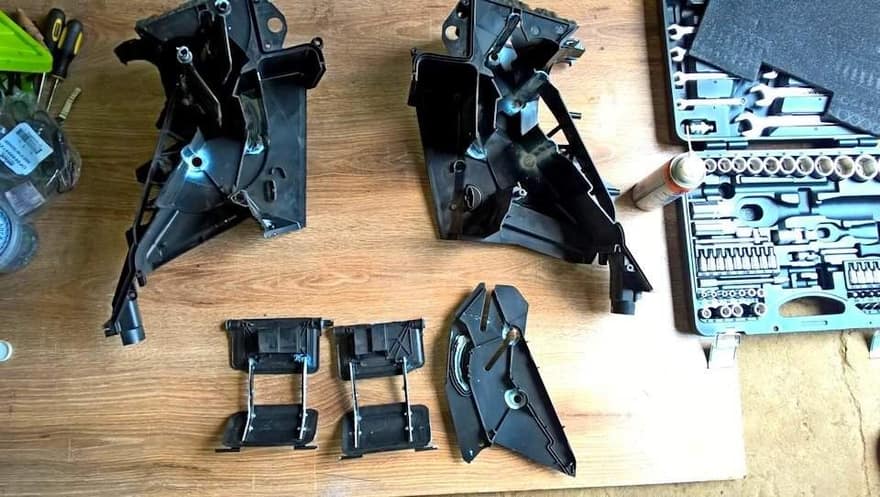

Корпус отопителя салона Орландо

Когда печка перестает греть, это значит, что сломались обе тяги. Обычно они опускаются в крайнее положение, где и остаются. Поэтому в ноги идет холод, а малая часть теплого воздуха направляется на лобовое стекло.

Отопитель дует горячим и холодным

Частая «болезнь» Шевроле Орландо. С водительской стороны в салон выходит холод, а тепло – с пассажирской, или наоборот. Это можно наблюдать, если сломалась или опустилась только одна тяга на одной из заслонок. Вторая при этом нормально управляется с помощью сервопривода. Поломку можно излечить своими руками (позже расскажем, как).

Почему заслонка ломается

При переключении режимов отопителя одна пара залсонок перекрывает воздушный поток, другая пара — открывает его. Так меняется скорость потока воздуха, который проходит через отопитель.

Если переключения выполняются на высоких оборотах вентилятора, воздушный поток создает напряжение на закрывающей паре заслонок, из‐за чего они ломаются. Если снизить воздушный поток, прежде чем переключать режим работы, печка будет служить долго.

К сожалению, именно в Орландо и родственных моделях General Motors управлять печкой нужно только так (для сравнения, на Опель Астра блок климата сам снижает обороты вентилятора при работе заслонок, что более логично).

Способы ремонта заслонки

Есть два варианта устранения проблемы:

• ремонт печки Шевроле Орландо через окошко (без необходимости снятия торпедо);
• со снятием печки.

Большинство автовладельцев пользуются именно первой схемой, так как здесь не требуется разбирать салон и снимать панель. Но иногда, в запущенных случаях, не обойтись без полной замены корпуса отопителя.

Ремонт через окошко

Для многих этот способ покажется варварским. Но что делать, если тяга ломается часто, а для ремонта нужно снимать всю консоль? Правильно: вырезаем окошко. Нужно набраться терпения, ведь придется паять, дырявить пластик, нагревать и резать. Работа в среднем займет не больше трех часов:

• Снимаем мини‐бардачок. Он находится под рулевым колесом в салоне. Достаточно снять бардачок с фиксаторов — тянем вверх, а затем снимаем к себе. В результате будет проход, через который можно удобно достать регулятор фар. Последний нужно сразу отключить от разъема.

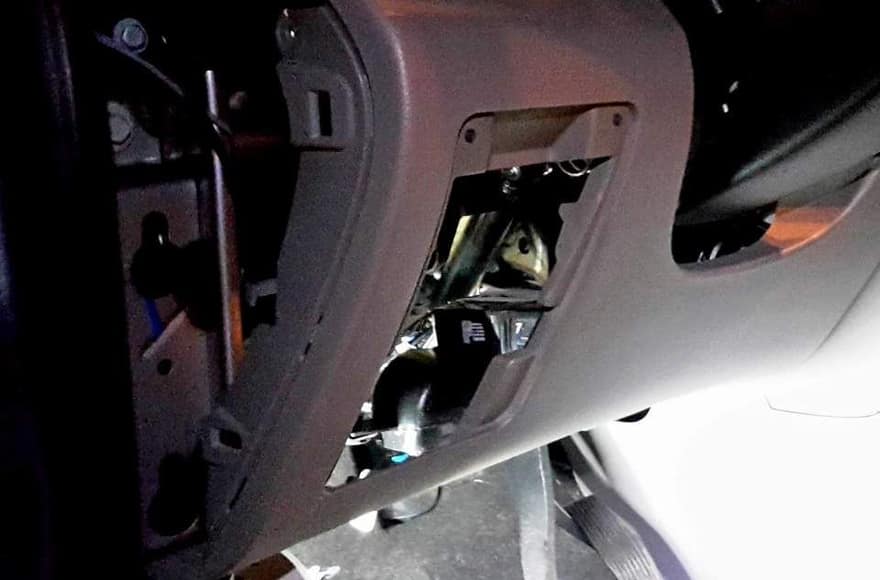

Разборка панели

• С помощью тонкой плоской отвертки поддеваем и вытаскиваем пластиковую боковую накладку.
• Откручиваем три крепежных болта и снимаем пластиковую панель.
• Снимаем патрубок на обдув ног.
• Извлекаем сервопривод.

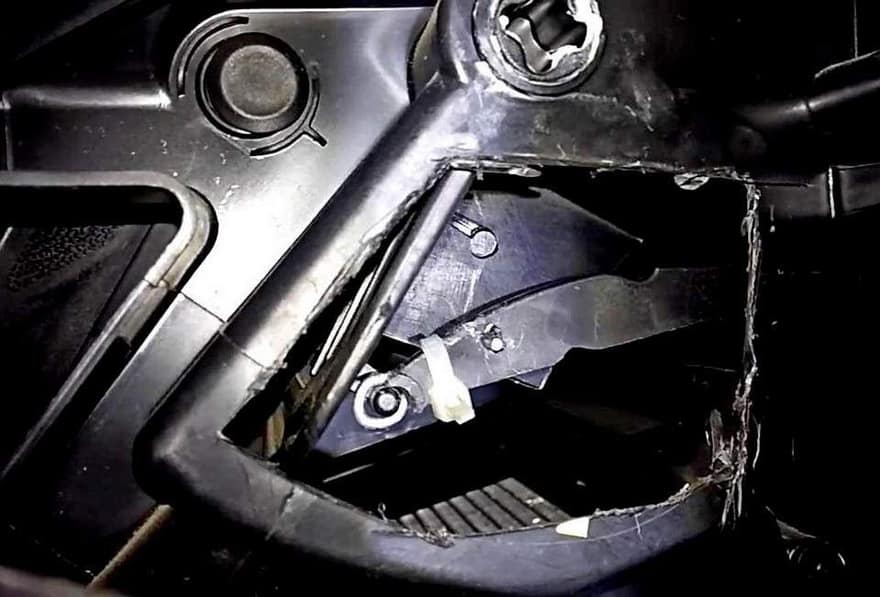

Отверстие для доступа к заслонкам

Чтобы проделать окно и добраться к нужным тягам, острым ножом (лучше нагретым) в пластике прорезаем аккуратное отверстие. После мы увидим сломанные тяги — их можно вырезать из куска металла, приложив старые как лекало. Главное, чтобы самоделка была в виде крючка.

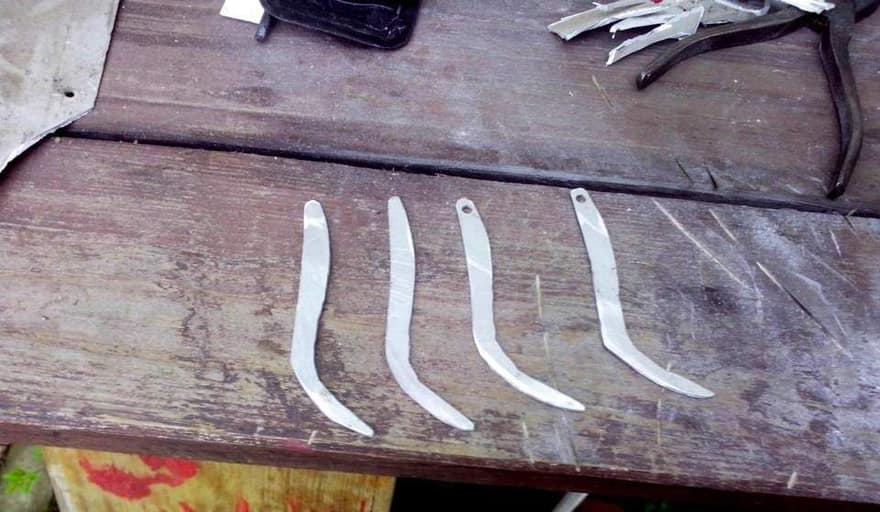

Самодельные тяги

Получившийся крючок сверлим и проделываем отверстие. Далее это приспособление устанавливаем в заслонку. Для надежности на концах крючка можно установить шпильку с гайками.

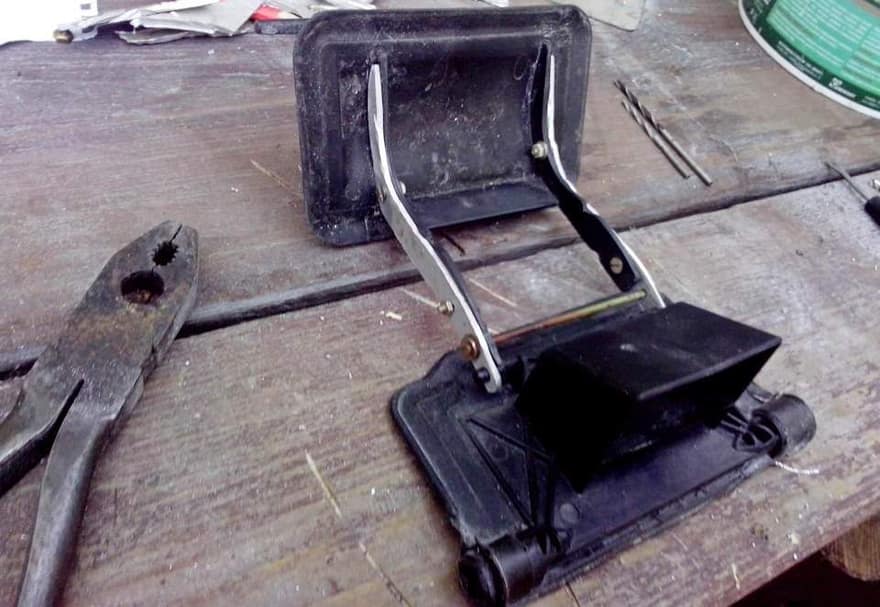

Продолжение ремонта

Остается только проверить работу заслонки Шевроле Орландо и закрыть окно в пластике герметиком. Затем собрать панель в обратном порядке.

Ремонт со снятием торпедо

Тем, кому не подходит варварский ремонт отопителя Шевроле Орландо, предлагается цивилизованный способ. Запаситесь временем, а самое главное — терпением.

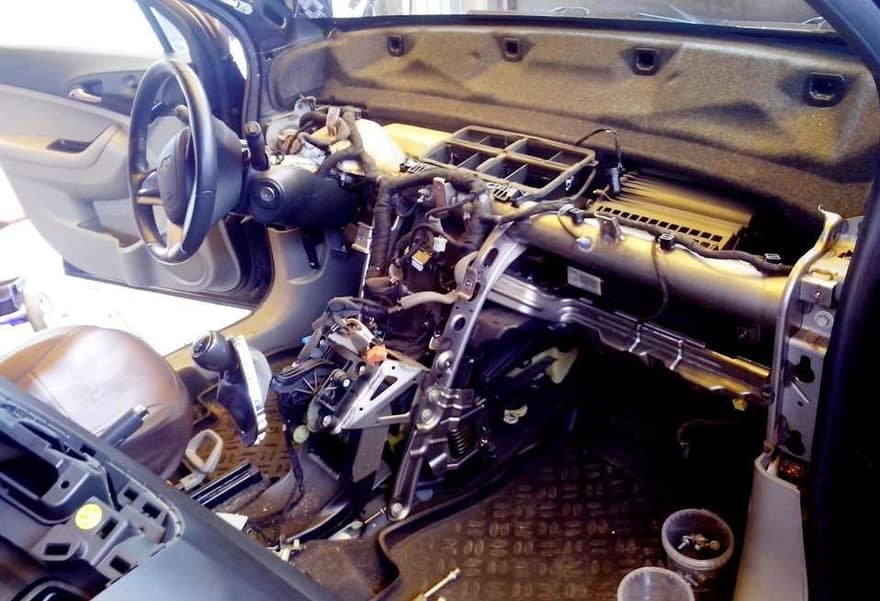

«Мы не ищем легких путей!»

Нам нужно целиком достать торпедо. Снять нужно тоннель между креслами, усилитель под панелью и сам корпус отопителя. На ремонт печки этим способом в автосервисе требуется полдня. У нас, неподготовленных, на это уйдет целый день, так что лучше начинать с раннего утра.

Обратите внимание: купить заслонку отдельно нельзя — она идет только в комплекте с отопителем. Но так как печка в сборе стоит дорого, а тяги ломаются часто, разумнее их отремонтировать.

Процедура ремонта со снятием панели

Автомобиль ставим на ровной площадке так, чтобы был нормальный доступ к обоим сторонам. Обе двери (пассажира и водителя) должны открываться максимально широко. Далее:

• прижимая с краев стенки перчаточного ящика, снимаем его;
• через проем отсоединяем разъемы электроники;
• извлекаем встроенное оборудование (все, что попалось глазу – консоль внутри должна быть пустой);
• плоской отверткой поддеваем внутри пластиковые вставки в центральной части консоли и снимаем их;
• справа и слева от проемов дверей извлекаем пластиковые треугольники, откручиваем торпеду (такая же процедура проводится и с крепежами в центре панели);
• извлекаем консоль (не забываем снять защитную балку, выводя панель из салона).

Так мы получим доступ к тяге. Остается только отремонтировать ее по вышеописанному методу (вырезать металлические крюки) и установить все обратно.

Важно знать! Для Шевроле Орландо отдельно заслонку в продаже вы не найдете. Но идеально походит тяга от Шевроле Лачетти. Это совет для тех, кто не хочет заморачиваться и вырезать тягу из металла.

Если у вас Орландо, и раньше вы не сталкивались с проблемой заслонок – значит, у вас еще все впереди. Еще год-два, и печка даст о себе знать. Резать ли окошко? Большинство делает так, но решать вам. Швы закроет накладка – ничего не будет видно, а доступ теперь будет всегда. Что касается самой тяги, многие не доверяют запчастям «Лачетти» и делают их сами. Металл есть металл, и никакой пластик не будет прочнее. Если хотите сделать просто и на века — вырезайте окошко и ставьте стальные тяги. Больше холод зимой вас не потревожит!
