Замена рабочего цилиндра сцепления

Замена рабочего цилиндра сцепления

24.07.2019 31647

1. Причины поломок рабочего цилиндра автомобиля
2. Основные признаки неисправности РЦС
3. Замена цилиндра сцепления: пошаговая инструкция
4. Когда лучше провести ремонт рабочего цилиндра сцепления?

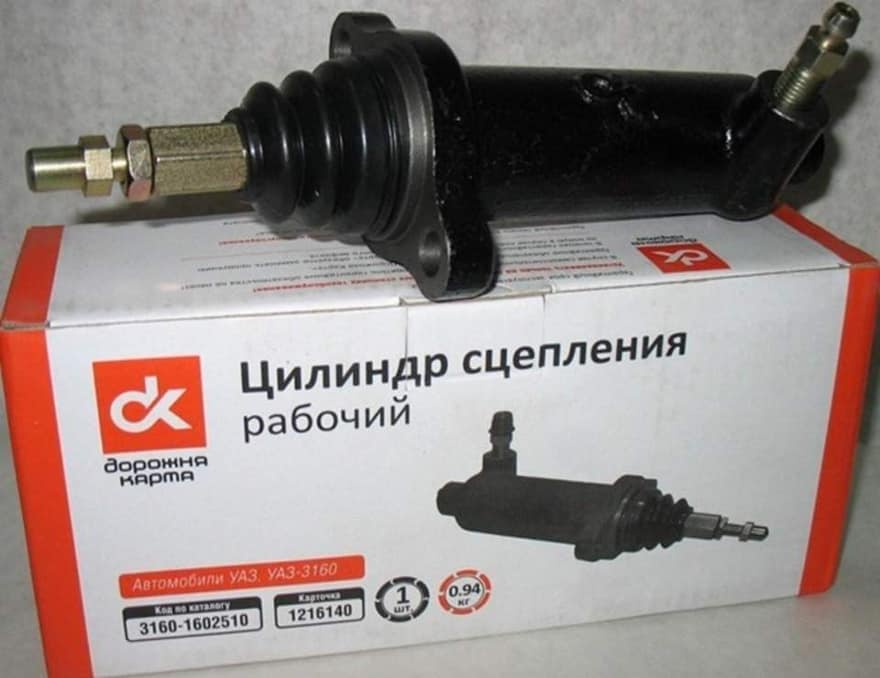

Автомобильное сцепление бывает нескольких типов, и сейчас самыми распространёнными считаются гидроприводные аналоги. Однако они конструктивно сложнее традиционных механических устройств, так как принцип их действия связан с движением жидкости под давлением. Замена рабочего цилиндра сцепления(или РЦС) — обычная процедура для автовладельца с гидроприводом.

Причины поломок рабочего цилиндра автомобиля

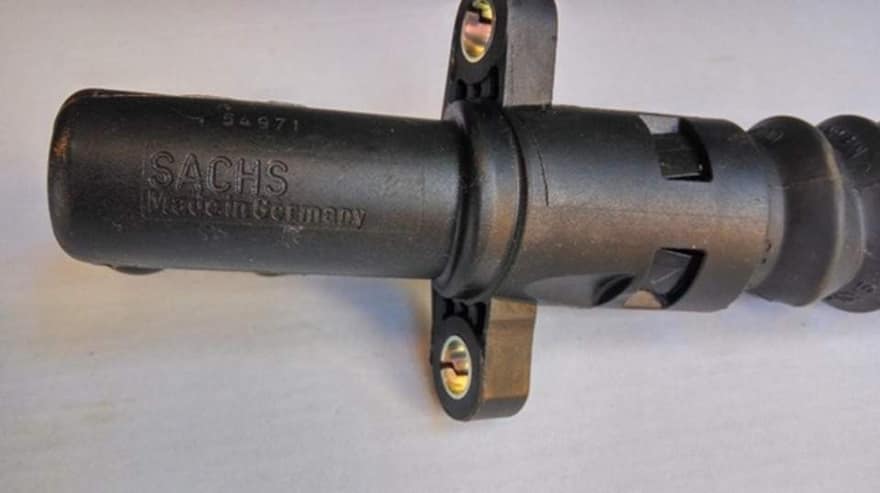

Материал, из которого изготовлен корпус детали, имеет важное значение. Сегодня цилиндры делают не только из стали или чугуна — как раньше. Чаще стали использовать алюминий и даже полимер. Однако такие мягкие изделия не будут отличаться надёжностью.

Ремонт штока сцепления необходим при следующих проблемах:

утечки (возникают из-за износа уплотнительных колец или при нарушении целостности соединительных трубок);
трещины на корпусе детали;
поломки пружины РЦС.

Шток включает в себя несколько составных деталей, каждая из которых может получить повреждение. Толкатель, поршень, манжеты, пружина — всё эти компоненты постоянно под нагрузкой, поэтому вероятность их поломки велика.

Основные признаки неисправности РЦС

На проблемы с цилиндром указывают такие симптомы:

уровень жидкости в бачке снижается, под машиной образуются пятна;
педаль начинает проваливаться при нажатии, сцепление нормально не работает;
возникают сложности с переключением или выключением скоростей, регулировка привода совершенно не помогает.

Мастера рекомендуют в первую очередь обращать внимание на работу педали. Мягкий её ход или провал сразу должны насторожить, хотя это не повод для немедленного ремонта гидропривода.

Зато причина для диагностики — нужно осуществить прокачку сцепления. Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из‐за нарушения герметичности манжет.

Замена цилиндра сцепления: пошаговая инструкция

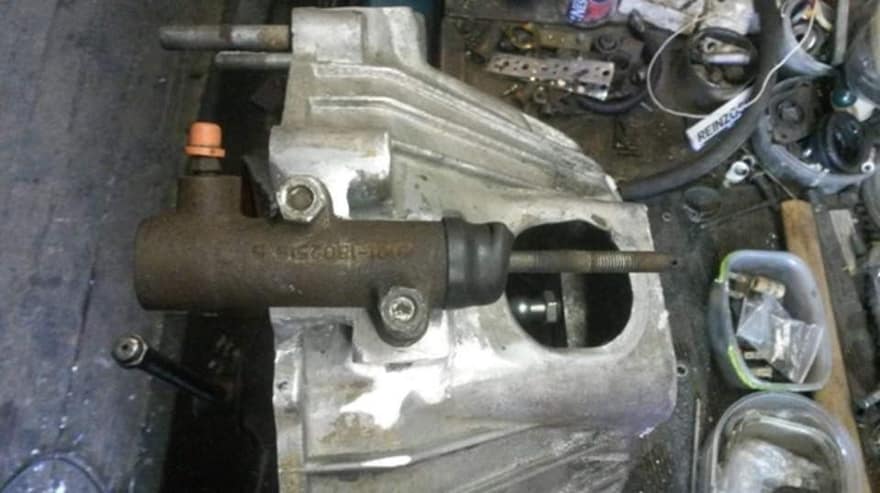

Мы расскажем об алгоритме, предполагающем снятие и проверку главного цилиндра — не только рабочего. Конечно же, главный цилиндр можно не снимать ‐тогда будет достаточно залезть под машину и снять только РЦС. Он расположен на самом картере сцепления. Вот только зачем 2 раза проводить ремонт? Может быть неисправен и главный цилиндр, поэтому стоит и его проверить заодно.

Почти на всех моделях авто процедура проводится одинаково.

Подготовим инструменты:

набор головок, накидных и гаечных ключей — «8», «10», «13», «17»;
плоскогубцы, молоток;
медицинская груша для выкачивания жидкости;
отвёртки.

Каким инструментом сподручнее работать, решает сам человек уже на месте. Прикипевшие, полусорванные гайки и болты легче снимать накидным ключом, но им сложнее работать в узких, тесных зонах. Для головок надо подготовить удобный, в меру длинный вороток. Ржавые крепления перед снятием лучше обработать лёгкими ударами молотка со всех сторон.

Готовим чистую тормозную жидкость объёмом1–2 литра. Сливаем жидкость из бачка — её откачиваем грушей. На некоторых моделях также надо демонтировать радиаторный бачок, который держится на металлическом большом хомуте, так как он мешает работать.

Дальнейшие действия:

снять опустевший бачок сцепления — тоже держится на хомуте, но уже поменьше;
демонтировать трубки и шланги, обязательно протереть от пыли, грязи;
открутить крепление алюминиевой трубки ГЦС, снять её;
снять ГЦС;
вытащить магистраль, ведущую в РЦС;
открутить 2 фиксационных болта рабочего цилиндра, снять вместе с креплением пружины, используя плоскогубцы;
демонтировать РЦС.

Устанавливаем в обратной последовательности. Соединения нового РЦС надо закручивать крепко, чтобы жидкость не уходила. Регулировочные гайки со старого цилиндра можно вывернуть и поставить на новый элемент. Они навинчиваются до того же уровня, что на старом штоке устройстве. Также целесообразно поменять алюминиевые магистрали — тем более, если их качество сомнительно.

После установки нового цилиндра прокачайте гидропривод. К специальному штуцеру для прокачки на РЦС (обычно закрыт защитным колпачком)надо подсоединить шланг, который вторым концом опускается в ёмкость. Перед этим прокачивающий штуцер надо открутить на несколько оборотов — полностью не снимать! Бачок сцепления наполнить жидкостью. Выжимать муфту, пока не перестанут выходить пузырьки воздуха. Если чистая жидкость так и не пошла после 5–6 нажатий, надо отрегулировать привод.

Советуем привлечь помощника. Один человек садится в машину, начинает качать педаль муфты. Второй внимательно следит за качеством жидкости и уровнем бачка.Уровень не должен опускаться чересчур низко, так как это приведёт к повторному завоздушиванию системы. Выжим педали происходит до тех пор, пока весь воздух не выйдет.

Есть и другой способ прокачки, более быстрый. Нужно создать давление внутри бачка сцепления - например, используя накаченную камеру от покрышки. В некоторых случаях, чтобы не возиться с камерой, достаточно дунуть через чистую марлевую тряпку в бачок. Обычно 2-3 наддувов хватает для прокачки гидравлического сцепления на «Жигулях».

Когда лучше провести ремонт рабочего цилиндра сцепления?

Замена цилиндра — это крайняя мера. Поступающие в продажу ремкомплекты все менее надёжны. Но определить, подлежит ли деталь ремонту, можно только после снятия и разборки РЦС. Надо проверить внутренние механизмы, особенно сальники и пружину. Если большая часть деталей испорчена, лучше ремонт не проводить. Естественно, на свалку пойдёт и цилиндр, корпус которого имеет даже мелкую трещину. Кроме того, желательно сразу заменять полимерные и алюминиевые модели.

Для удобства разборки цилиндр крепят в тисках — если он металлический. Все соединения штока и корпус надо тщательно очистить от грязи и масла. Это даст возможность определить проблему ещё до разборки. Использовать для промывки нужно только чистую тормозную жидкость, но никак не бензин или солярку!

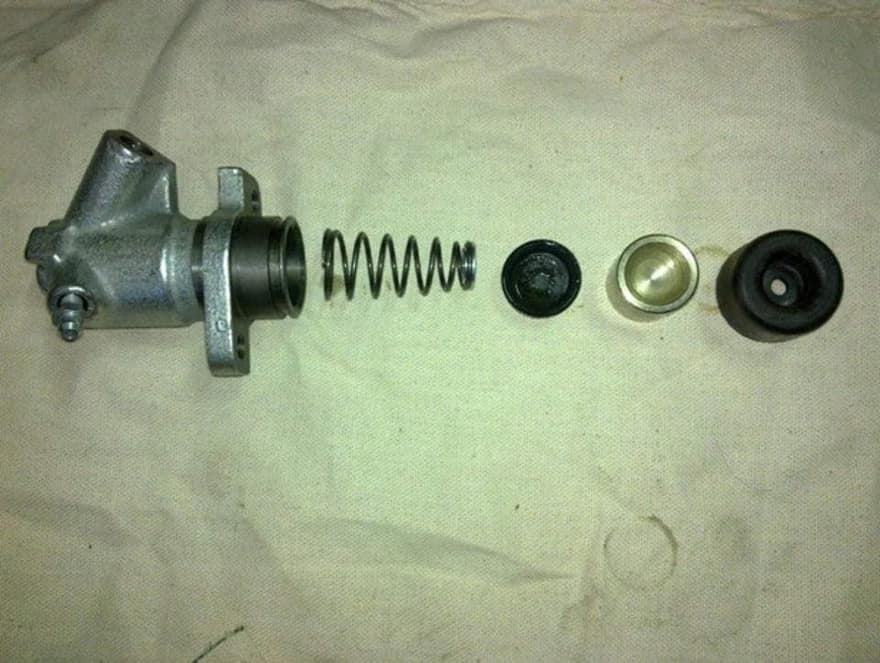

Сначала демонтируют защитный колпачок вместе с толкателем, затем стопорное кольцо и уплотнительные манжеты. После этого можно проверить работу пружины. Следует убедиться в чистоте отверстия штуцера выпуска воздуха, отсутствии повреждений наружной поверхности поршня и внутренней части корпуса РЦС.
