Замена ремня ГРМ Рено Логан

Рено Логан - бюджетный автомобиль с простой конструкцией, ремонт которого не требует много времени, а потому является дешёвым. Даже полноценная замена ремня ГРМ Логан на оригинальный новый компонент не потребует серьёзных затрат и не влетит автовладельцу «в копеечку».

Когда нужно менять ремень ГРМ на Renault Logan?

При обрыве ремня ГРМ всегда происходит встреча клапанов с поршнями. Клапаны загибаются и перестают выполнять возложенную на них функцию.

Согласно регламенту автопроизводителя, проверка состояния зубчатого ремня осуществляется один раз в 15 тыс. км, а замена — с периодичностью в 60 тысяч. Но в российских условиях на Рено Логан замену ремня ГРМ лучше выполнять уже после 45–50 тыс. км пробега либо 1 раз в 4 года — если за этот период машина не накрутит пробег в полсотни километров.

Нельзя продолжать ездить на автомобиле после 60 тыс. км пробега со старым ремнем, даже если внешне он и ролик (ролики) выглядят идеально.

Внутренние повреждения, возникающие из‐за естественного старения, вы не определите на глаз.

Ремень меняется досрочно, если:

• на его поверхности следы масла;
• заклинила помпа или ролик ГРМ;
• есть внешние признаки нарушения целостности ремня: трещины, отслаивания, надрывы;
• ремень перескочил на один или несколько зубьев.

Попадание масла на ремень очень опасно. Под его воздействием резина быстро разрушается, обрыва вряд ли удастся избежать. Необходимо не только поменять ремень, но также выявить и устранить причину, по которой смазка попала под крышку ГРМ. Чаще всего это происходит из‐за износа сальников валов.

Артикулы

Автомобили Renault Logan для российского рынка оснащались бензиновыми силовыми установками 3 видов:

• 1.4 литра K7J (75 л.с. и 8 клапанов);
• 1.6 литра K7M (84 л.с. и 8 клапанов);
• 1.6 литра К4М (102 л.с. и 16 клапанов).

Рестайлинг 2008 года не затронул силовые установки, компонент ГРМ остались прежними.

В связи с тем, что на первых двух моторах стоит по одному распределительному валу, а на третьем — два распредвала, ремни имеют разное число зубцов и разную длину.

У двигателей K7J и K7M ремни имеют по 96 зубьев. Они считаются заменяемыми. Их оригинальные номера таковы:

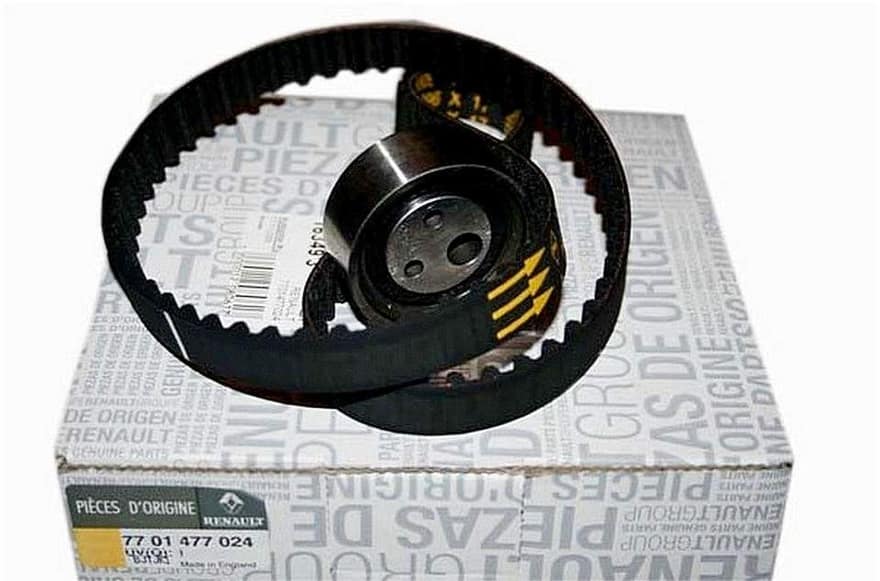

• ремкомплект, включающий в себя ремень, ролик и помпу: 7701472725;
• ремень: 7700273279,7700273280, 7700273611, 7700273650, 8200537021;
• ролик: 7700273277, 8200102612, 8200211784;

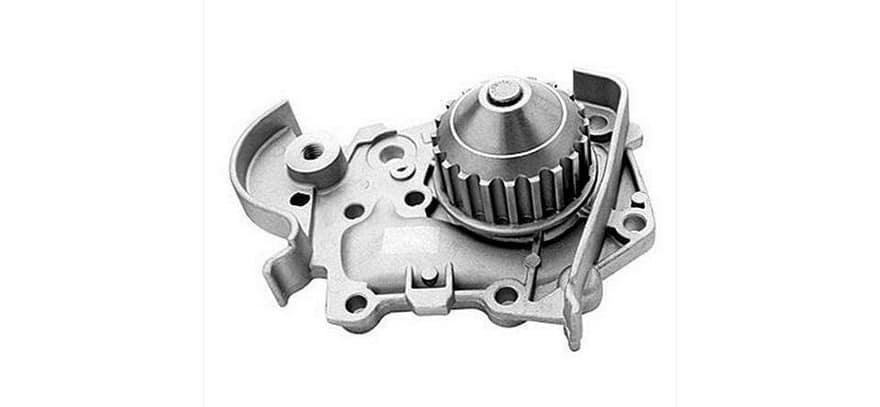

• помпа: 7700861686, 8200146298.

Ремнем ГРМ приводится в действие и водяной насос (помпа), поэтому менять нужно и эту деталь. Не поменять помпу равносильно тому, что не заменить ролик.

На 16-клапанном К4М другая ГБЦ, в которой два распределительных вала. В приводе ГРМ-механизма уже 2 ролика, сам ремень - более длинный (132 зуба). Но помпа точно так же приводится в действие зубчатым ремнем, а значит, менять нужно и ее.

Оригинальные номера:

• комплект ГРМ без помпы: 130C17529R, 7701477014;
• с помпой: 7701471974;
• ремень: 7700101248, 7700113558, 8200537026;
• натяжной ролик: 77 00 108 117, 8200244615;
• паразитный (ведущий) ролик: 7700 107 150;
• помпа: 7700105176, 8200428447.

Как поменять ремень ГРМ на Логане?

Рассмотрим процедуру замены на восьмиклапанном двигателе. Понадобится:

• домкрат;
• подпорка для поднятой машины;
• набор инструмента;
• динамометрический ключ;
• запчасти (комплект ГРМ).

Порядок выполнения работ таков:

• Поднимите автомобиль на подъемнике или поддомкратьте его со стороны правого переднего колеса. Установите подпорку и уберите домкрат.

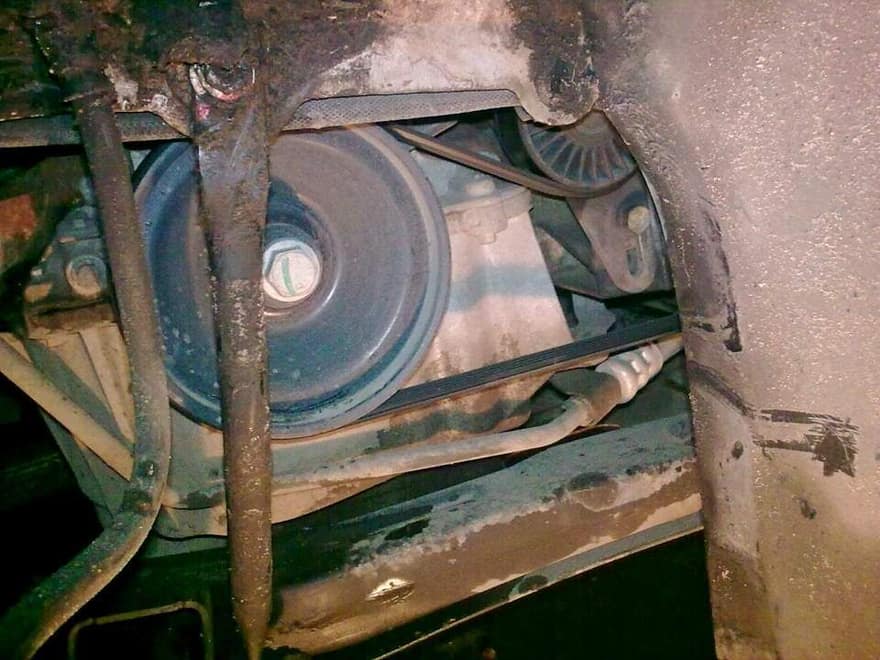

• Снимите колесо, защиту двигателя и пластиковый подкрылок, так как он мешает откручивать шкив коленвала.

• Теперь отворачивайте гайку на 18, крепящую шкив. Для фиксации вала на МКПП включите высшую передачу и держите в нажатом положении тормозная педаль. Тут без помощника не обойтись никак.
• Под масляный поддон двигателя поместите широкую доску и немного поддомкратьте силовой агрегат. Доска нужна, чтобы домкратом не повредить поддон.
• Двигатель крепится на раме подушкой на 3 болтах. Открутите их и еще 2 болта, которыми опора крепится к лонжерону. Все болты на 16.
• Демонтируйте подушку двигателя.
• Снимите ремень генератора при помощи ключа на 13.
• Теперь демонтируйте верхнюю часть кожуха ГРМ, которую держат шесть болтов на 13 и на 10 мм. Затем нижнюю, ее держат 2 болта на 8 мм.

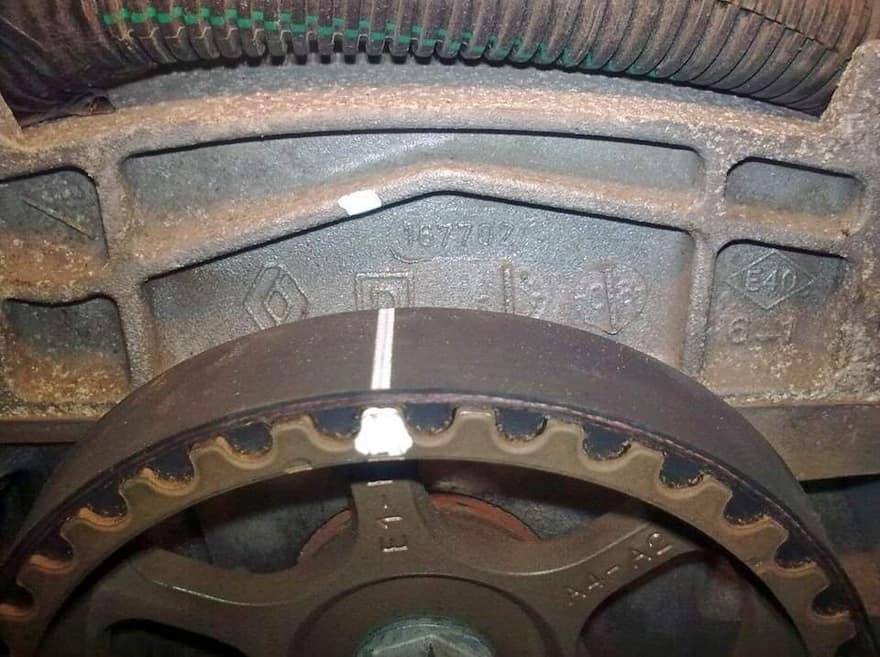

• Выставьте коленвал в положение ВМТ первого цилиндра (при этом метка шестерни распредвала станет напротив буквы D, выбитой на ГБЦ).

• Открутите натяжитель ремня, который крепится с помощью болта на 16 мм.

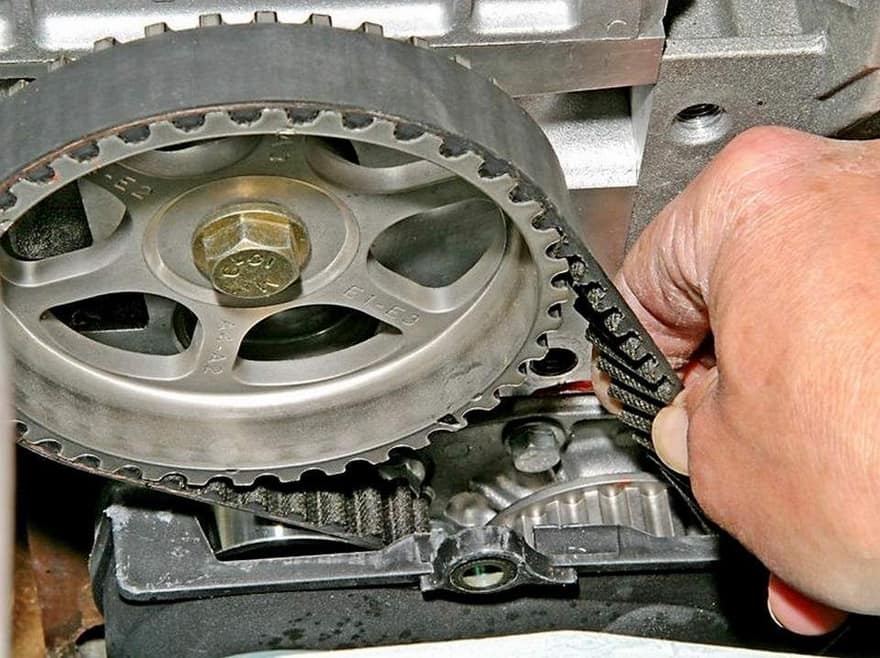

• Теперь снимите старый ГРМ‐ремень и его ролик.

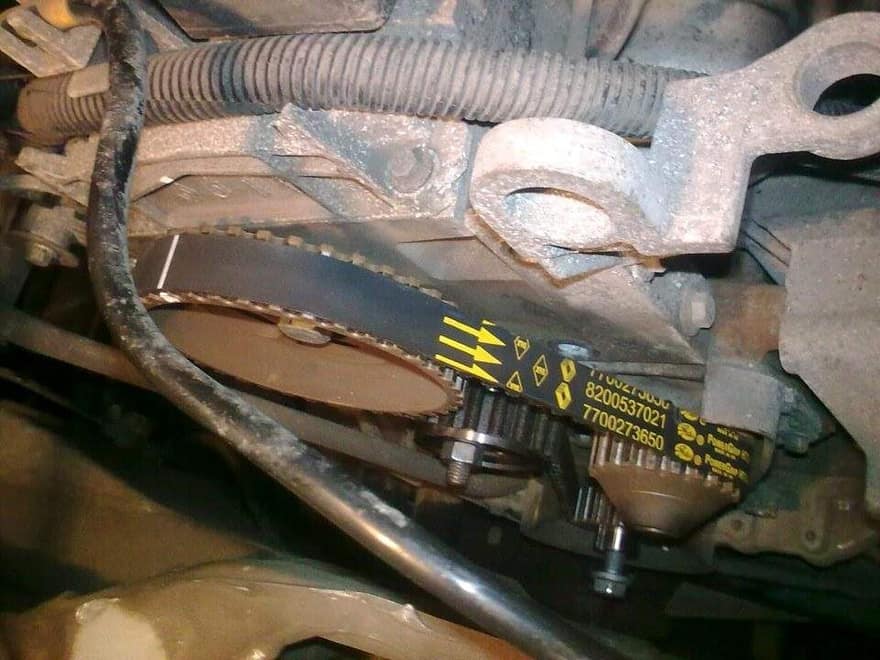

• Установите новые запчасти. Обратите внимание на метки с внутренней стороны ремня — они должны соответствовать меткам на шестернях коленчатого и распределительного валов. На наружную часть ремня нанесена стрелка, по которой ремень должен вращаться при работе.

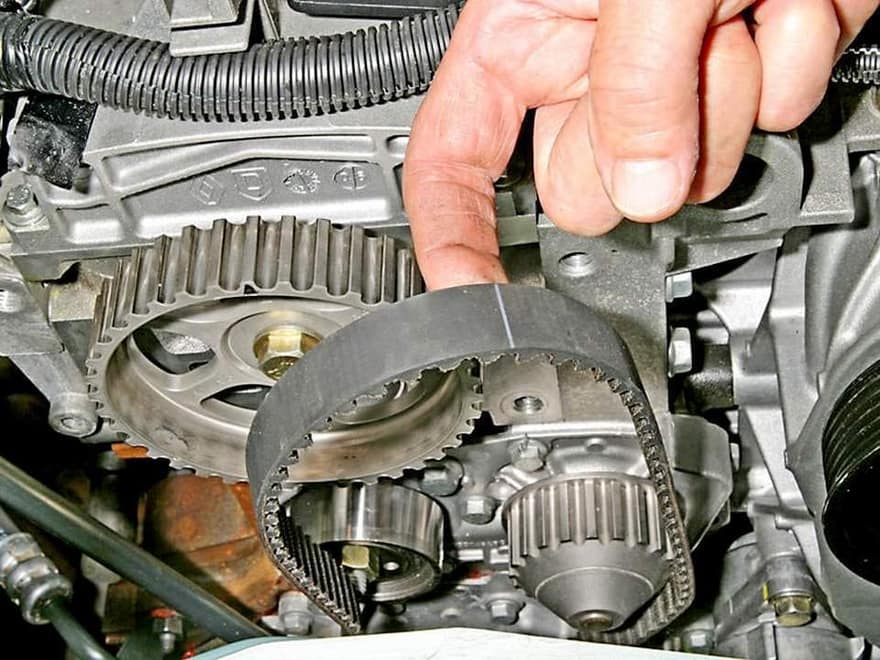

• С помощью нового ролика натяните ремень. Правильное натяжение не допускает выворот ремня более чем на 90 градусов.

• Проверните несколько раз коленвал и посмотрите, не сбились ли метки.
• Если все в порядке, выполняйте сборку в обратном порядке.

Есть ли разница в ремонте моделей на 8 и 16 клапанов?

Разница есть. Первый момент - это количество роликов (на 16 клапанах их 2), второй — наличие меток, по которым производится установка. На 16‐клапанной модели важно правильно выставить 2 распредвала относительно друг друга. Для этого нужны дополнительные инструменты: шаблон для фиксации валов, стопорящий коленвал болт, шестигранные ключи. С 8‐клапанной машиной сладить проще.

Как выполняется замена ремня ГРМ Renault Logan на 16 клапанов, показано на следующем видео:
