Применение центральной пружины, привод на гидравлике, непосредственное воздействие на выжимной подшипник — особенности муфты автомобиля североамериканской фирмы FMC. Грамотная замена сцепления Форд Фокус 2, конструктивно сложного механизма, невозможна без полного снятия коробки передач.

Когда нужно менять сцепление автомобиля Ford Focus II?

По заверениям производителя, их сцепление ходит не менее 150 тыс. км. Но всё зависит от искусства езды. Частые старты с пробуксовкой, агрессивное управление, сильная загруженность машины — всё это снижает эксплуатационный резерв механизмов.

Таким образом, учитывая ещё тяжёлые российские дороги и некачественные технические жидкости, используемые для смазки трущихся деталей, замена сцепления Форд Фокус должна выполняться не реже одного раза за каждые 2 года эксплуатации.

Признаки неисправности сцепления и причины поломок

Один из главных симптомов неисправной муфты на этом автомобиле - когда при нажатии педали крутящий момент на привод передаётся в самом конце или при почти отпущенной муфте. Если прислушаться, можно распознать шум выжимного подшипника - скрежет. Известны случаи вытекания тормозной жидкости. Ещё мотор начинает глохнуть при торможениях, попытках резко ускориться. Классический признак — рывки при нажатии педали.

Поломки сцепления связаны с устареванием деталей, подверженных высокой нагрузке. Свою лепту вносят несвоевременное обслуживание, использование поддельных расходников, неграмотное вождение.

Вот что конкретно происходит на автомобиле Ford Focus 2 уже через 14 месяцев езды:

  • трескается ведомый диск, так как ослабевают заклёпки прикреплённых к нему накладок;
  • появляются задиры на фрикционной поверхности;
  • повреждаются сальники и прокладки коробки передач.

Всё это отрицательно сказывается на работе узла. Например, вытекшее из КПП масло попадает на корзину. Это приводит к пробуксовке сцепления даже при незначительных нагрузках.

Какие инструменты понадобятся?

Чтобы заменить диск или другие повреждённые механизмы сцепления, потребуется обычный комплект инструментов — ключи, головки разных размеров. Лучше покупать оригинальные запчасти на замену или использовать качественные заменители. Обязательно нужно подготовить пустую ёмкость под отработку, ВД-40 для выкручивания заржавленных креплений, подставки.

Помимо этого, надо иметь при себе профессиональный набор:

  • трещётку;
  • монтировку с лопатообразным концом;
  • оправку для центрирования диска.

Привлеките помощника, так как вес коробки и её габариты велики. На профессиональных СТО используют оборудование, облегчающее демонтаж.

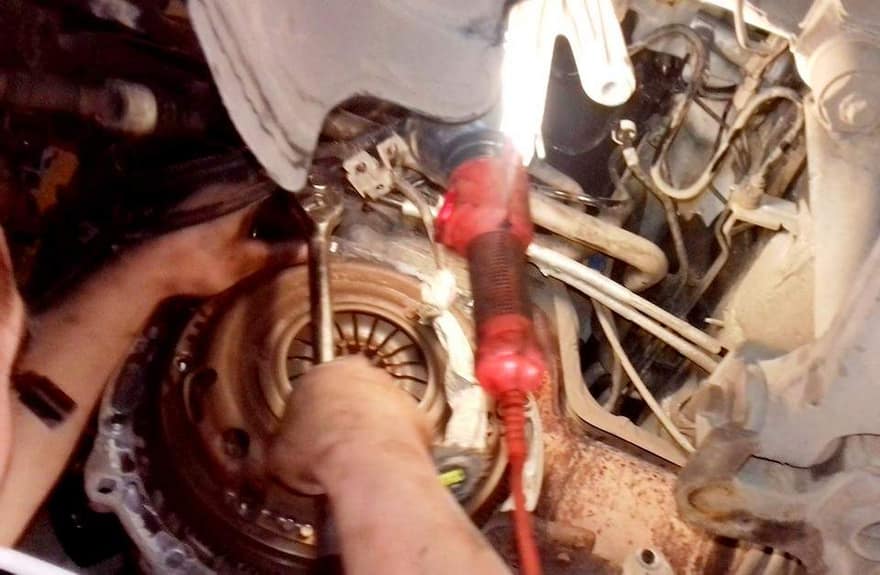

Процедура замены сцепления

Желательно доверить процесс замены мастерам автосервиса, поскольку на Focus сцепление сложное - надо демонтировать КПП и проводить много работы, требующей особых навыков.

Часто причиной самостоятельной замены становится желание сэкономить на услугах. Работы с бензиновым Ford Focus 2 1.6 с МКПП стоят около 5000 рублей, с дизельными версиями 1.8 — 7000 рублей, а для моторов 2.0 с DSG — 12 000 рублей.

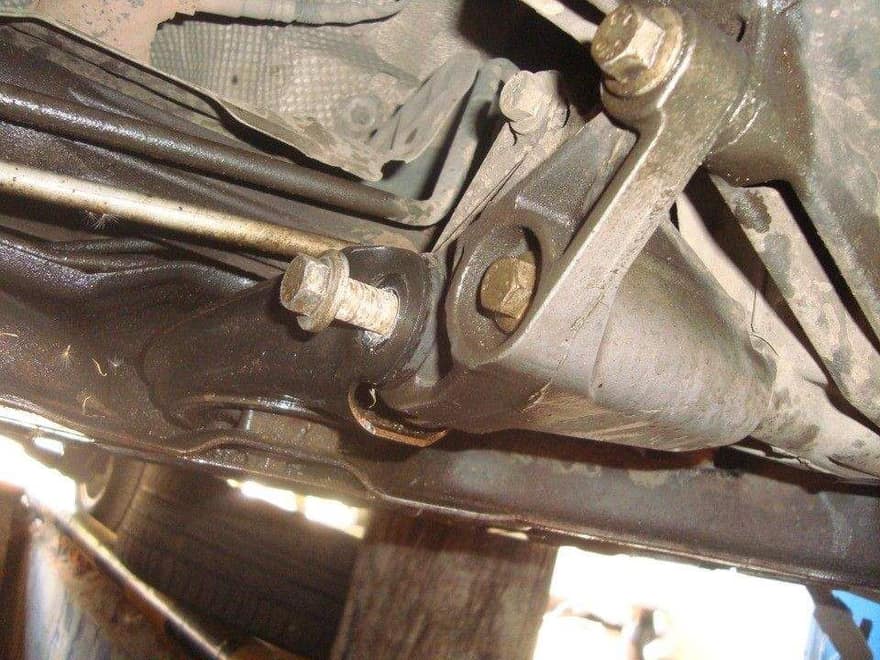

Перед демонтажем коробки передач надо обесточить аккумуляторную батарею. Дальнейшие действия:

  • снять воздушный фильтр, блок управления ДВС;
  • открутить крепление, удерживающее КПП сверху;
  • вытащить трубку гидропривода;
  • поднять машину на домкрате, установить подпорку, вывесить двигатель;
  • в салоне отсоединить тросы из-под рычага КПП;
  • слить отработку из коробки;
  • снять фиксаторы шаровых опор и ШРУСовые болты, вынуть колёсные приводы;
  • ослабить кронштейны;
  • вытащить КПП.

Сложность может вызвать снятие левого, короткого привода. Вытаскивается он из зацепления с коробкой с помощью монтажной лопатки. Рычаг создаст достаточное усилие для снятия стопорного кольца. Правый привод снимать легче, так как здесь нет стопора. Он крепится за счёт переходного подшипника.

Другая трудность касается болтов КПП. Все они разной длины, должны при сборке устанавливаться правильно. Чтобы всё прошло успешно, их рекомендуется маркировать. Один из болтов, самый длинный, сначала выкручивается на 2-3 оборота. После освобождения остальных крепежей он полностью вытаскивается вместе с коробкой. Делается это в целях безопасности, чтобы КПП неожиданно не сорвалась.

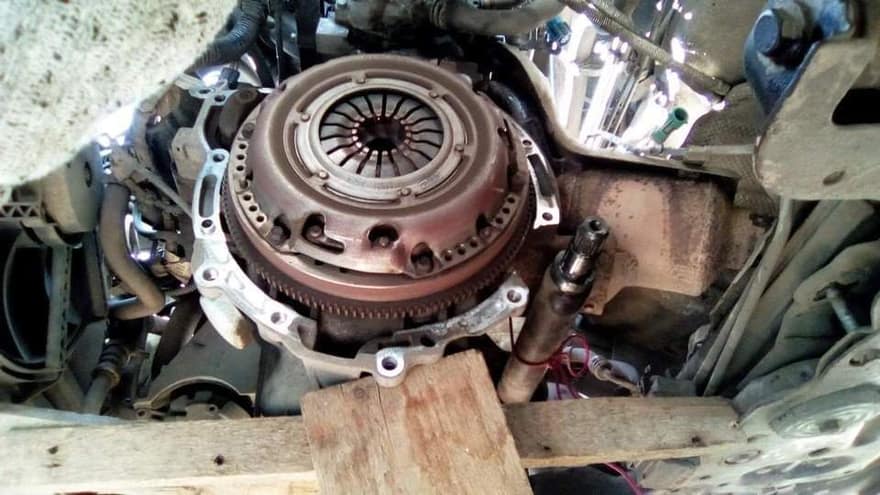

Разборка узла начинается с откручивания болтов, фиксирующих корзину. Она держится на 6 креплениях, выкручивать которые следует после прочной фиксации маховика. Обычно это делается с помощью монтировки или длинной отвёртки.

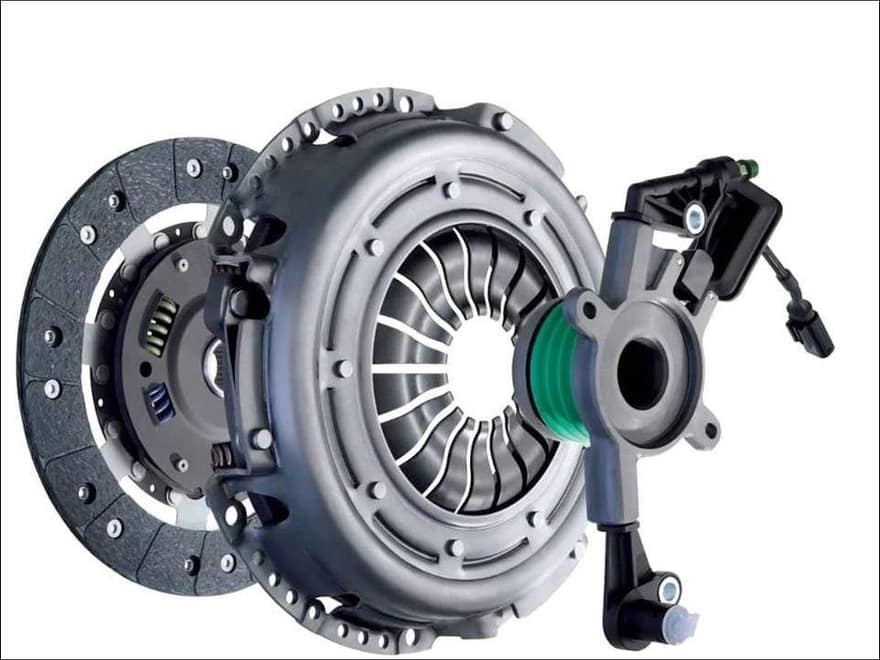

На разобранном сцеплении можно заменять повреждённые детали. На Фокусах стоит сложное фрикционное сцепление. Помимо основных механизмов, здесь присутствует диафрагменная пружина, обеспечивающая плотное прилегание и сглаживающая усилия крутящего момента. Рекомендуется проверить её состояние.

Установка корзины обязательно сопровождается отцентровкой по трём штифтам маховика. Поэтому нужна специальная оправка, имитирующая первичный вал. Без центровки коробка просто не встанет на место - придётся всё заново разбирать. В качестве оправки может быть применена также головка на 12, но она должна иметь длину в 50 мм, а её диаметр — составлять 15 мм.

В центровке нуждается также коробка. Её отверстия должны совпадать с элементами блока цилиндров двигателя. Кроме того, шлицы первичного вала нужно совместить с пазами корзины.

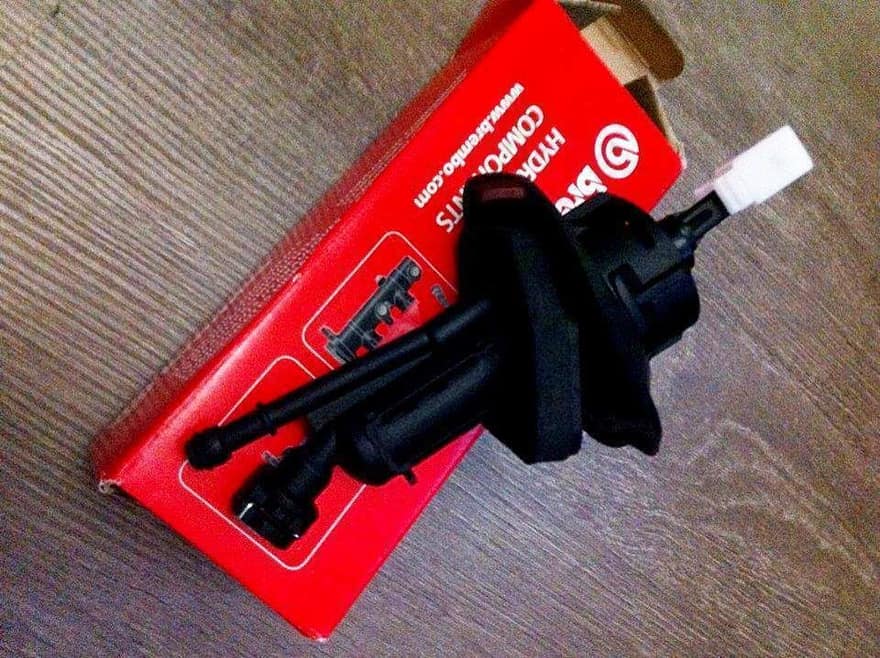

Замена цилиндра сцепления

Сцепление Фокуса имеет 2 цилиндра: основной и дополнительный. Первый, или главный, отвечает за создание давления и передачу его на второй, рабочий цилиндр. Находится он под торпедо, штоком соединён с педалью муфты. Рабочий цилиндр соединён с выжимным подшипником, расположен сзади корзины.

Замена или ремонт гидравлических цилиндров требуется в случае подтёков тормозной жидкости. Если повреждён главный элемент, вытаскивать коробку не нужно. Достаточно разобрать приборную панель, снизить уровень смазки в расширительном бачке и поменять цилиндр.

На завершающем этапе должна проводиться адаптация нового сцепления, если коробка типа 3 Powershift. От этого зависит плавность переключения скоростей.

Видео по замене сцепления на Фокус 2:
