Замена щеток генератора

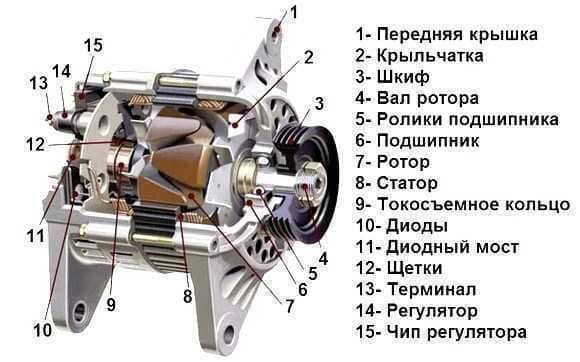

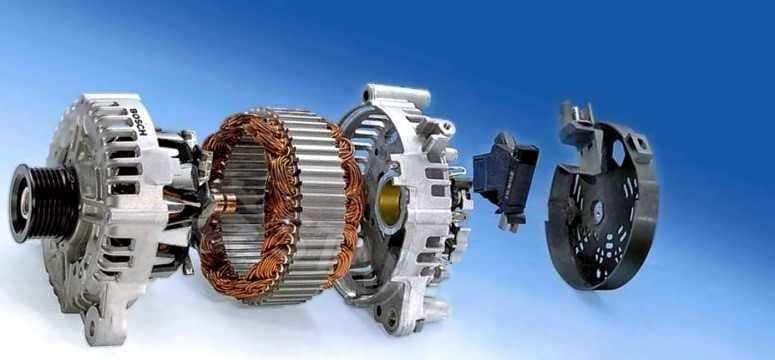

Автомобильный генератор предназначен для преобразования механической энергии вращения коленчатого вала двигателя в электрическую. Он выполняет две основные функции: подзарядки аккумулятора и питания выработанной электроэнергией систем электроснабжения автомобиля. В корпусе генератора переменного тока наряду с ротором и статором также размещены щеточный узел, регулятор напряжения и выпрямительный блок.

Щетки – наиболее уязвимый элемент генератора. В момент их контакта с токосъемными кольцами скорость вращения вала генератора достигает 12-14 тыс. об/мин, из-за чего возникает ускоренный износ контактирующих поверхностей. Своевременная замена щеток генератора позволяет предупредить поломку щеточного узла и обеспечить бесперебойное электроснабжение автомобиля в процессе движения.

Щётки генератора: какую функцию выполняют?

При контакте с расположенными на валу вращающегося ротора токосъемными кольцами щетки генератора передают ток от аккумуляторной батареи на обмотки возбуждения ротора. Так создаётся электромагнитное поле.

Под воздействием переменного магнитного поля вращающегося ротора в катушках обмоток статора наводится электродвижущая силаи создается переменный электрический ток. Ток, проходя через диодный мост (выпрямительный блок генератора) преобразуется в постоянный. Именно такой необходим для подпитки аккумулятора и обеспечения функциональности электрооборудования автомобиля.

Когда нужно менять щётки: основные признаки

Замену рекомендуется выполнять по мере их износа, но не реже 1 раза в 4 года (или по достижении пробега в 50 тыс. км). Однако в сложных условиях эксплуатации критический износ щеточных стержней, изготовленных из графита или его соединений с медью (бронзой, алюминием), может наступить раньше названного срока. Щётки должны выступать не менее чем на 5 мм (норма – 8-10 мм). Именно этот показатель является самым важным – замерив длину, можно понять, есть ли проблема.

На то, что нужна замена щеток, может указывать появление некоторых симптомов, в том числе:

  • отсутствие реакции стартера при повороте ключа зажигания в положение ON – это может произойти, если стержни перекошены, отсутствует их достаточное прилегание к поверхности токосъемных колец;
  • медленное вращение маховика двигателя стартером;
  • снижение мощности освещения салона, слабый или мигающий свет фар, габаритных огней;
  • внезапное отключение электроприборов;
  • быстрая разрядка аккумуляторной батареи, после которой зарядить ее становится практически невозможно.

Чтобы определить причину нарушений в работе генератора, необходимо провести точную диагностику неисправностей генератора и, в частности, щеточного узла.

Как проверить щётки генератора?

Щеточный узел, как правило, объединен с регулятором напряжения. Контакт с токосъемными кольцами ротора осуществляется за счет усилия пружин. Неисправность щеток генератора легко определить при визуальном осмотре (признак - длина выступающих концов менее 5 мм). Также нужно проверить диаметр токосъемных колец (норма – 14,2-14,4 мм, минимум – 12,8 мм). Не допускается наличие выработок на контактных поверхностях. Изношенные токосъемные кольца нужно менять.

Проблемы с генератором могут возникнуть также из-за повышенного сопротивления щеток, которое должно составлять не более 0,5 ом. Заменить щетки придется, если при проверке мультиметр показывает увеличенное сопротивление.

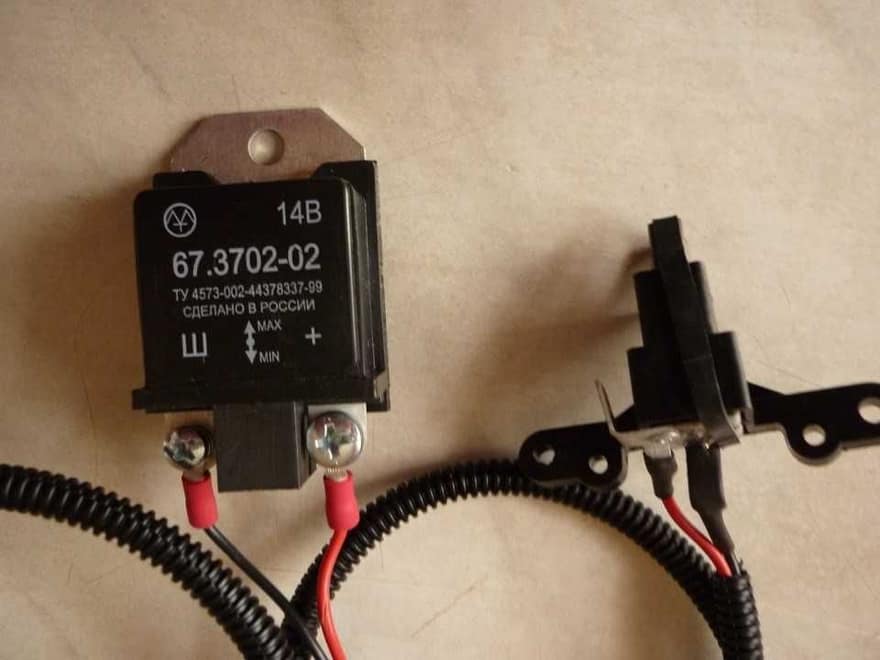

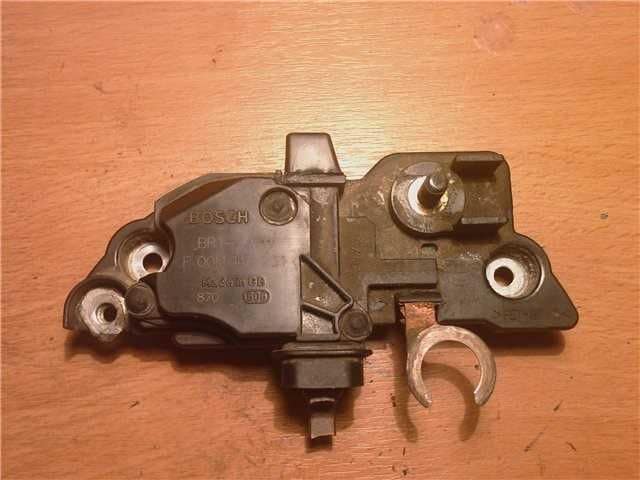

Однако, учитывая, что в большинстве современных автомобилей щеточный узел совмещен с регулятором напряжения, проблемы генератора бывают связаны с неисправностью реле-регулятора, рассчитанного на напряжение 15 В и ток до 5 А. Для диагностики используются замеры мультиметром. При заведенном двигателе величина напряжения на клеммах АКБ или на выходах генератора должна быть в пределах 14-14,2 В. Допускается изменение напряжения не более чем на 0,5 В. Если колебания оказываются более значительными, это признак того, что реле-регулятор неисправен и подлежит замене.

Полезно также проверить регулятор напряжения.

Для этого собирают схему, объединяющую при помощи проводов регулируемый блок питания, лампочку, регулятор напряжения со щеточным узлом и мультиметр (вольтметр). Блок питания и мультиметр подключают с соблюдением полярности к контактам регулятора напряжения. Провода лампочки крепят к щеткам. Путем включения блока питания подается напряжение (от 3 В), лампочка загорается. При постепенном увеличении напряжения и по достижении 14 В лампочка должна погаснуть – это говорит о нормальной работе регулятора.

Как поменять щётки на генераторе?

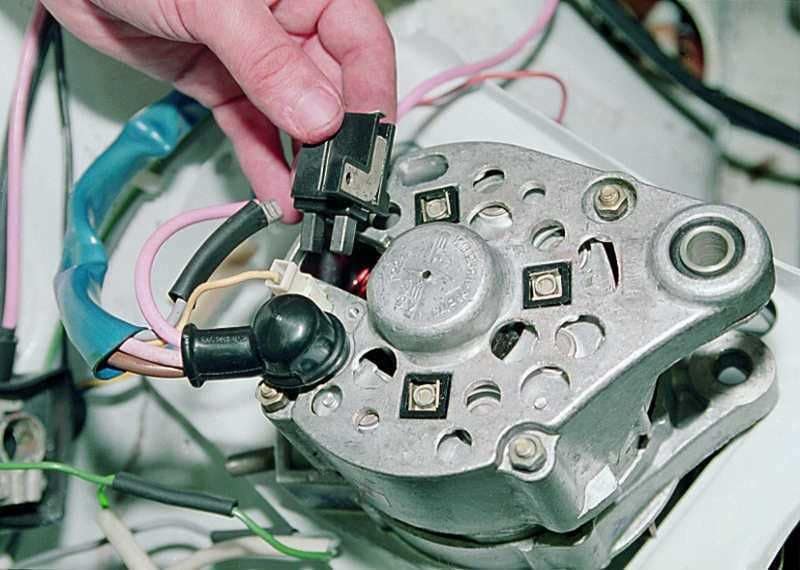

Выполнить замену можно, не снимая генератор – достаточно снять регулятор напряжения вместе со щеточным узлом. Перед этим следует отключить генератор от питания (отсоединить минусовую клемму от АКБ). После этого открутить зажимную гайку, снять регулятор напряжения со щеткодержателем. При критическом значении износа (вынос менее 5 мм) понадобится замена щеток (графитовых стержней). Вот как это делают:

  • отсоединить контакты (отпаять провода) и вытащить старые щетки, выполнить очистку места пайки, проверить упругость пружин;
  • установить новый комплект в щеткодержатель, припаять контакты;
  • проверить свободное перемещение щеток в щеткодержателе;
  • установить щеточный узел на место и закрепить его гайкой.

Иногда решение может быть проще: возможно, контакт между щетками и кольцами ротора был нарушен из-за залипания первых. Причина может быть в грязевых или графитовых отложениях, которые легко удалить путём продувки загрязненных мест сжатым воздухом.

Важно: перед установкой новой детали следует внимательно проверить их на отсутствие заводских дефектов.

Можно ли восстановить щётки?

В экстренных ситуациях, когда на помощь рассчитывать не приходится, можно воспользоваться советами мастеров по аварийному восстановлению щеточного узла. Однако в полной мере обеспечить надежное функционирование щеточного узла можно только с использованием качественных запчастей, рекомендуемых производителями. Восстановление – всегда временное решение; как только появляется возможность, нужно ехать в сервис.

Процедура замены щеток, несмотря на кажущуюся простоту, требует определенных навыков и специальных знаний. Поэтому лучше поехать в автосервис, где диагностику и техобслуживание электрооборудования вашего автомобиля выполнят быстро и с гарантией качества.
