Рулевая рейка – элемент управления колесами автомобиля. На этот узел передается усилие от поворота руля, который сообщается колесной паре. Затем происходит отклонение колес на заданный водителем угол. Этот механизм дает возможность автомобилю маневрировать, а не двигаться только по прямой.

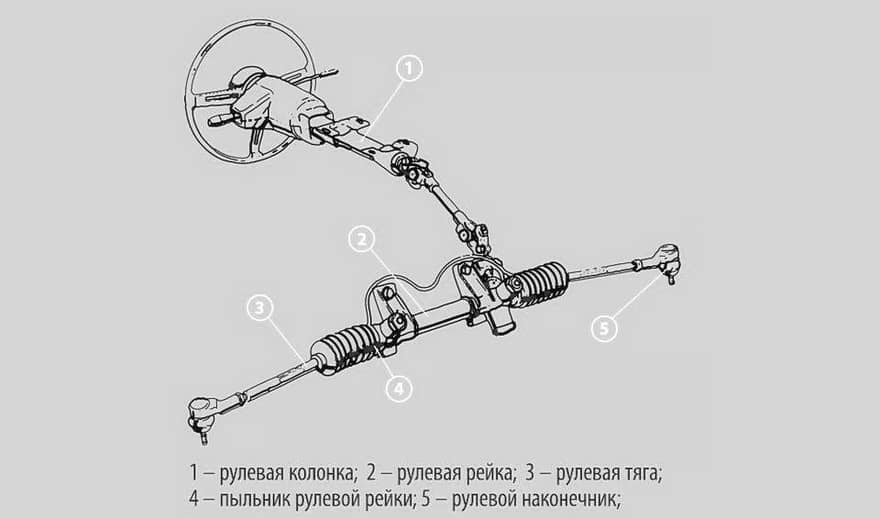

Виды и устройство рулевых реек

Конструкция механизма все время совершенствуется – раньше это было примитивное устройство, теперь же в него заложено много различных технологий. Сейчас существует 3 типа рулевых реек.

Обычная

Здесь не используется никаких усилителей, и все усилие для поворота принимает на себя водитель. На современные автомобили эта рейка уже не устанавливается. Она «неубиваема», но крутить руль с ней намного тяжелее. Единственная проблема, которая может появиться при ее применении – стук, однако она легко решается подтягиванием. Конструкция надежная и прочная, но при ее использовании страдает маневренность. Кроме того, она морально устарела.

«Голая» рейка заключена в металлический корпус, внутри которого находится вал с шестерней. К нему подведены тяги с рулевыми наконечниками. Вся эта конструкция защищена пыльником. С основным валом при помощи червячного наконечника сцепляется вал, соединенный с рулем.

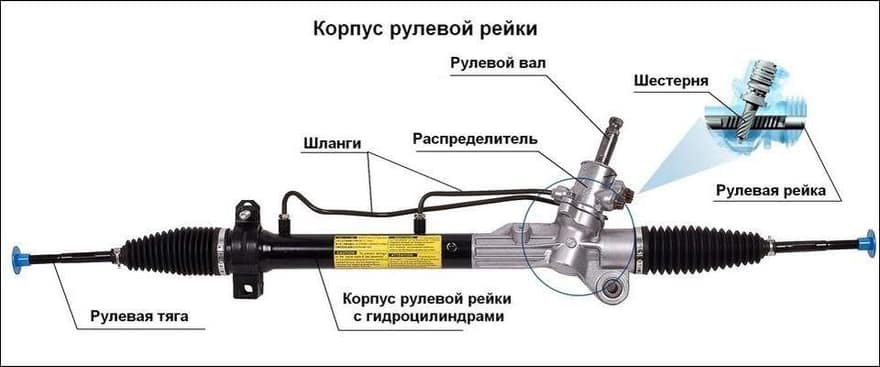

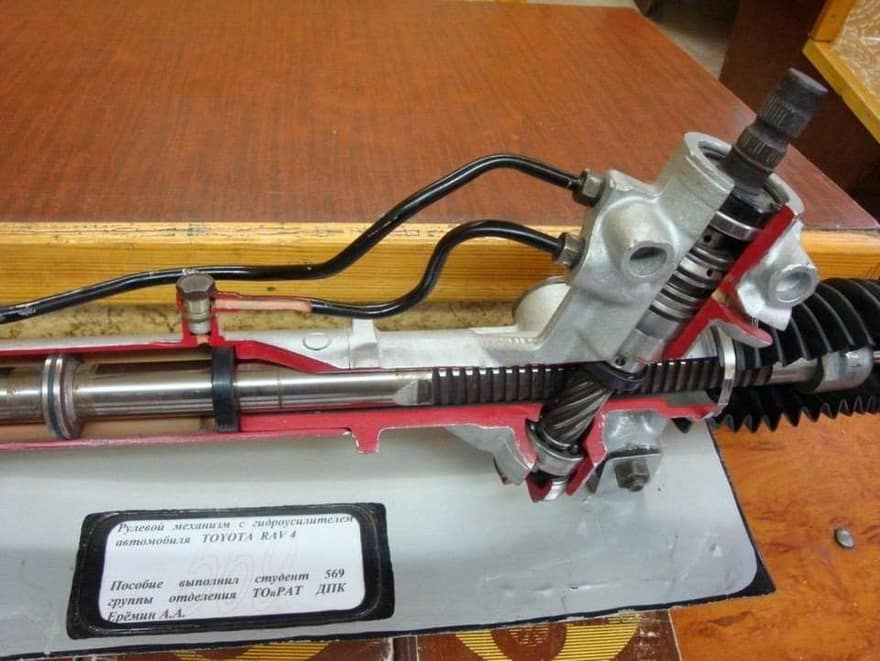

Конструкция с ГУРом

Конструкция этого механизма похожа на предыдущую, но здесь водитель прикладывает меньше усилий для поворота благодаря следующим элементам системы:

  • пластинчатый насос, нагнетающий давление;
  • установленный на валу поршень;
  • распределитель, который следит за подачей рабочей жидкости.

Сразу после поворота руля распределитель начинает регулировать давление масла на золотник и торсион, подавая его в поршневую систему с необходимой в каждом определенном случае стороны. Например, если был поворот в правую сторону, масло подается в правую сторону, и наоборот.

Гидроусилитель полезен с точки зрения безопасности, ведь именно он гасит удар, если колесо попадает в выбоину. Это одновременно и плюс, и минус, так как в этом случае снижается чувствительность управления. При образовании течи езда усложнится вдвойне. Используемая здесь ременная передача отнимает мощность у мотора. И все же исправный гидравлический помощник существенно повышает маневренность и делает руль легким.

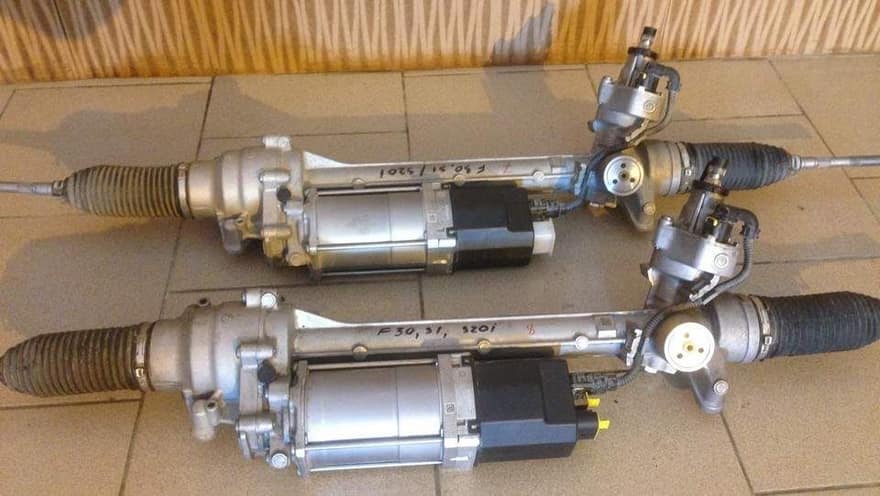

Устройство с ЭУРом

Сегодня это самая совершенная модель. Гидравлика здесь уступила место электрическому усилителю руля. Здесь сигнал с установленных на руле датчиков передается на ЭБУ, а оттуда – на электроусилитель. Единственное слабое звено здесь – капризная электроника, поломка которой может быть серьезной проблемой.

Здесь отсутствуют насосы и поршни, а есть только основной и рулевой валы, соединяемые между собой червячной передачей. На рулевом валу находится шестерня, вращаемая электродвигателем. В систему включены расположенные на руле датчики – они сообщают ЭБУ степень отклонения руля во время поворота. Затем электроника подает сигнал на усилитель, и руль начинает вращаться значительно легче.

Система компактна и практически не отнимает мощность у мотора. Работает она в разных режимах: пересеченная местность, скоростная трасса, город. Из минусов: боязнь влаги и нагрузка на генератор.

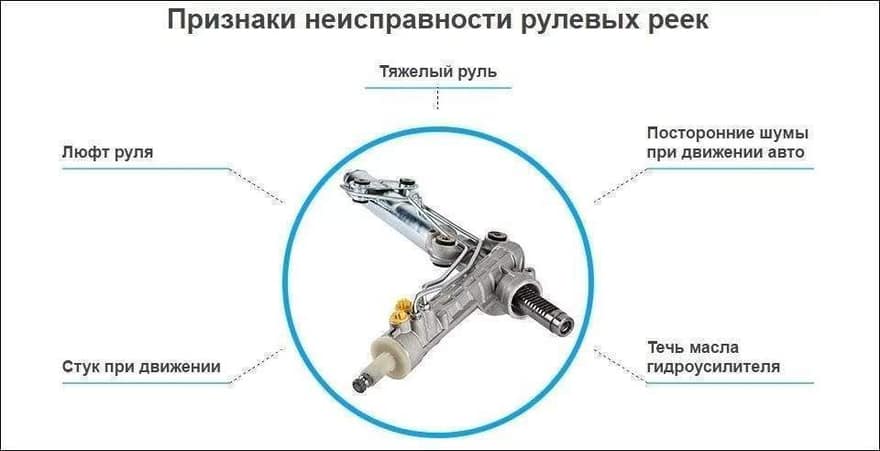

Причины и признаки неисправности рулевой рейки

Признаки неисправности рулевой рейки бывают явными или скрытыми. Определить первые легко – это делается на глаз. Второй случай сложнее, и здесь диагностику нужно проводить только на СТО.

Самый ярко выраженный симптом – стук под капотом, который появляется при движении по неровностям. Особенно ярко он выражается во время поворота. Также диагностировать неисправность реечного механизма можно, если во время езды по ухабам руль начинает вибрировать. Различают и такие признаки неисправности:

  1. После поворота руль с трудом принимает прежнее положение или вообще отказывается это делать.
  2. Свободный ход руля становится больше, что требует дополнительной корректировки движения со стороны водителя.
  3. Во время движения появляются посторонние звуки.
  4. Руль поворачивается с усилием.
  5. Масляные следы на корпусе агрегата.
  6. И наконец, механизм может просто заклинить, и руль начнет вращаться произвольно.

Причины таких неисправностей могут быть разными – здесь и движение по «убитым» дорогам, и манера вождения. Основной враг рулевой рейки – тряска. Засорение пылью также играет здесь свою отрицательную роль. Чтобы не приходилось часто ремонтировать систему, лучше сбавлять скорость на неровной дороге, не нужно переезжать трамвайные рельсы. Вы прибавите себе проблем, если оставите автомобиль на стоянке с повернутыми колесами, а зимой будете уезжать с нее с непрогретым мотором.

Последствия неисправности рулевой рейки

Если появились первые симптомы неисправности, лучше не рисковать и прекратить эксплуатацию автомобиля. Назначение рулевой рейки – упрощение управления машиной, а эта функция напрямую связана с безопасностью. Последствия неисправности этого механизма могут быть очень серьезными, вплоть до полной потери управляемости. Поэтому рулевую рейку лучше отремонтировать еще на той стадии, когда она только начинает скрипеть и подавать другие начальные признаки поломки.

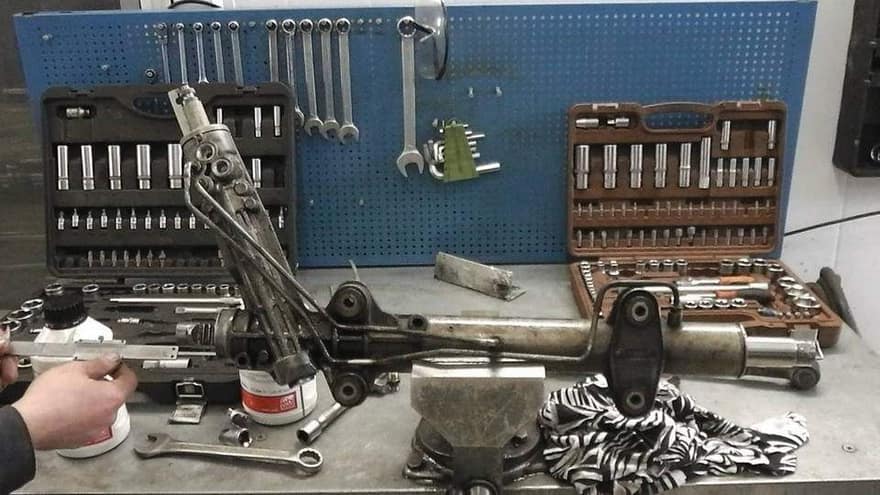

Отремонтировать или поставить новую

Трудно ответить на этот вопрос однозначно – здесь нужен комплексный подход. Конечно, надежнее будет заменить деталь на оригинальную, но это довольно дорогой вариант. Поэтому многие водители покупают контрактные рейки – это б/у агрегаты, которые были сняты с утилизируемых авто.

В основном же автолюбители ограничиваются покупкой ремонтного комплекта. Тут есть одна тонкость – покупать нужно только качественный, а значит, недешевый комплект. Экономия здесь неуместна.

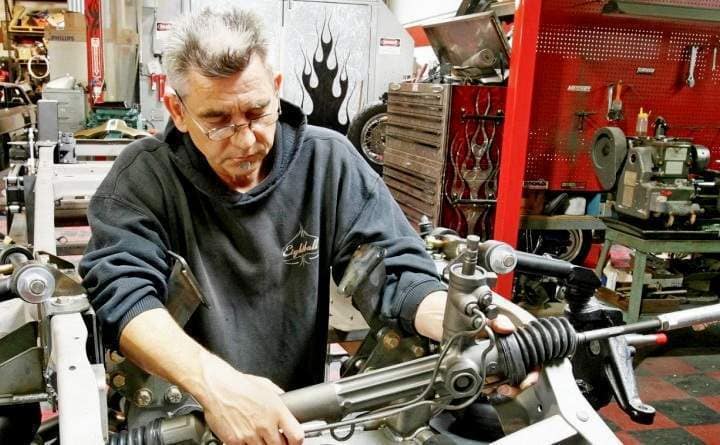

Есть и еще вопросы: как определить неисправность рулевой рейки, чтобы не ошибиться, и кто будет ремонтировать? Все же лучше доверить эту работу мастеру и, желательно, опытному. Можно обойтись небольшими затратами, если приобрести качественный комплект и доверить его установку профессионалу – это достойная альтернатива полной замене узла. Важно проследить, чтобы вам была предоставлена гарантия на результат работы.

Если на автомобиле установлена рейка с электронным управлением, то в смысле ремонта это тяжелый случай. Работники сервиса рекомендуют менять деталь независимо от сложности работы. Неисправности электроники затратны в плане финансов и времени, кроме этого, они требуют широких технических навыков от исполнителей.

Если шестерни в передаточном узле находятся на ранней степени изношенности, то образовавшийся люфт можно устранить регулировкой винтов. Вот эту работу самому лучше не выполнять – если немного перестараться, можно полностью устранить зазоры, из-за чего износ зубчатой передачи только ускорится.

Проблемы с рулем после ремонта. Что делать

Как выявить неисправность, если после ремонта руль стал плохо слушаться? Скорее всего, была перетянута гайка вала. Сервисные работники, как правило, рекомендуют подождать несколько дней, объясняя это тем, что механизмы еще не успели притереться. Причины, по которым руль может вращаться туго после ремонта рейки:

  • перетянутая гайка;
  • в гидравлику усилителя проник воздух;
  • в систему было залито некачественное масло;
  • насос гидравлического усилителя начал работать со сбоями.

В случае перетяжки гайки проблему можно легко решить ослаблением упорного элемента. «Воздушный» вопрос решается выталкиванием пузырьков из системы. Для этого нужно несколько раз провернуть руль из одного крайнего положения в другое. Если проблема не устранилась, надо искать точку подсоса. Неоригинальное масло сливаем и меняем, а вот некорректно работающий насос гидроусилителя придется вернуть на доработку специалистам.

Заключение

При неисправностях рулевого управления мелочей нет. Здесь нужно знать, как проверить работу системы и как устранить неисправность. Ремонт лучше производить на ранней стадии поломки, так как при усугублении проблемы узел придется менять, а стоит он недешево.
