Для повышения удобства управления автомобилем автопроизводители начали ставить автоматические коробки передач взамен классической механики. Такая КПП позволяет водителю не отвлекаться от дорожной обстановки на переключение передач.

Гидромеханические и бесступенчатые КПП наиболее популярные из автоматических трансмиссий. Между ними идет конкурентная борьба, и вопрос, вариатор или автомат — что лучше, до их пор актуален. И автоматическая, и вариаторная коробка имеют свои преимущества и недостатки, поэтому ни один из видов трансмиссии не может полностью вытеснить конкурента.

Устройство вариаторной коробки передач и принцип её работы

Принцип работы коробки передач вариатора основан на плавном изменении передаточного числа в зависимости от внешних условий. Устройство вариатора клиноременной конструкции предполагает изменение диаметра шкивов. Конструктивно это реализуется путем схождения и расхождения двух конусов, насаженных на вал. Основными факторами, определяющими диаметр шкива в точке соприкосновения, являются нагрузка и скорость.

Вариатор с клиноременной конструкцией включает в себя несколько основных частей:

  • Система сцепления. В первых бесступенчатых трансмиссиях для подсоединения к силовому агрегату применялся гидротрансформатор, аналогичный применяемому в АКПП. В последующем автопроизводители стали экспериментировать с центробежными и электромагнитными муфтами, позволяющими повысить КПД передачи.
  • Валы с насаженными конусами переменного диаметра. Работают под высокой нагрузкой, поэтому изготавливаются из высокопрочной стали.

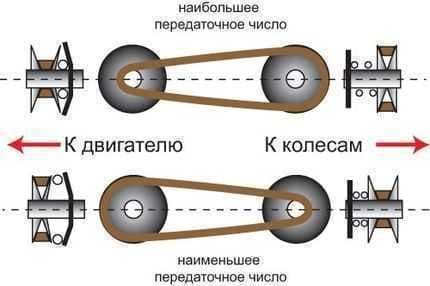

Рис. - "Клиноременная передача"

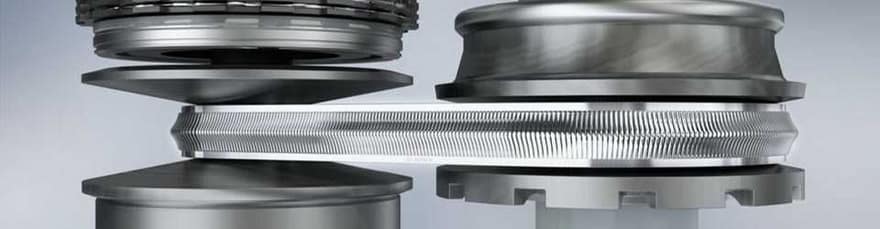

  • Ремень или цепь. Служит для передачи усилия между шкивами. Изготавливается из металлических лент, соединенных специальными фасонными частями.
  • Трансмиссионная жидкость. Обычное масло для автоматических КПП автопроизводители применять не рекомендуют. Для авто с вариатором выпускаются специальные смазки (например, DiaQueen CVT, применяемая для Митсубиси).

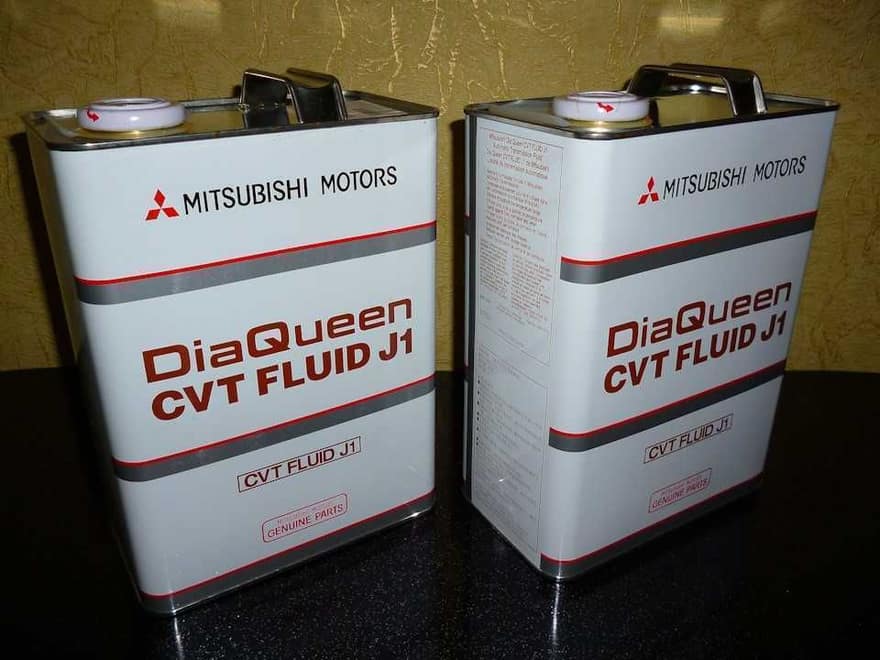

Рис. - "Оригинальное масло в CVT"

  • Гидроблок. Служит для направления подачи масла в требуемый канал. Нагнетание смазки происходит при помощи масляного насоса.
  • Фильтры. Как правило их несколько: грубой и тонкой очистки масла, а также пара магнитов, улавливающих мелкую металлическую крошку. Фильтры могут устанавливаться как внутри вариатора, так и за пределами его корпуса.

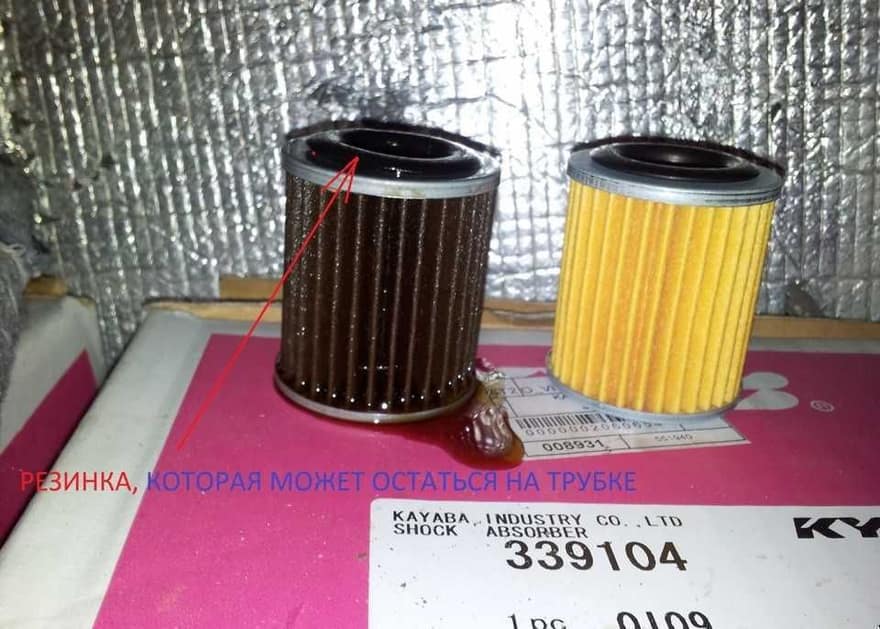

Рис. - "Фильтры тонкой очистки масла"

  • Радиатор. Вариаторная коробка работает с большим нагревом, чем автомат. Поэтому для предотвращения термического разрушения масла и его присадок требуется охлаждение с помощью радиатора.
  • Электронный блок управления. Алгоритмы выбора оптимального передаточного числа и подача команд для управления вариатором возложены на электронику бесступенчатой трансмиссии. Она поддерживает постоянную связь с главным модулем ЭБУ, обрабатывает информацию, поступающую от датчиков. Располагаться блок управления вариатором может как в корпусе самого вариатора, так и за его пределами.

Виды вариаторов

По своему конструктивному исполнению различают следующие виды вариаторов:

  • клиноременной, получивший наибольшее распространение;
  • цепной, являющийся аналогом вышеуказанного типа, но с цепью вместо ремня;

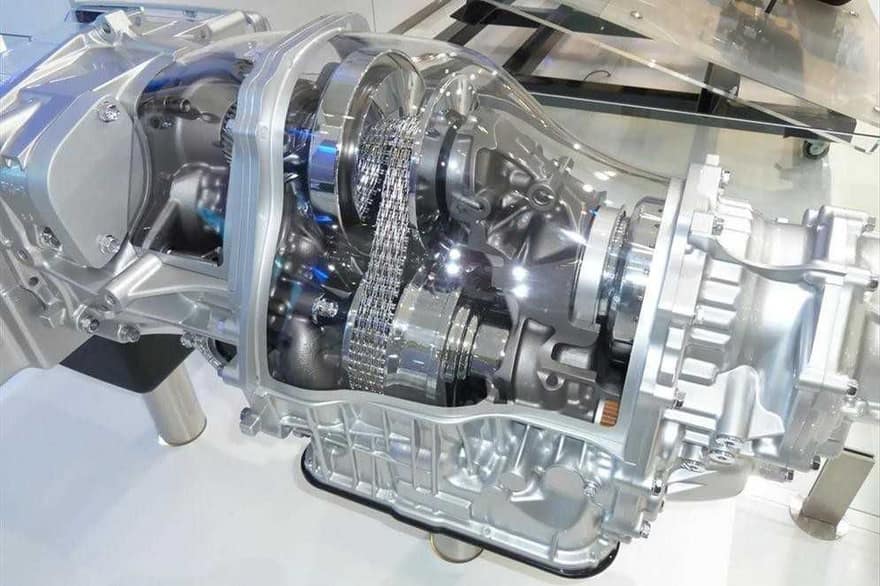

Рис. - "Цепной вариатор"

  • тороидальный, который из-за сложного устройства занимает не более 5-7% рынка бесступенчатых трансмиссий.

Главным отличием тороидальной бесступенчатой трансмиссии является отсутствие клиноременной или цепной передачи. Крутящий момент в таком вариаторе передается при помощи специальных роликов и конусообразных дисков. Изменение положения роликов ведет к смене передаточного числа.

Преимущество, которым обладает вариаторная коробка с тороидальной передачей — больший крутящий момент, чем способна выдержать клиноременная конструкция. Это возможно только при применении стали наивысшей прочности и износостойкости, что сказывается на цене агрегата, увеличивая её.

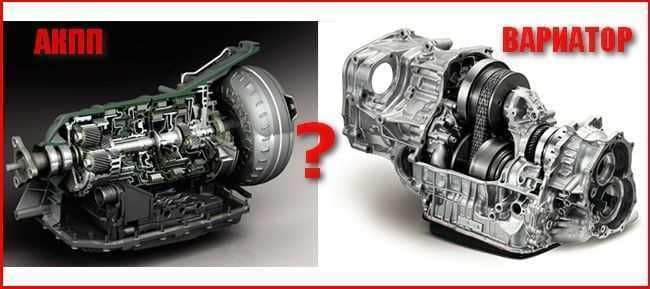

Чем отличается вариатор от коробки автомат?

Главным, чем отличается вариатор от классической АКПП, является отсутствие рывков при наборе скорости. Связано это с тем, что CVT передает крутящий момент во время разгона без ступеней, которые характерны для автомата.

Отличия вариатора от АКПП связаны с тем, что гидромеханическая коробка требует времени для переключения пары работающих шестерен. Из‐за этого динамические показатели набора скорости оказываются хуже. Отсутствие разрыва кинематической связи во время ускорения машины с CVT позволяет бесступенчатой трансмиссии осуществлять более быстрый разгон.

Двигатель в случае, если машина с вариатором, работает в более щадящем режиме. Обусловлено это ровным поддержанием оборотов коленчатого вала, так как разгон авто происходит преимущественно благодаря смене передаточного числа трансмиссии. В результате водители, пересевшие с автоматов и механики, первое время плохо чувствуют скорость автомобиля.

Плюсы и минусы коробки вариатора

К достоинствам, которыми обладают автомобили с вариаторами, относятся следующие:

  • низкий расход топлива — бесступенчатая трансмиссия имеет более высокий КПД;
  • плавная езда, не сопровождающаяся рывками, которые возникают в АКПП при смене передаточного числа;
  • щадящий режим работы двигателя.

Несмотря на все преимущества вариатора, его конструкция не лишена недостатков. Из‐за этого бесступенчатая трансмиссия так и не заняла лидирующую позицию в автоиндустрии. Недостатки вариатора таковы:

  • сложный ремонт, за который не берутся во многих автосервисах;
  • ограниченность ресурса ремня, стоимость которого достаточно высока;
  • сложная электроника и высокая чувствительность к ошибкам блока управления;
  • высокая стоимость масла.

Плюсы и минусы вариаторной коробки позволяют им оставаться востребованными в узком кругу автолюбителей. Как правило, езда с бесступенчатой трансмиссией редко бывает динамичной. Вариатор не любит резких стартов со светофора и пробуксовок.

Плюсы и минусы автоматической коробки передач

Автоматическая КПП обладает следующими преимуществами на фоне бесступенчатой трансмиссии:

  • высокая надежность;
  • меньшая стоимость ремонта по сравнению с вариатором;
  • простота ремонта.

Недостатки АКПП таковы:

  • переключение скоростей ведет к рывкам;
  • скорость набирается медленнее;
  • КПД ниже, что ведет к повышенному расходу топлива.

Однозначно сказать, какая из трансмиссий лучше, невозможно. Все зависит от предпочтений конкретного автомобилиста. Если для водителя более важными моментами являются плавность хода и оптимальный расход топлива, то выбор стоит делать в пользу вариатора. Если же ключевыми критериями являются долговечность и более высокая ремонтопригодность трансмиссии, то необходимо выбирать АКПП.
