Как заменить трипод внутреннего ШРУСа

• 1. Устройство внутреннего ШРУСа
• 2. Когда надо менять
• 3. Можно ли спасти привод, если порвался пыльник?
• 4. Подготовка к замене
• 5. Процедура замены ШРУСа
• 6. Какую смазку использовать
• 7. Заключение

Не обязательно быть опытным механиком, чтобы вовремя определить неисправность в авто. Часто машина сама дает знать о поломке. Например, если на ровной дороге вы ощущаете тряску, вибрации, скорее всего, неисправен ШРУС. Что это за механизм, почему он выходит из строя и как правильно его заменить?

Устройство внутреннего ШРУСа

ШРУС (в простонародье «граната») — это часть трансмиссии, служащая для передачи крутящего момента от коробки на ведущие колеса. Механизм состоит из двух частей — внутренней и наружной. Внутренний ШРУС расположен ближе к КПП и передает крутящий момент наружному шарниру, что находится ближе к колесам. Сам внутренний элемент состоит из:

• корпуса (металлическая чаша с ведомым валом);
• сферического кулака с ведущим валом;
• шариковых подшипников;
• сепаратора (для удержания тех самых шариков);
• кольца АБС (есть не на всех автомобилях);
• защитного пыльника.

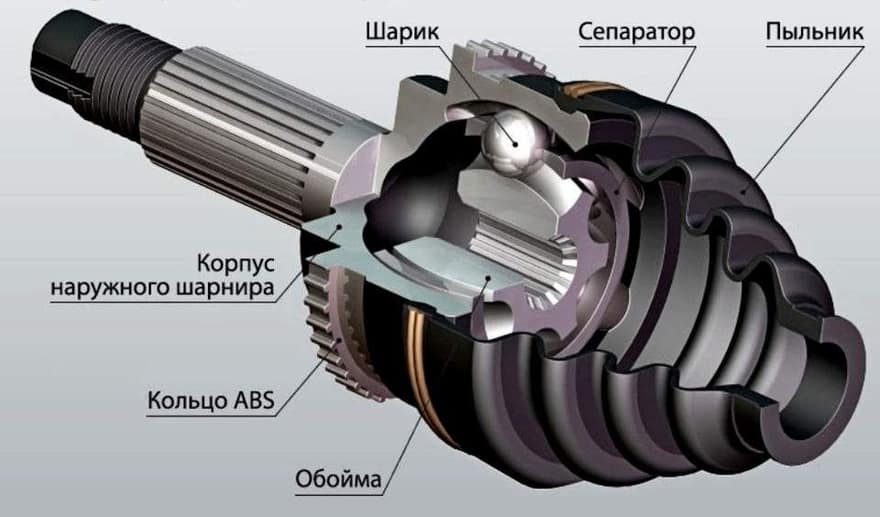

Как устроен шарнир

В отличие от карданной передачи, ШРУС, за счет трипоидного подшипника, передает момент под углом до 70 градусов, благодаря чему успешно применяется на переднеприводных авто. Также отметим, что для работы трипоида необходима специальная смазка, которую закладывают еще на этапе сборки привода. Кстати, трипоид не подлежит ремонту. В случае неисправности — только замена. Это касается всех типов шарниров — внутренних и наружных.

Когда надо менять

Технического регламента здесь нет. Вообще, ШРУС рассчитан на весь срок службы автомобиля (без разницы, ВАЗ это или иномарка) — пока в нем будет смазка. Но часто бывает, что пыльник разрушается, из‐за чего трипоидный механизм начинает саморазрушаться. Внутрь попадает грязь, вода, а смазка вымывается. Если время не заметить это, наружный или внутренний ШРУС подлежит замене.

Из характерных признаков отметим:

1. Хруст. Характерно проявляется при повороте руля и при трогании с места с выкрученным рулем. Каждый водитель может проверить это самостоятельно: вывернув руль до упора, троньтесь с места и прислушайтесь к автомобилю. Хруст может быть непостоянным — будто колесо что‐то задевает. Но это уже первый признак, что привод скоро умрет.
2. Прыжки и вибрации. Выехав на ровный участок дороги, прислушайтесь к автомобилю. Если авто внезапно подпрыгивает или вибрирует, скорее всего, внутренний ШРУС подлежит замене. Особенно это проявляется на скорости выше 80 км/ч. Но помните, что это лишь косвенный признак – те же вибрации проявляются при неправильной балансировке колес. Если такое произошло после «переобувки» — это вопрос к шиномонтажникам.
3. Масляные следы около пыльника и с внутренней части колес. Если пыльник «потеет», с большей вероятностью есть трещина, через которую смазка при вращении разбрызгивается наружу.

Проверка работоспособности шарнира

Можно ли спасти привод, если порвался пыльник?

Случаи индивидуальны. Кому‐то удается обойтись лишь заменой пыльника, а кто‐то меняет трипоидный механизм целиком. Если пыльник уже порвался, есть риск опадания влаги внутрь. Даже поменяв защитный элемент, со временем можно попасть на замену привода, так как в нем была влага.

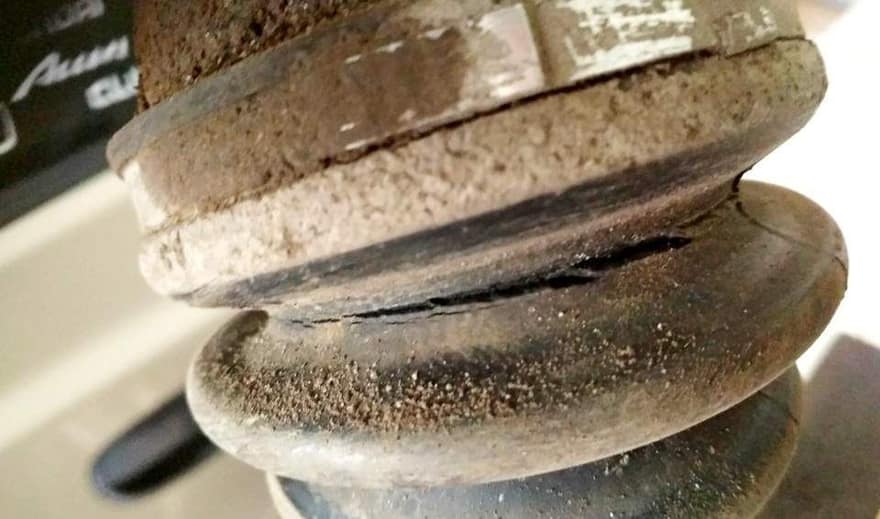

Изношенный пыльник

Чтобы обезопасить себя на 100%, периодически проверяйте состояние защитного пыльника. Если он начал трескаться, срочно меняйте на новый — убережете ШРУС.

Подготовка к замене

В ходе работ мы будем сливать часть масла из коробки, поэтому запасаемся 2 литрами «на долив». Также перед тем, как заменить внутренний ШРУС, нам потребуется:

• набор гаечных ключей;
• домкрат;
• балонник;
• смазка WD–40;
• монтировка;
• тиски;
• зубило;
• плоскогубцы;
• молоток.

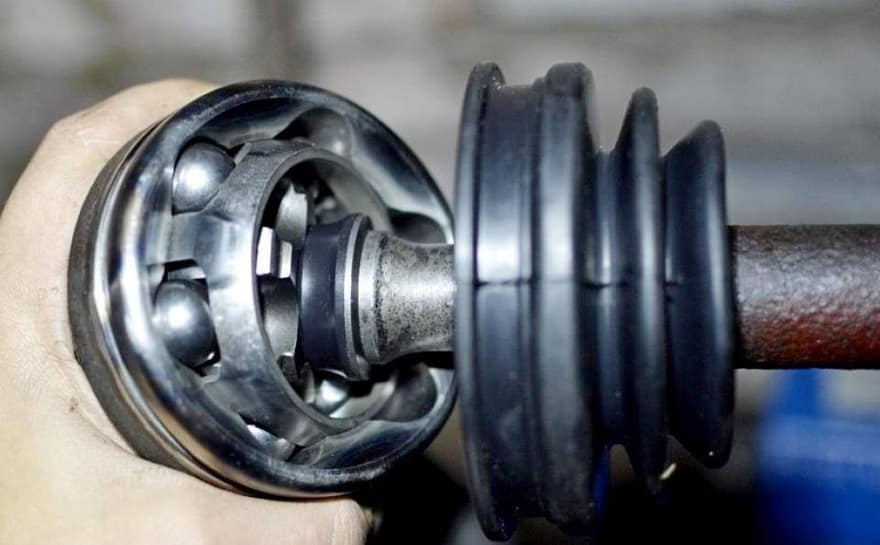

Разборка шарнира

Обязательно закладывается новая смазка, новый пыльник. Перед тем, как заменить внутренний ШРУС, желательно также купить новую гайку ступичного подшипника и хомуты на пыльник.

Важно! Производите замену трипоидного ШРУСа поочередно с каждой стороны. В противном случае вы сместите шестерни дифференциала КПП.

Процедура замены ШРУСа

Для замены необходимо:

• Установить под колеса противооткатные упоры (желательно включить первую передачу на авто).
• Снять декоративный колпачок колесного диска (если таковой имеется), расшплинтовать зубилом ступичную гайку и сорвать ее. Обычно применяется большая головка («на 30» или «на 28»). Так как гайка часто прикипает, в качестве рычага можно использовать монтировку.
• Поддомкратить автомобиль, снять колесо.
• Открутить болты крепления нижней шаровой к кулаку.
• Отвести вниз рычаг подвески.
• Отвести вбок стойку амортизатора с поворотным кулаком.
• Вытянуть наружный шарнир из ступицы. Если привод туго выходит, можно брызнуть WD–40.
• С помощью монтировки достать привод из КПП.
• Зажать в тисках снятый вал, сбить шарнир.

Важно! Перед тем, как разобрать трипод, подготовьте специальную выколотку. Последней производите легкие удары по обойме. Категорически нельзя бить по корпусу ШРУСа!

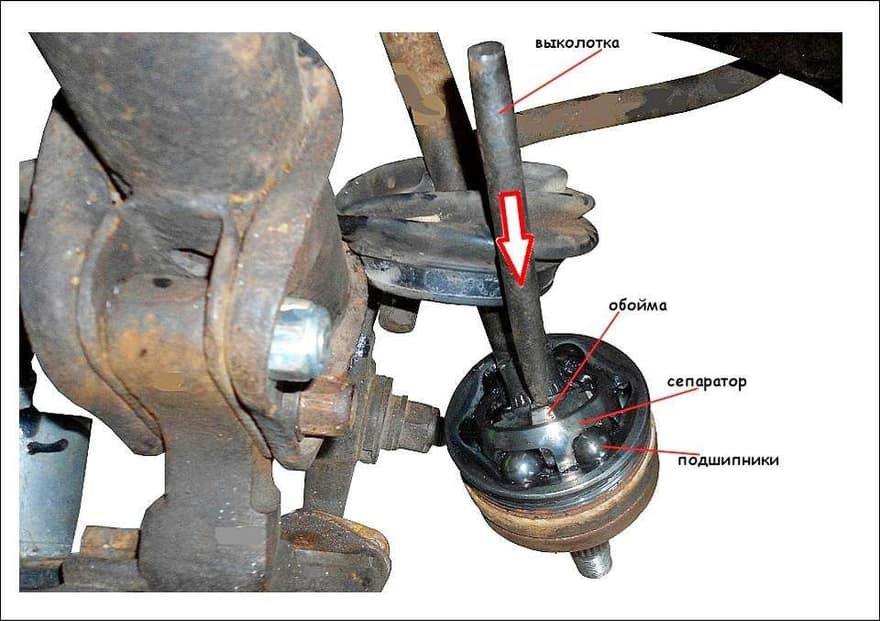

Как правильно разобрать шарнир

• Промыть разобранную «гранату» в бензине или дизтопливе, провести дефектовку.
• При полной замене шарнира важно заложить смазку — 100 грамм во внутренний ШРУС и 80 наружный механизм.
• Установить пыльник, затянуть хомуты.
• Произвести обратную сборку.

Не забудьте дать правильный натяг гайки ступичного подшипника — колесо должно свободно вращаться, но и не люфтить. После затяжки накерните или зашплинтуйте ступичную гайку. Долейте трансмиссионное масло до нужного уровня. Сборка шарнира завершена.

Какую смазку использовать

Часто при покупке запчастей производители прилагают тюбик смазки. Но практика показала, что не всегда приложенный смазочный материал подходит для конкретного шарнира. Например, в шариковых механизмах подшипники скользят по направляющим корпуса, ввиду чего материал должен обладать противозадирными свойствами. Поэтому в их состав часто добавляют дисульфид молибдена — MoS2. В трипоидных шарнирах с игольчатыми подшипниками используется другая смазка. Применение в ней молибдена ускорит износ трипода.

Типы смазок для ШРУСа

Что нужно знать нам, как покупателю? Если кратко, то каждая смазка имеет свое обозначение. Для шариковых механизмов это «CV Joints» или «Constant Velocity Joints», в составе которых имеется MoS2.

Для трипоидных применяем смазки с обозначением «Tripod Joints» или «Triple Roller Joints», в составе которых имеются материалы NLGI 1, либо NLGI 1.5 (без твердых частиц).

Заключение

ШРУС — надежная, выносливая деталь, которая при правильном уходе прослужит без шуток 300 и более тысяч километров. Рецепт успеха простой — следите за состоянием пыльника и используйте правильную смазку. Ну а если у вас мощный двигатель, старайтесь избегать ударных нагрузок при старте — не рвите коробку и привода. Любите свой автомобиль, и он ответит вам взаимностью!
