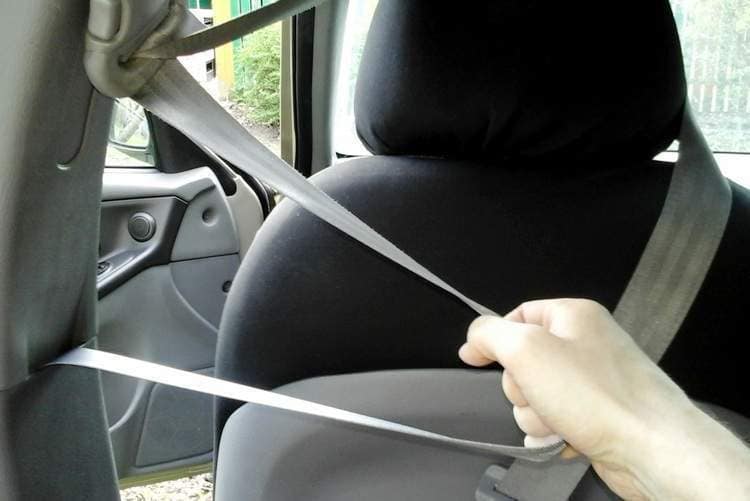

Почему не вытягивается ремень безопасности

• 1. Устройство
• 2. Симптомы выхода из строя
• 3. Причины
• 4. Очистка катушки
• 5. Ремонт
• 6. Натяжение пружины
• 7. Выводы

Примерно 5 % водителей считают, что не нужно пристегиваться во время поездки. Дескать, лучше вылететь через лобовое стекло, чем оказаться зажатым среди груды металла. Статистика ГИБДД говорит об обратном. Капроновая лента сокращает вероятность летального исхода в 5 раз при опрокидывании авто, в 2,3 раза в случае лобового столкновения и в 1,8 раза во время бокового удара. Если ремень безопасности не вытягивается и клинит, советуем найти причину и отремонтировать его как можно быстрее. Ведь на кону стоит здоровье. Расскажем, как это правильно сделать.

Устройство

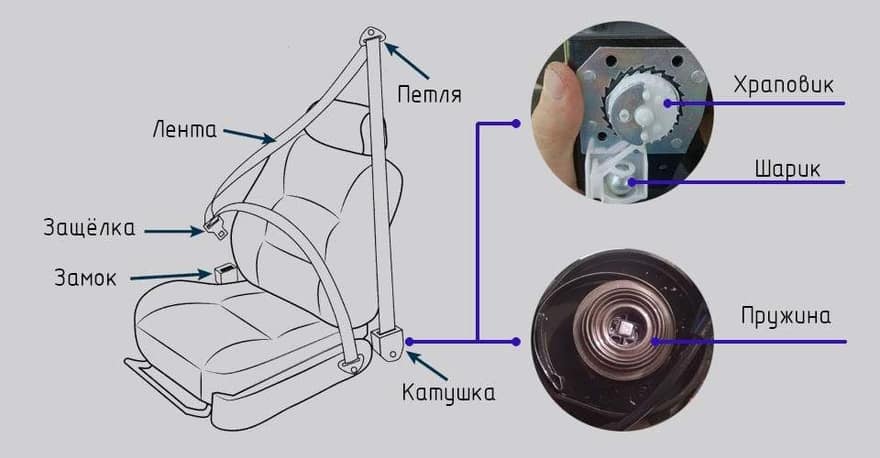

Из чего состоит ремень безопасности

Схема трехточечных устройств показана на картинке. Лента продета сквозь кольца фиксирующих петель, которые жестко прикручены к кузову машины. Защелка вставляется в замок. Если заклинил ремень безопасности, дело в неисправности катушки. Она состоит из намоточной оси вращения с храповым механизмом (инерционный блокиратор) на конце. Когда водитель резко дергает ленту, работает фиксатор, и вращение прекращается. Шарик (гравитационный блокиратор) реагирует на изменение угла наклона катушки. При сильном крене он давит на рычаг, и шестерня храповика перестает двигаться.

В новых автомобилях устанавливают дополнительные системы пассивной безопасности. В момент удара при ДТП между телом и капроновой лентой есть свободное пространство. Если его не убрать, травмы у водителя и пассажиров будут серьезными. Натяжители или преднатяжители при столкновении наматывают ремень, устраняя лишние зазоры. Вот как они устроены:

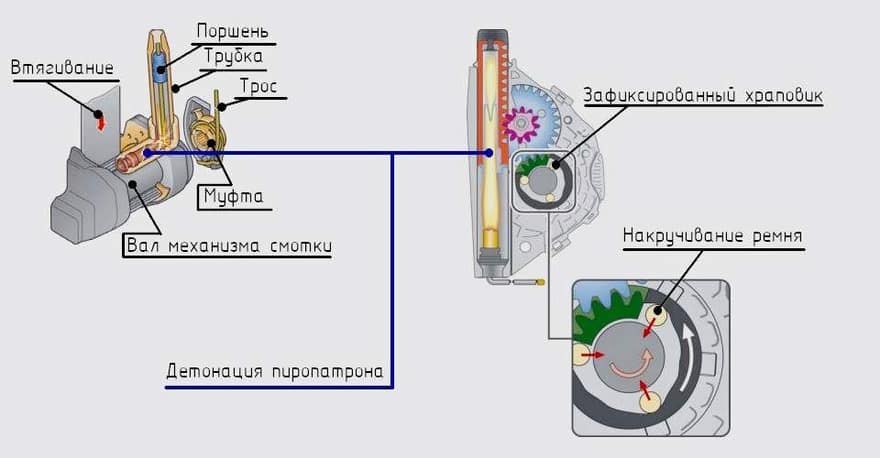

Принцип работы натяжителей

На картинке изображены тросовый и реечный натяжитель. Еще бывают роторные и шариковые. Вне зависимости от конструкции, принцип действия механизмов одинаковый. При возникновении аварийной ситуации на дороге датчик посылает электрический импульс в место установки пиротехнического заряда. «Петарда» срабатывает и приводит в действие натяжной механизм. За 10 миллисекунд ремень плотно обхватывает тело, потом клинит, и замирает в одном положении. Иногда даже продуманная система начинает давать сбои. Чтобы не было заеданий, советуем заняться диагностикой.

Симптомы выхода из строя

Производители автомобилей заботятся о здоровье водителей и пассажиров. Они делают это не по доброте душевной. Понятно, почему так происходит. Чтобы получить возможность продавать машины на рынке Евразийского экономического союза, предприятия обязаны соблюдать требования технического регламента — ТР ТС 018/2011 «О безопасности колесных транспортных средств». Со временем оборудование изнашивается и появляются неприятные симптомы, связанные с ремнями безопасности:

• не вытягиваются;
• не втягиваются;
• заклинивают.

Любой из симптомов может попортить немало нервов. Вы садитесь за руль, тянете за лямку максимально плавно, а лента не двигается с места. При нажатии на красную кнопку «Press» защелка не расстегивается. Если все же удалось освободиться, ремень приходится заталкивать обратно по паре сантиметров. Нужно бороться с заеданием и вовремя ремонтировать механизм. Подобные проблемы возникают не на пустом месте.

Причины

Появление каждого симптома связано с деградацией одного из механизмов системы натяжения и блокировки. Мы не будем рассматривать очевидные вещи, когда ремень перекрутился или в нем застрял мелкий предмет. Это видно невооруженным глазом. Обратим внимание на значимые причины:

Многие неисправности способна ликвидировать банальная очистка катушки от засохшей или замерзшей смазки. Если это не поможет, есть смысл переходить к другим методикам. Существуют признаки, которые не говорят напрямую о неисправности. При крутом подъеме или спуске, во время резкого торможения, механические и электрические датчики могут заблокировать ремень. Это норма. При выравнивании «курса» лента снова начнет двигаться. Насторожиться стоит в случае, если катушка заедает в любой дорожной ситуации, даже на стоянке.

Очистка катушки

Если не работает ремень безопасности, перед началом манипуляций советуем снять клеммы с аккумулятора. Иначе есть риск детонации пиропатрона в машинах с преднатяжителями:

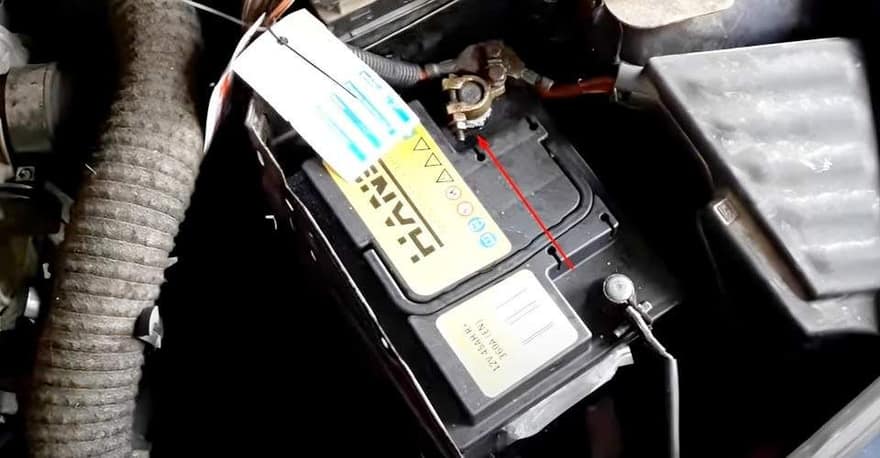

Аккумулятор машины

В случае нахождения проблемного ремня спереди, нужно максимально отодвинуть кресло вперед, чтобы освободить доступ к боковой обшивке. Потом стоит открыть двери и аккуратно убрать уплотнительную ленту с торцов. Останется лишь отщелкнуть пластик от фиксаторов, чтобы не сломать их. Иначе конструкция будет плохо держаться. Момент после окончательного демонтажа:

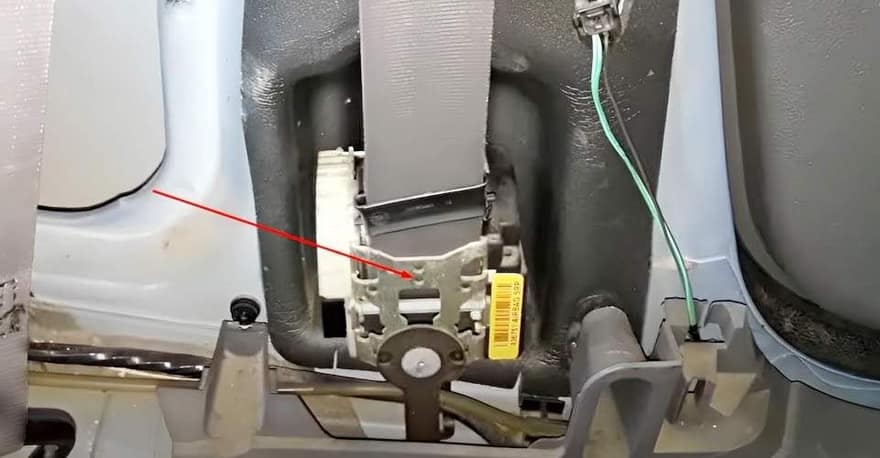

Катушка без обшивки

Теперь нужно полностью размотать капроновую ленту, чтобы смазка не испортила ее. Для этого стоит аккуратно и медленно потянуть за конец ремня. На катушке останется только зафиксированный участок. Самое время закрепить ленту на верхней петле с помощью канцелярской прищепки или обычной бельевой:

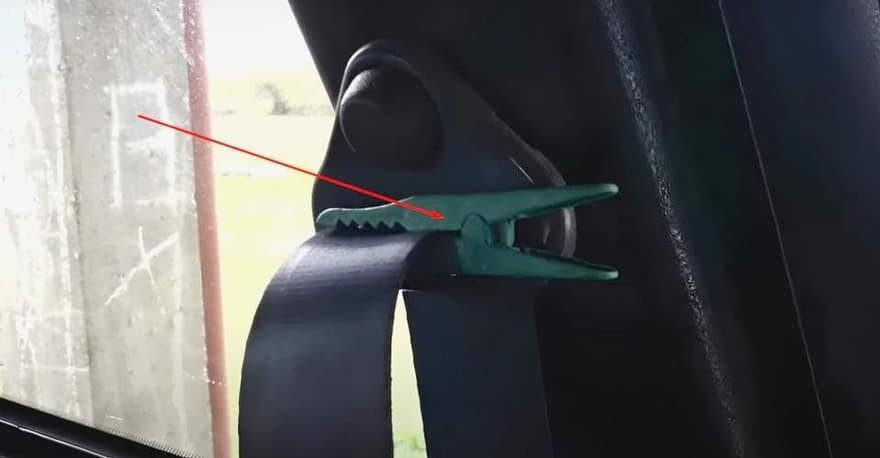

Фиксация ремешка

На механизме катушки будет застывшая масса. Поэтому она заедает и не вытягивается ремень безопасности, вот что надо делать для очистки: советуем влить под боковые крышки несколько миллиграммов средства WD–40. Жидкость раскоксует замерший храповик, и работоспособность будет восстановлена на прежнем уровне:

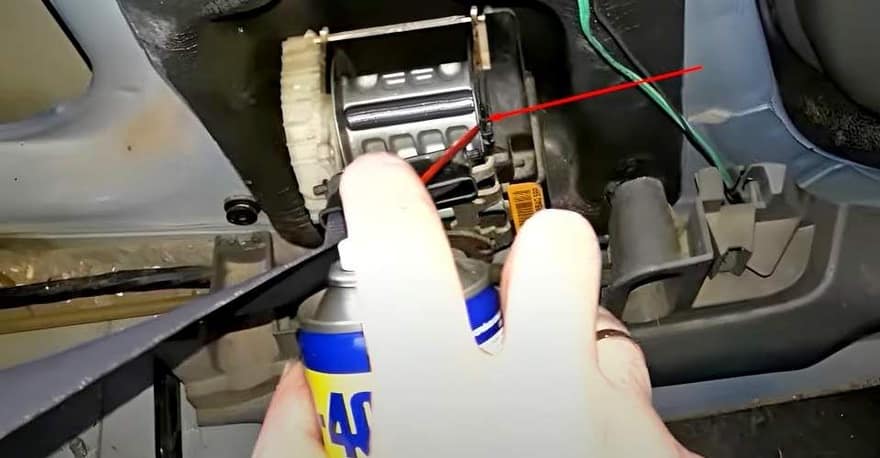

Очистка катушки

Для проверки результата советуем снять прищепку, чтобы лента накрутилась на катушку. Потом несколько раз нужно подвигать ремень. Если не начинает подклинивать и нет задержек при разматывании, значит все в порядке. Останется собрать все в обратной последовательности: поставить обшивку на место и установить уплотнительную резинку по периметру дверных проемов. Заодно можно проверить исправность подушек безопасности. Порой этого мало. Проблема никуда не девается. Значит, самое время переходить к восстановлению работы катушки.

Ремонт

Теперь расскажем о том, как отремонтировать ремень безопасности, если он не вытягивается из‐за блокировки храпового механизма. В машинах без натяжителей, причиной заклинивания служит инерционный блокиратор или шарик, отвечающий за фиксацию во время наклона автомобиля. Очистить катушку можно без демонтажа, но для ремонта ее придется снимать. Вот какие понадобятся инструменты:

• пластиковая лопатка;
• накидной гаечный ключ на 17;
• плоская и крестовая отвертки;
• шприц для смазки и промывки:
• канцелярский зажим или прищепка.

Как и в случае с очисткой, первым делом нужно снять боковую обшивку. Это делают при помощи пластиковой лопатки. Важно аккуратно вынуть фиксаторы‐защелки, чтобы не повредить их. В старых авто пластик становится хрупким и плохо держит форму. Затем необходимо вытащить ремень, если механизм не заедает, и зажать прищепкой. Потом надо открутить гайку крепления ключом на 17 и снять катушку с посадочного места. Подробную информацию о том, что делать, если внезапно заклинил автомобильный ремень безопасности, можно узнать при просмотре видео:

Во время диагностики автор понял, что механизм работает с перебоями из-за загрязненного шарика — гравитационного блокиратора. Чистка пластиковых деталей помогла справиться с проблемой. Советуем использовать для промывки жидкость WD-40. После завершения всех манипуляций лучше смазать шестерни силиконовым составом или Литолом 24. Это продлит срок «жизни» механизма. Водитель на видео этого не делал, но лучше подстраховаться.

Натяжение пружины

Сложно починить катушку, когда ремень безопасности заклинил. Бывают и другие ситуации. Расскажем, что делать, если лента не втягивается обратно и болтается по всему салону, попадая в дверь при закрытии. Все дело в пружине, интегрированной в корпус механизма. Она отвечает за возврат лямки назад. Легко понять, почему все меняется. Со временем натяжение становится плохим из‐за усталости металла. В результате ремешок провисает. Первым делом придется демонтировать катушку. Есть два варианта для натяжения:

1. С разборкой. Откручиваем боковую пластиковую крышку, под которой расположена пружина. Главное правило — не допустить разматывания. Придется потратить много времени на скручивание. Вручную снимаем подвижный конец пружины и затягиваем на 2–3 витка. Останется зафиксировать конструкцию с помощью отвертки.
2. Без разборки. Для этого метода нужно аккуратно вытянуть ремень из намоточного вала катушки. Надо придерживать ось, чтобы не допустить ее раскручивания. Иначе натяжение ослабнет еще сильнее. Останется прокрутить вал против часовой стрелки, чтобы металлическая пластина приобрела достаточную жесткость.

Первый метод проще, если получится удержать пружину. Основной недостаток второго — сложность, возникающая при вытягивании ремня. Придется потратить немало времени, чтобы вставить его в узкую прорезь. Зато не понадобится ремонт ремня безопасности.

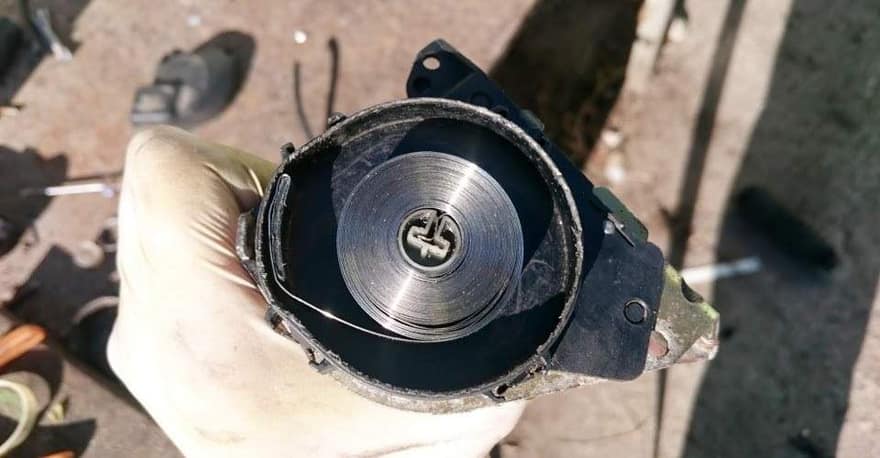

Натянутая пружина катушки

В редких случаях пружина может лопнуть при натяжении. Тогда останется единственный выход — заменить катушку на новую.

Выводы

Мы рассказали о том, что делать, если клинит ремень безопасности. Большинство манипуляций с катушкой можно провести своими силами. Но есть исключения. В машинах с преднатяжителями при аварии «выстреливает» пиропатрон и механизм блокируется полностью. Отремонтировать катушку смогут лишь мастера в автосервисе. В интернете полно видео, где авторы просто ломают блокировочный механизм. Но такой подход опасен для здоровья. С неисправным ремнем при ДТП есть все шансы получить серьезные травмы, «поцеловать руль». Есть и другая проблема. Катушка состоит из десятка мелких деталей. Если при разборке они разлетятся в разные стороны, собрать механизм не получится. Опытные механики не допускают подобных ошибок.
